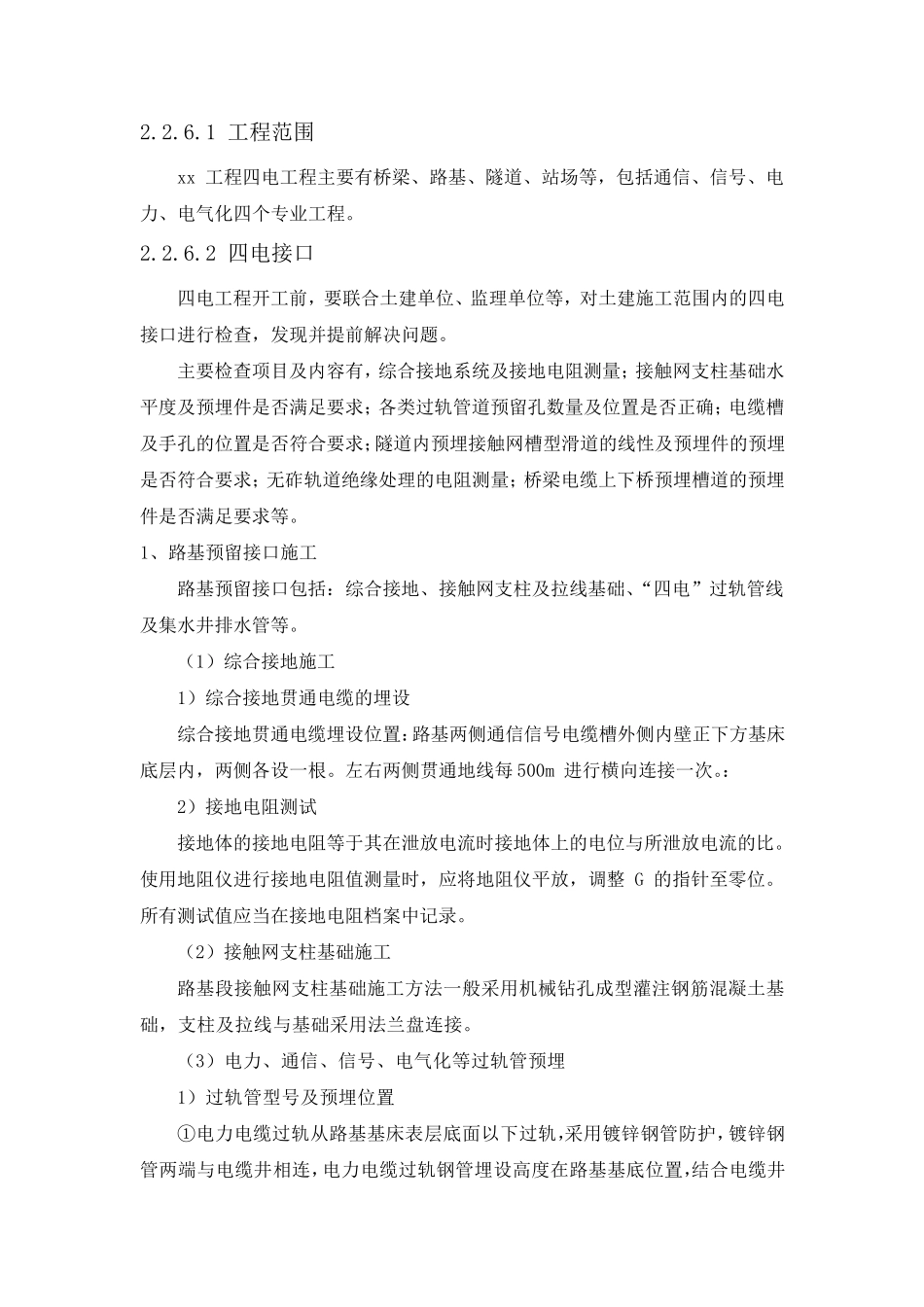

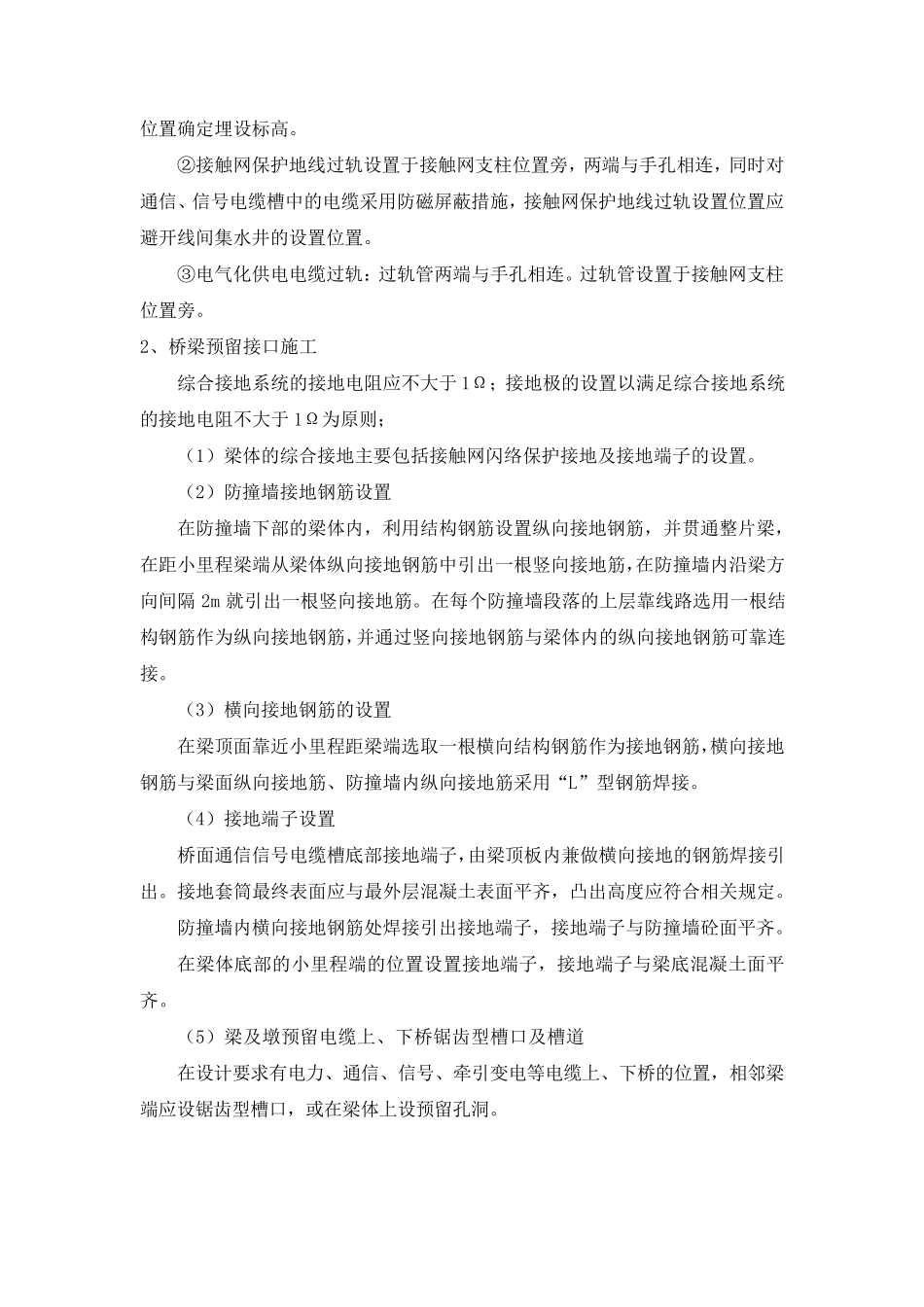

2.2.6.1 工程范围 xx 工程四电工程主要有桥梁、路基、隧道、站场等,包括通信、信号、电力、电气化四个专业工程。 2.2.6.2 四电接口 四电工程开工前,要联合土建单位、监理单位等,对土建施工范围内的四电接口进行检查,发现并提前解决问题。 主要检查项目及内容有,综合接地系统及接地电阻测量;接触网支柱基础水平度及预埋件是否满足要求;各类过轨管道预留孔数量及位置是否正确;电缆槽及手孔的位置是否符合要求;隧道内预埋接触网槽型滑道的线性及预埋件的预埋是否符合要求;无砟轨道绝缘处理的电阻测量;桥梁电缆上下桥预埋槽道的预埋件是否满足要求等。 1、路基预留接口施工 路基预留接口包括:综合接地、接触网支柱及拉线基础、“四电”过轨管线及集水井排水管等。 (1)综合接地施工 1)综合接地贯通电缆的埋设 综合接地贯通电缆埋设位置:路基两侧通信信号电缆槽外侧内壁正下方基床底层内,两侧各设一根。左右两侧贯通地线每500m 进行横向连接一次。: 2)接地电阻测试 接地体的接地电阻等于其在泄放电流时接地体上的电位与所泄放电流的比。使用地阻仪进行接地电阻值测量时,应将地阻仪平放,调 整G 的指 针 至 零 位。所有测试值应当 在接地电阻档 案 中 记 录 。 (2)接触网支柱基础施工 路基段 接触网支柱基础施工方法 一般 采 用机 械 钻 孔成 型灌 注 钢 筋 混 凝 土基础,支柱及拉线与基础采 用法 兰 盘 连接。 (3)电力、通信、信号、电气化等过轨管预埋 1)过轨管型号及预埋位置 ① 电力电缆过轨从 路基基床表 层底面 以 下过轨,采 用镀 锌 钢 管防 护 ,镀 锌 钢管两端 与电缆井相 连,电力电缆过轨钢 管埋设高 度在路基基底位置,结 合电缆井位置确定埋设标高。 ②接触网保护地线过轨设置于接触网支柱位置旁,两端与手孔相连,同时对通信、信号电缆槽中的电缆采用防磁屏蔽措施,接触网保护地线过轨设置位置应避开线间集水井的设置位置。 ③电气化供电电缆过轨:过轨管两端与手孔相连。过轨管设置于接触网支柱位置旁。 2、桥梁预留接口施工 综合接地系统的接地电阻应不大于1Ω;接地极的设置以满足综合接地系统的接地电阻不大于1Ω为原则; (1)梁体的综合接地主要包括接触网闪络保护接地及接地端子的设置。 (2)防撞墙接地钢筋设置 在防撞墙下部的梁体内,利用结构钢筋设置纵向接地钢筋,并贯通整片梁,在距小里程梁端从梁体纵向接地钢筋中引...
