四种滤波器的幅频特性

四种滤波器的幅频特性_第1页
1/7
四种滤波器的幅频特性_第2页
2/7
四种滤波器的幅频特性_第3页
3/7

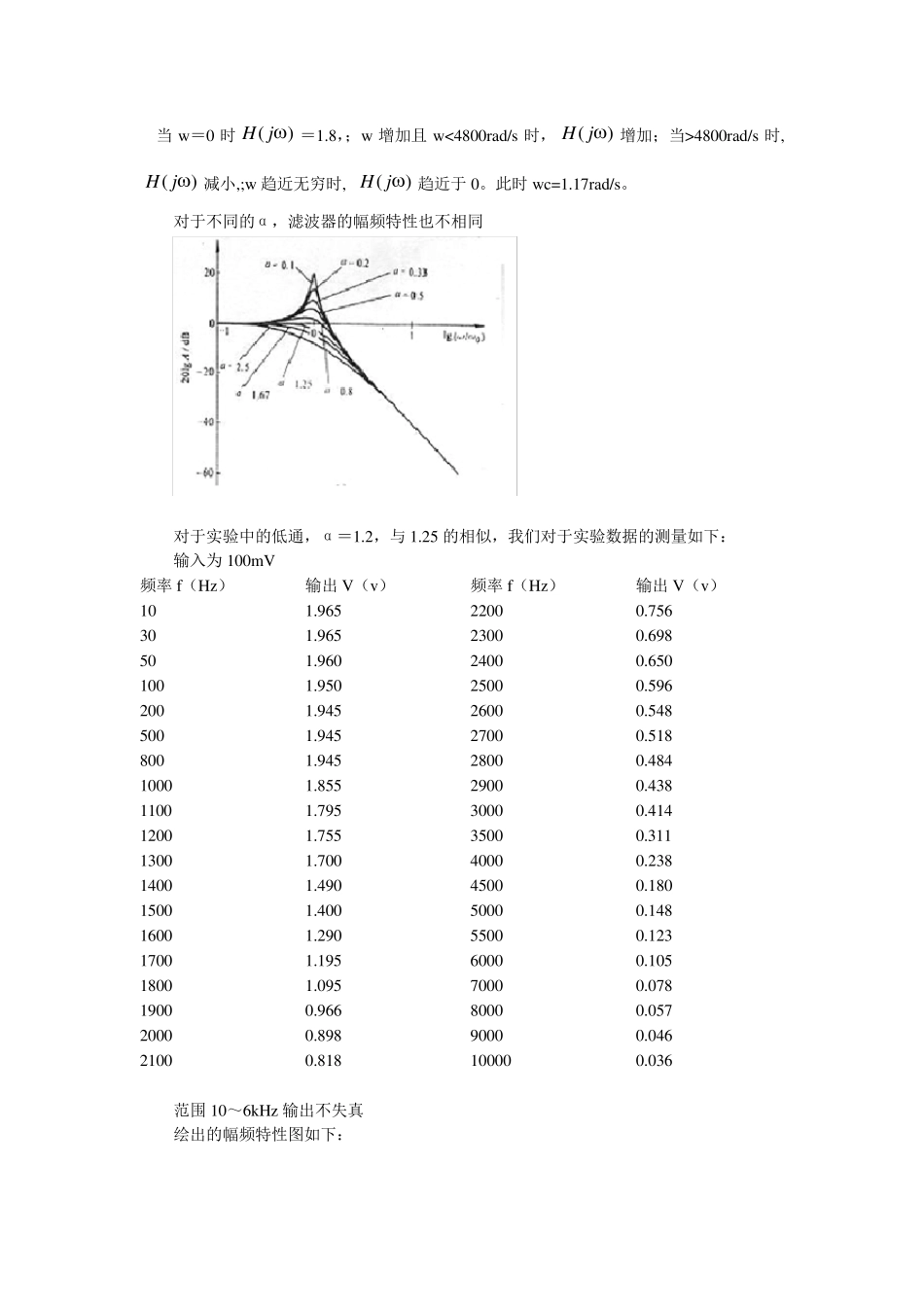

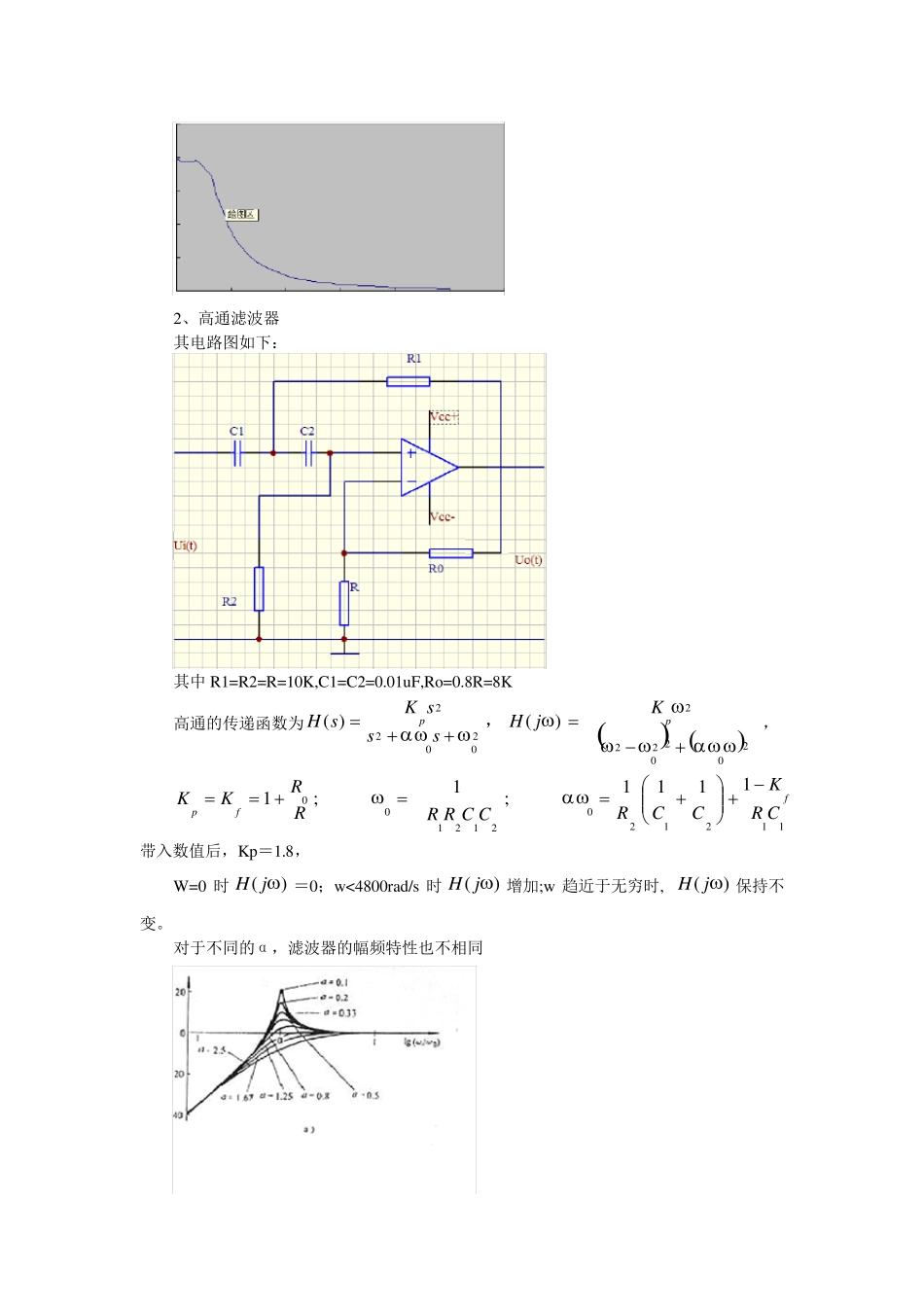

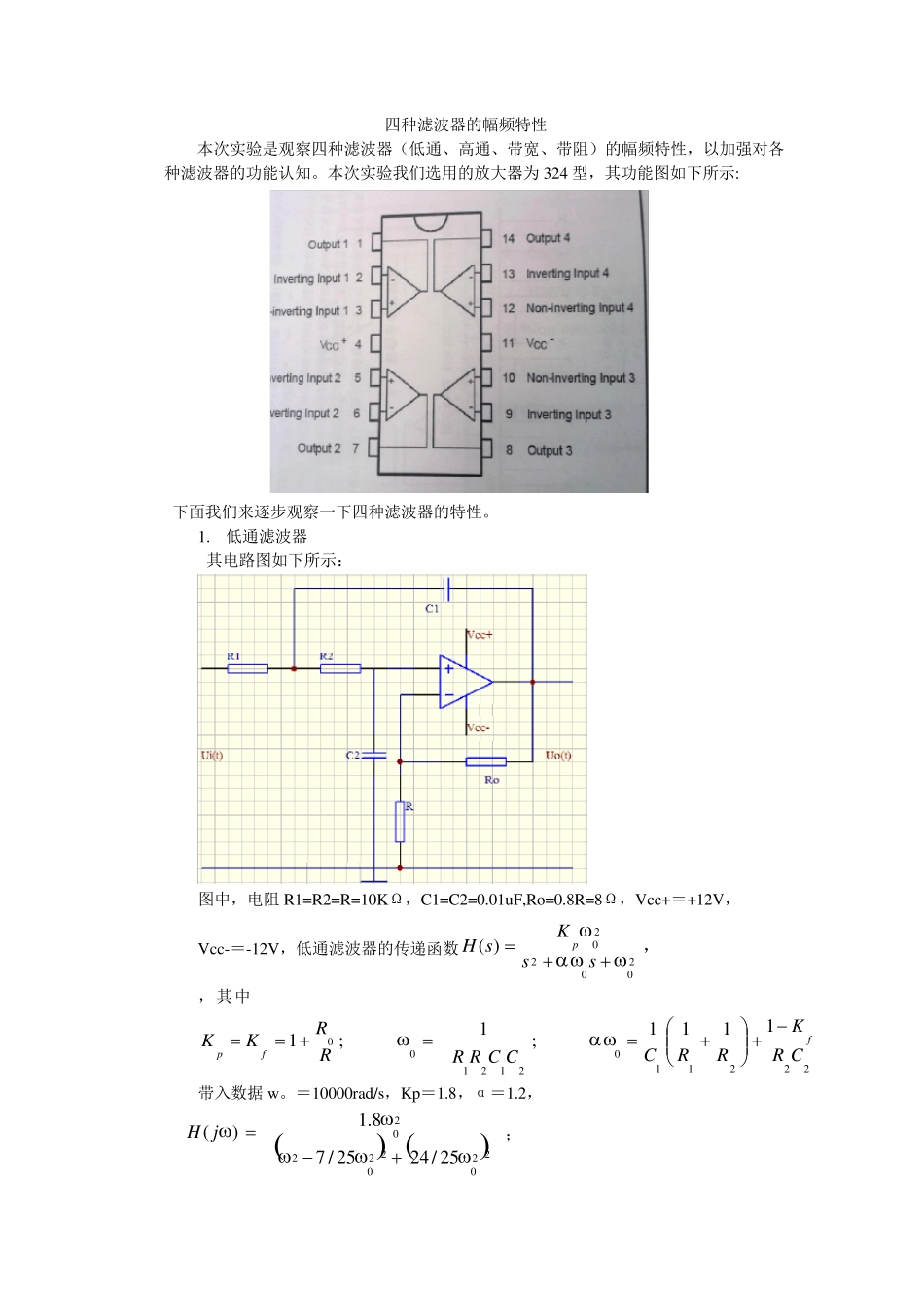

四种滤波器的幅频特性 本次实验是观察四种滤波器(低通、高通、带宽、带阻)的幅频特性,以加强对各种滤波器的功能认知。本次实验我们选用的放大器为324 型,其功能图如下所示: 下面我们来逐步观察一下四种滤波器的特性。 1. 低通滤波器 其电路图如下所示: 图中,电阻R1=R2=R=10KΩ,C1=C2=0.01uF,Ro=0.8R=8Ω,Vcc+=+12V, Vcc-=-12V,低通滤波器的传递函数200220)(ssKsHp, ,其中 2221102121001111;1;1CRKRRCCCRRRRKKffp带入数据 w 。=10000rad/s,Kp=1.8,α=1.2,  22022022025/2425/78.1)(jH; 当w=0 时 )( jH=1.8,;w 增加且w<4800rad/s 时, )( jH增加;当>4800rad/s 时, )( jH减小,;w 趋近无穷时, )( jH趋近于0。此时wc=1.17rad/s。 对于不同的α,滤波器的幅频特性也不相同 对于实验中的低通,α=1.2,与 1.25 的相似,我们对于实验数据的测量如下: 输入为 100mV 频率 f(Hz) 输出 V(v) 频率 f(Hz) 输出 V(v) 10 1.965 2200 0.756 30 1.965 2300 0.698 50 1.960 2400 0.650 100 1.950 2500 0.596 200 1.945 2600 0.548 500 1.945 2700 0.518 800 1.945 2800 0.484 1000 1.855 2900 0.438 1100 1.795 3000 0.414 1200 1.755 3500 0.311 1300 1.700 4000 0.238 1400 1.490 4500 0.180 1500 1.400 5000 0.148 1600 1.290 5500 0.123 1700 1.195 6000 0.105 1800 1.095 7000 0.078 1900 0.966 8000 0.057 2000 0.898 9000 0.046 2100 0.818 10000 0.036 范围 10~6kHz输出不失真 绘出的幅频特性图如下: 2、高通滤波器 其电路图如下: 其中R1=R2=R=10K,C1=C2=0.01uF,Ro=0.8R=8K 高通的传递函数为20022)(sssKsHp, 2022022)(pKjH, 1121202121001111;1;1CRKCCRCCRRRRKKffp带入数值后,Kp=1.8, W=0 时 )( jH=0;w <4800rad/s 时 )( jH增加;w 趋近于无穷时, )( jH保持不变。 对于不同的α,滤波器的幅频特性也不相同 频率f(Hz) 输出V(v) 频率f(Hz) 输出V(v) 100 0.018 1.3k 1.485 200 0.050 1.4k 1.615 300 0.095 1.5k 1.720 400 0.168 1.6k 1.790 500 0.260 ...
