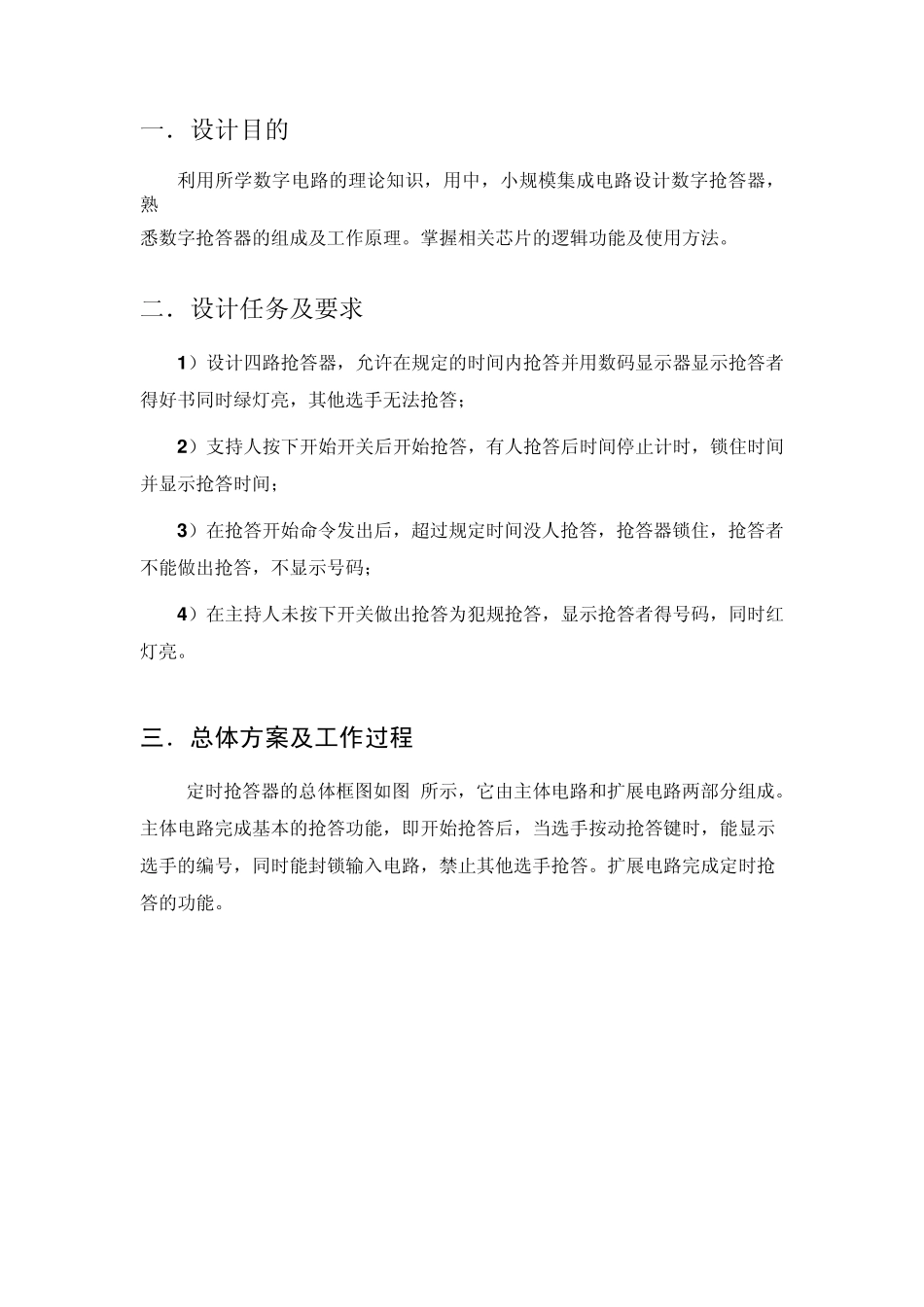

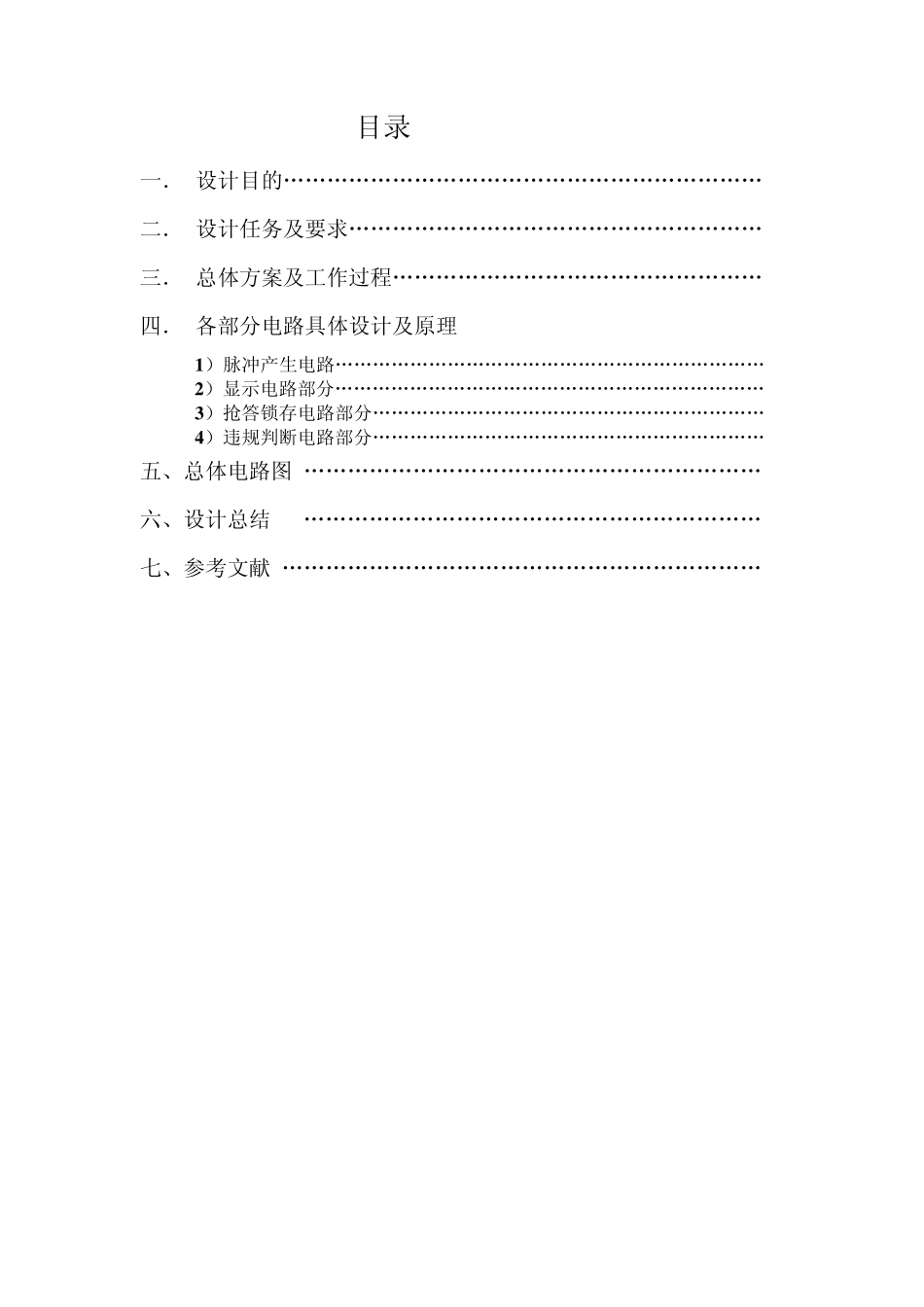

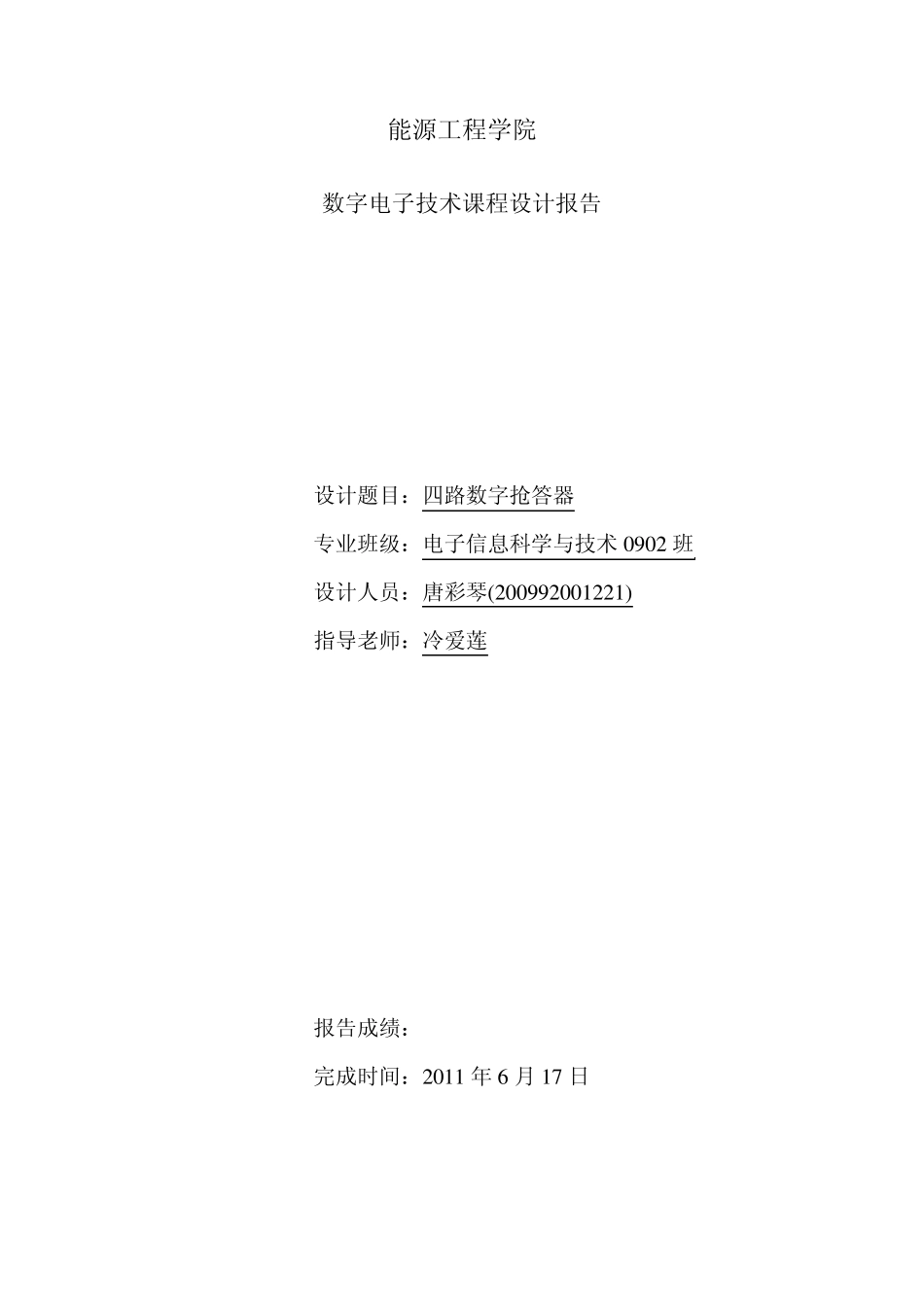

能源工程学院 数字电子技术课程设计报告 设计题目：四路数字抢答器 专业班级：电子信息科学与技术0 9 0 2 班 设计人员：唐彩琴(2 0 0 9 9 2 0 0 1 2 2 1 ) 指导老师：冷爱莲 报告成绩： 完成时间：2 0 1 1 年 6 月 1 7 日 目录 一． 设计目的„„„„„„„„„„„„„„„„„„„„„„ 二． 设计任务及要求„„„„„„„„„„„„„„„„„„„ 三． 总体方案及工作过程„„„„„„„„„„„„„„„„„ 四． 各部分电路具体设计及原理 1 ）脉冲产生电路„„„„„„„„„„„„„„„„„„„„„„„ 2 ）显示电路部分„„„„„„„„„„„„„„„„„„„„„„„ 3 ）抢答锁存电路部分„„„„„„„„„„„„„„„„„„„„„ 4 ）违规判断电路部分„„„„„„„„„„„„„„„„„„„„„ 五、总体电路图 „„„„„„„„„„„„„„„„„„„„„ 六、设计总结 „„„„„„„„„„„„„„„„„„„„„ 七、参考文献 „„„„„„„„„„„„„„„„„„„„„„ 一．设计目的 利用所学数字电路的理论知识，用中，小规模集成电路设计数字抢答器，熟 悉数字抢答器的组成及工作原理。掌握相关芯片的逻辑功能及使用方法。 二．设计任务及要求 1 ）设计四路抢答器，允许在规定的时间内抢答并用数码显示器显示抢答者得好书同时绿灯亮，其他选手无法抢答； 2 ）支持人按下开始开关后开始抢答，有人抢答后时间停止计时，锁住时间并显示抢答时间； 3 ）在抢答开始命令发出后，超过规定时间没人抢答，抢答器锁住，抢答者不能做出抢答，不显示号码； 4 ）在主持人未按下开关做出抢答为犯规抢答，显示抢答者得号码，同时红灯亮。 三．总体方案及工作过程 定时抢答器的总体框图如图1所示，它由主体电路和扩展电路两部分组成。主体电路完成基本的抢答功能，即开始抢答后，当选手按动抢答键时，能显示选手的编号，同时能封锁输入电路，禁止其他选手抢答。扩展电路完成定时抢答的功能。 如图所示的定时抢答器的工作过程是：接通电源时，节目主持人将开关置于“清除”位置，抢答器处于禁止工作状态，编号显示器灭灯，定时显示器显示设定的时间，当节目主持人宣布“抢答开始”，同时将控制开关拨到“开始”位置，抢答器处于工作状态，定时器倒计时。当定时时间到，却没有选手抢答时，封锁输入电路，禁止选手超时后抢答。当选手在定时时间内按动抢答键...
