四轴飞行器入门篇

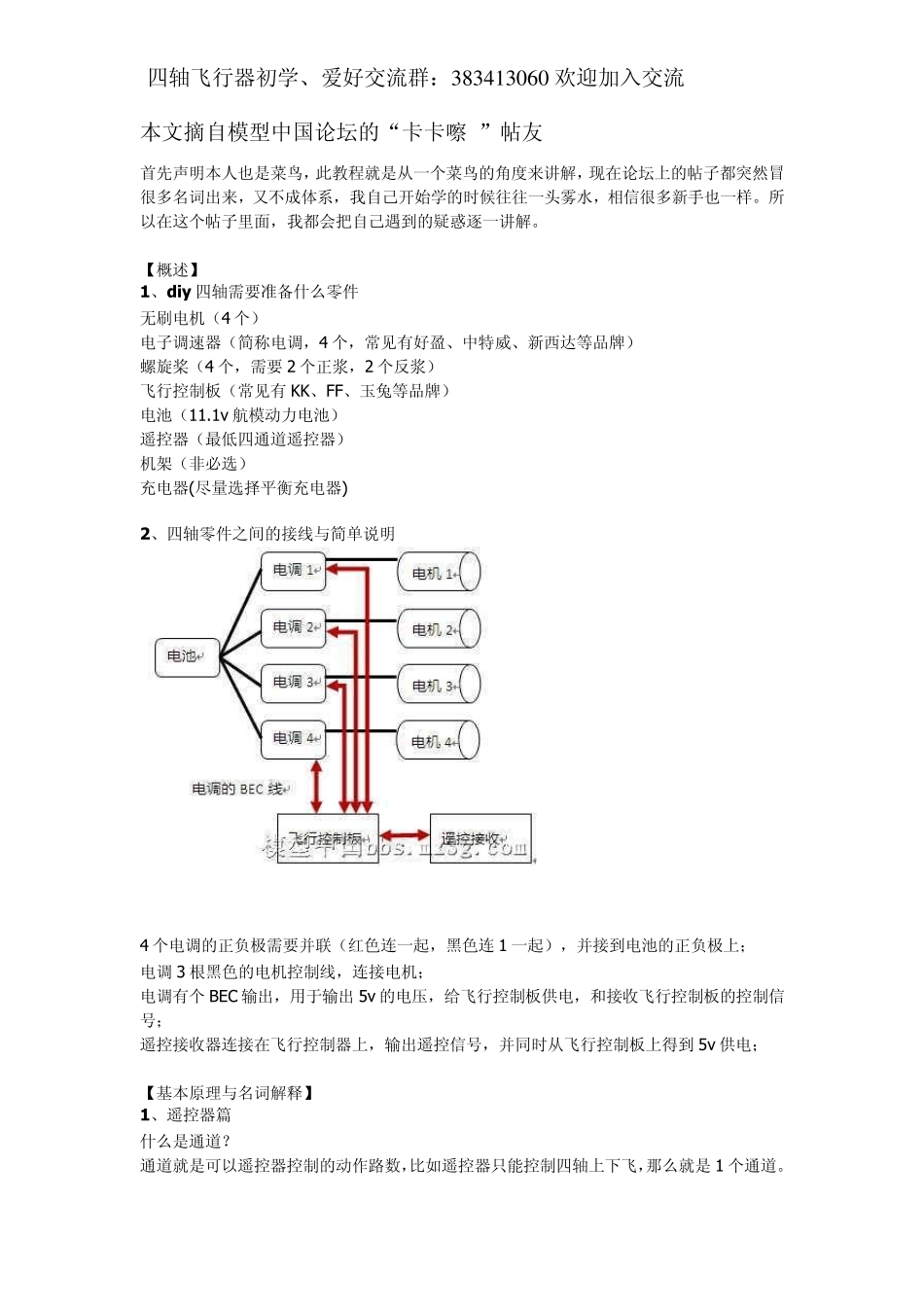

四轴飞行器入门篇_第1页
1/11

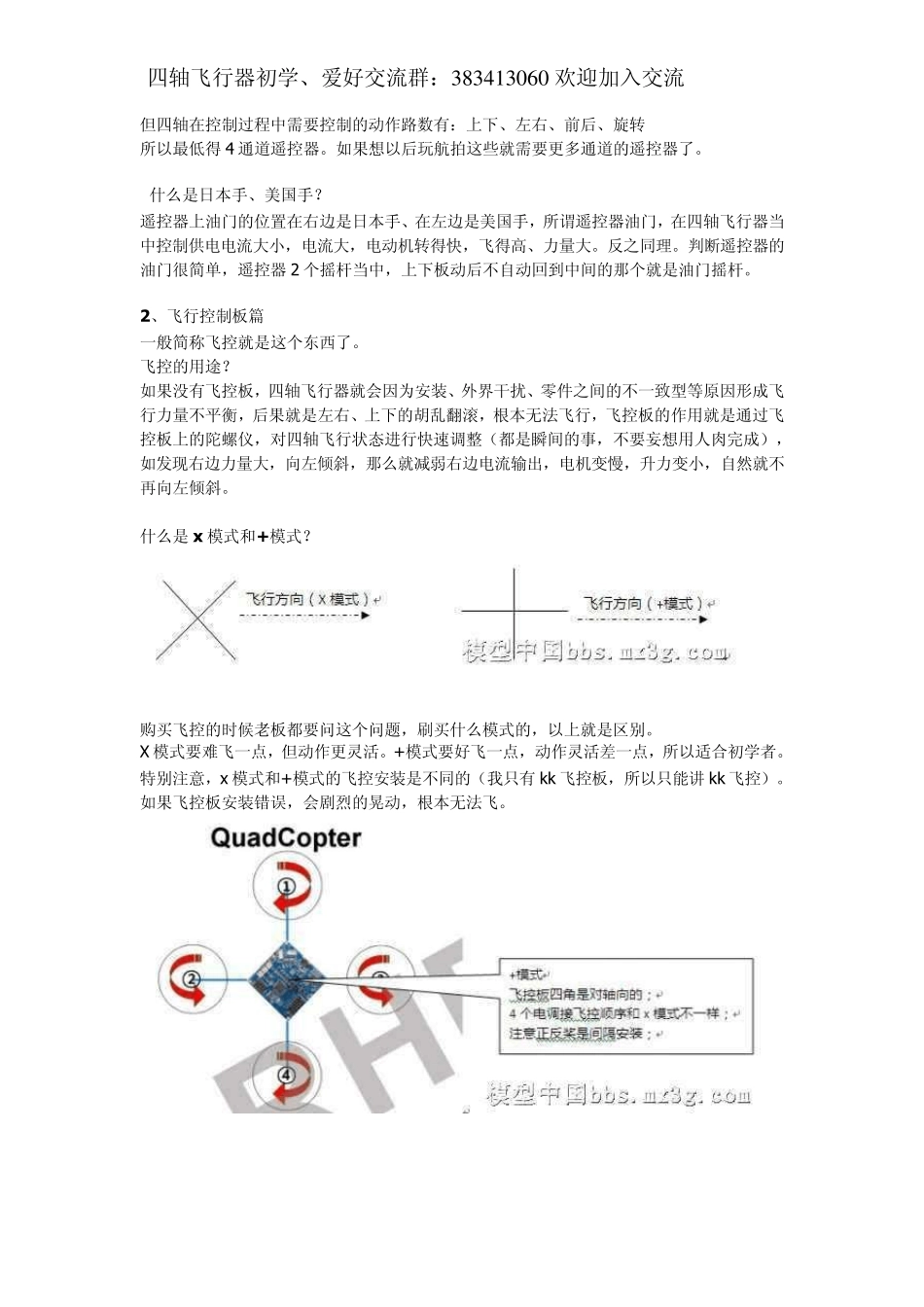

四轴飞行器入门篇_第2页
2/11

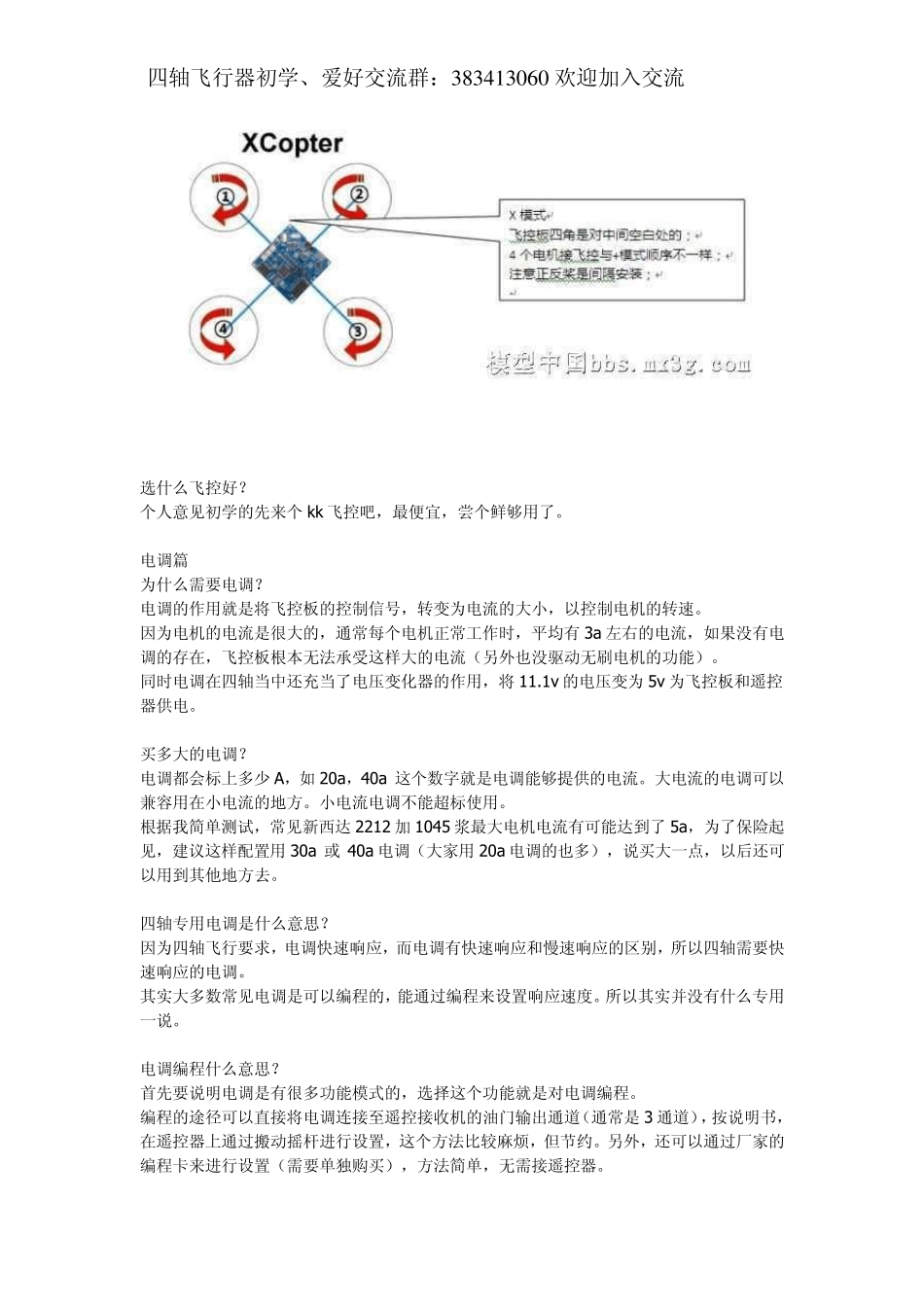

四轴飞行器入门篇_第3页
3/11
四轴飞行器初学、爱好交流群:3 8 3 4 1 3 0 6 0 欢迎加入交流 本文摘自模型中国论坛的“卡卡嚓 ”帖友 首先声明本人也是菜鸟,此教程就是从一个菜鸟的角度来讲解,现在论坛上的帖子都突然冒很多名词出来,又不成体系,我自己开始学的时候往往一头雾水,相信很多新手也一样。所以在这个帖子里面,我都会把自己遇到的疑惑逐一讲解。 【概述】 1、diy 四轴需要准备什么零件 无刷电机(4 个) 电子调速器(简称电调,4 个,常见有好盈、中特威、新西达等品牌) 螺旋桨(4 个,需要 2 个正浆,2 个反浆) 飞行控制板(常见有 KK、FF、玉兔等品牌) 电池(11.1v航模动力电池) 遥控器(最低四通道遥控器) 机架(非必选) 充电器(尽量选择平衡充电器) 2、四轴零件之间的接线与简单说明 4 个电调的正负极需要并联(红色连一起,黑色连 1 一起),并接到电池的正负极上; 电调 3 根黑色的电机控制线,连接电机; 电调有个 BEC 输出,用于输出 5v的电压,给飞行控制板供电,和接收飞行控制板的控制信号; 遥控接收器连接在飞行控制器上,输出遥控信号,并同时从飞行控制板上得到 5v供电; 【基本原理与名词解释】 1、遥控器篇 什么是通道? 通道就是可以遥控器控制的动作路数,比如遥控器只能控制四轴上下飞,那么就是 1 个通道。 四轴飞行器初学、爱好交流群:3 8 3 4 1 3 0 6 0 欢迎加入交流 但四轴在控制过程中需要控制的动作路数有:上下、左右、前后、旋转 所以最低得 4 通道遥控器。如果想以后玩航拍这些就需要更多通道的遥控器了。 什么是日本手、美国手? 遥控器上油门的位置在右边是日本手、在左边是美国手,所谓遥控器油门,在四轴飞行器当中控制供电电流大小,电流大,电动机转得快,飞得高、力量大。反之同理。判断遥控器的油门很简单,遥控器2 个摇杆当中,上下板动后不自动回到中间的那个就是油门摇杆。 2、飞行控制板篇 一般简称飞控就是这个东西了。 飞控的用途? 如果没有飞控板,四轴飞行器就会因为安装、外界干扰、零件之间的不一致型等原因形成飞行力量不平衡,后果就是左右、上下的胡乱翻滚,根本无法飞行,飞控板的作用就是通过飞控板上的陀螺仪,对四轴飞行状态进行快速调整(都是瞬间的事,不要妄想用人肉完成),如发现右边力量大,向左倾斜,那么就减弱右边电流输出,电机变慢,升力变小,自然就不再向左倾斜。 什么是 x 模式和+模式? 购买飞控的...
