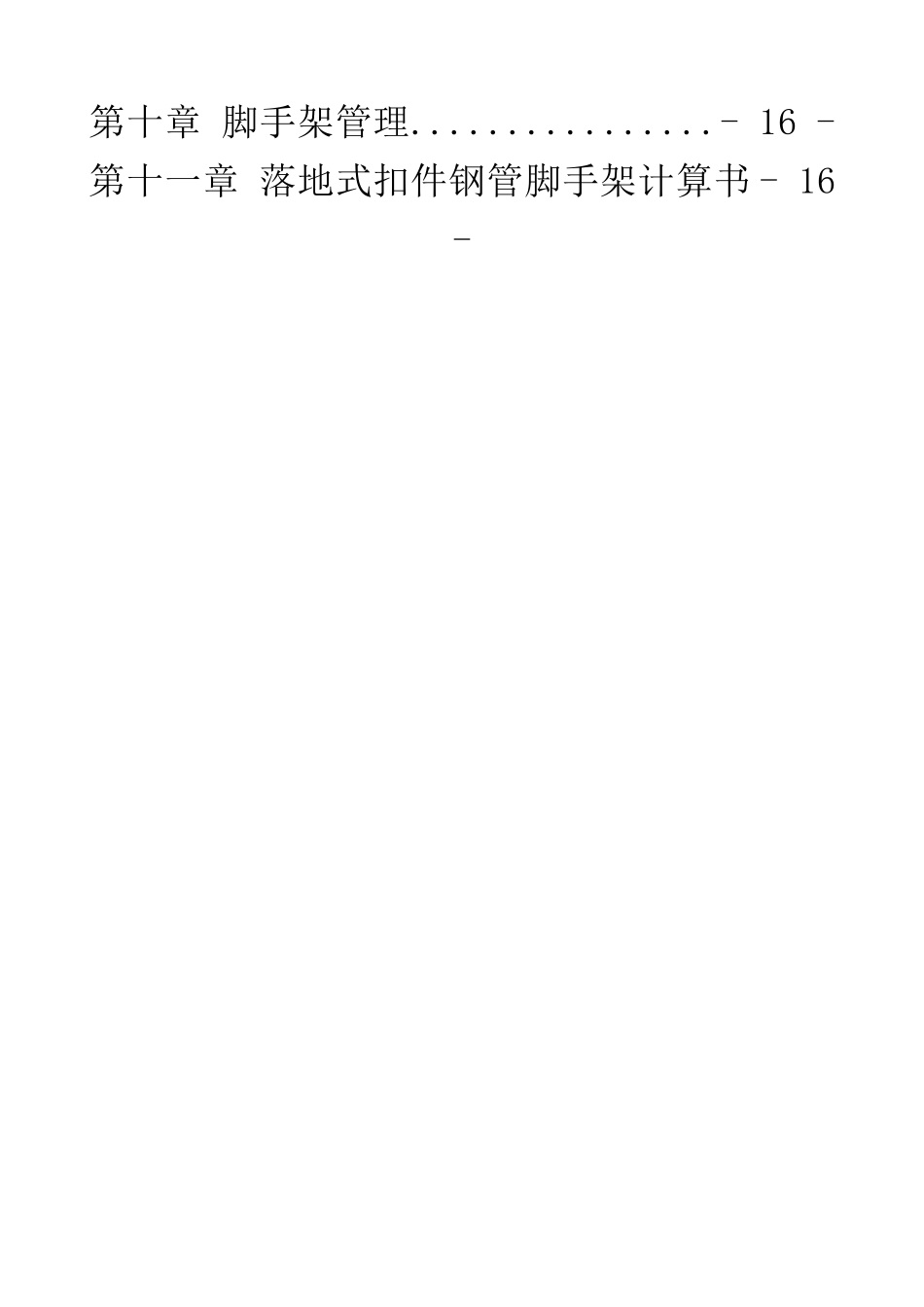

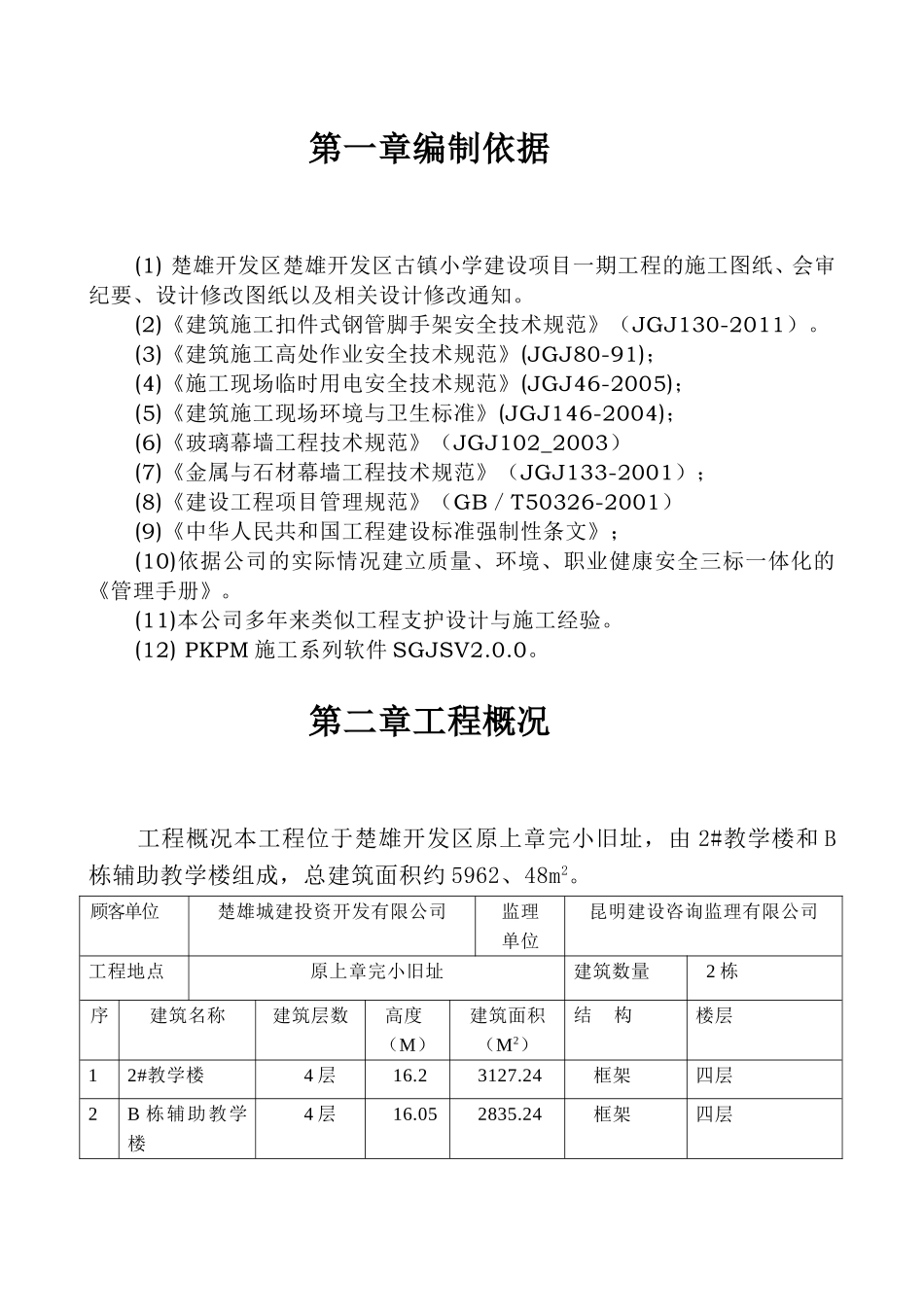

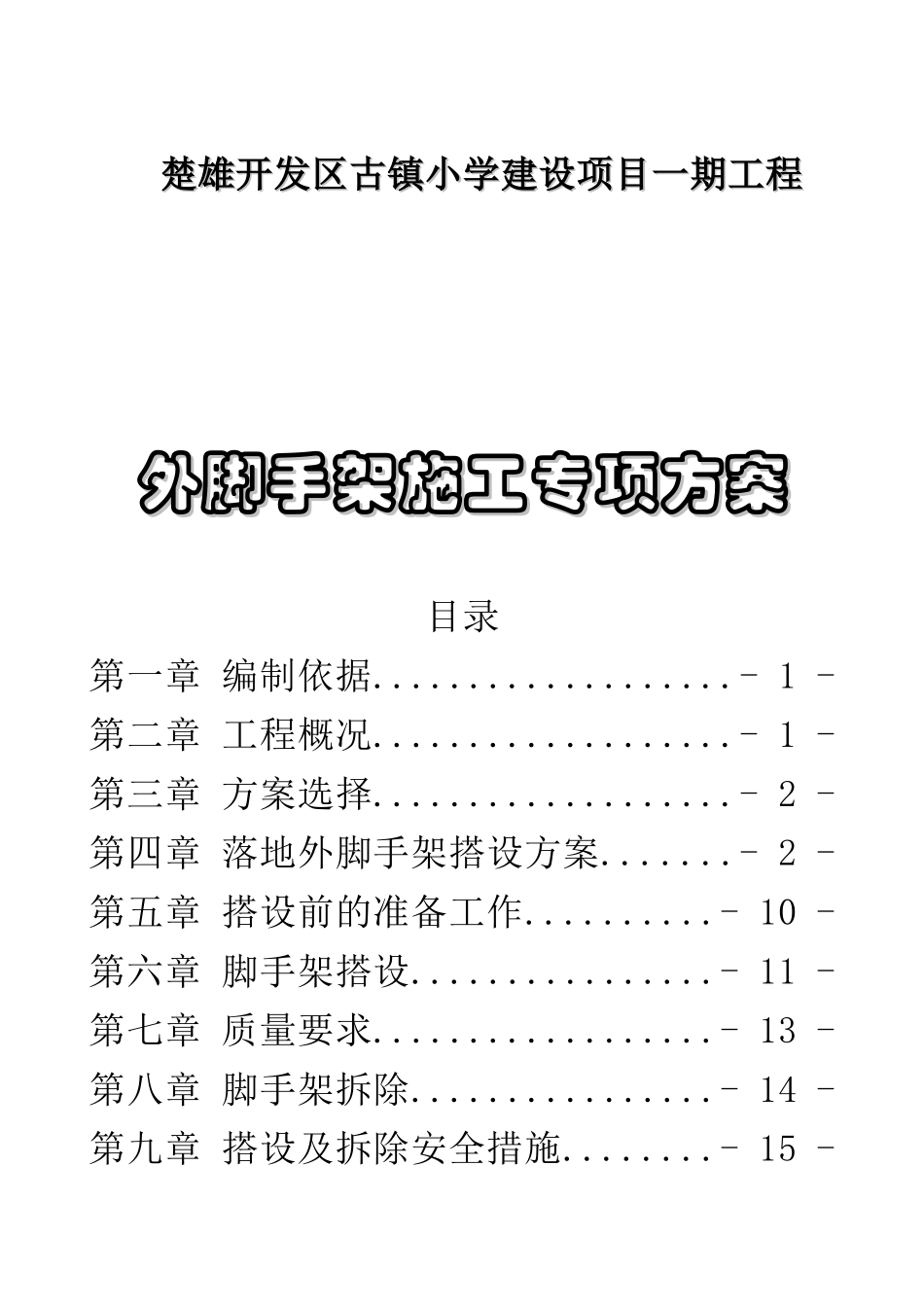

楚雄开发区古镇小学建设项目一期工程楚雄开发区古镇小学建设项目一期工程外脚手架施工外脚手架施工专项方案专项方案目录第一章编制依据...................-1-第二章工程概况...................-1-第三章方案选择...................-2-第四章落地外脚手架搭设方案.......-2-第五章搭设前的准备工作..........-10-第六章脚手架搭设................-11-第七章质量要求..................-13-第八章脚手架拆除................-14-第九章搭设及拆除安全措施........-15-第十章脚手架管理................-16-第十一章落地式扣件钢管脚手架计算书-16-第一章编制依据(1)楚雄开发区楚雄开发区古镇小学建设项目一期工程的施工图纸、会审纪要、设计修改图纸以及相关设计修改通知。(2)《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）。(3)《建筑施工高处作业安全技术规范》(JGJ80-91)；(4)《施工现场临时用电安全技术规范》(JGJ46-2005)；(5)《建筑施工现场环境与卫生标准》(JGJ146-2004)；(6)《玻璃幕墙工程技术规范》（JGJ102_2003）(7)《金属与石材幕墙工程技术规范》（JGJ133-2001）；(8)《建设工程项目管理规范》（GB／T50326-2001）(9)《中华人民共和国工程建设标准强制性条文》；(10)依据公司的实际情况建立质量、环境、职业健康安全三标一体化的《管理手册》。(11)本公司多年来类似工程支护设计与施工经验。(12)PKPM施工系列软件SGJSV2.0.0。第二章工程概况工程概况本工程位于楚雄开发区原上章完小旧址，由2#教学楼和B栋辅助教学楼组成，总建筑面积约5962、48m2。顾客单位楚雄城建投资开发有限公司监理单位昆明建设咨询监理有限公司工程地点原上章完小旧址建筑数量2栋序建筑名称建筑层数高度（M）建筑面积（M2）结构楼层12#教学楼4层16.23127.24框架四层2B栋辅助教学楼4层16.052835.24框架四层第三章方案选择本工程根据建筑高度，从经济、适用等方面考虑外脚手架选用落地式脚手架。沿建筑四周进行双排落地架的布设；结构主体施工阶段作为安全防护设施外装修施工阶段作为外墙装饰及安装外墙窗之用。2#教学楼外架搭设高度为16.2m；B栋辅助教学楼外架搭设高度为16.05m；脚手架稳定性验算按搭设高度最高的进行验算（即2#教学楼外架搭设高度为16.2m）。第四章落地外脚手架搭设方案1、材料准备如下（1）钢管选用直径,48mm，壁厚不小于2.9mm的钢管。钢管上打孔的严禁使用，有严重锈蚀，弯曲，压扁或裂纹钢管不得采用。（2）扣件采用可锻铸性材料制作，其材质符合国家标准《钢管脚手架扣件》（GB15831）的规定，使用前进行质量检查，有裂缝，变形的严禁使用，扣件应做防锈处理，螺栓拧紧，扭力矩达65N.M时不得发生破坏。扣件主要有三种形式，直角扣件用于连接扣紧两根垂直相交杆件；回转扣件用于连接两根呈任意角度相交的杆件；对接扣件，用于连接两根杆件的对接接长。（3）脚手板采用50厚木脚手板。2、纵向水平杆（1）纵向水平杆设置在立杆内侧，其长度不宜小于3跨；（2）纵向水平杆接长采用对接扣件连接，对接扣件交错布置，两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不能大于0.50m；（3）纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上；3、横向水平杆（1）主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不应大于150mm，内排脚手架的外伸长度700mm；（2）作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距1/2；（3）当使用冲压钢脚手板，木脚手板，竹串片脚手板时，双排脚手架的横向水平杆两端均应采用直角扣件固定在纵向水平杆上；4、脚手板（1）作业层脚手板应铺满，铺稳，离开墙面120～150mm；（2）木脚手板，应设置在三根横向水平杆上。当脚手板长度小于2m时，可采用两根横向水平杆支承，但应将脚手板两端与其可靠固定，严防倾翻。脚手板采用搭接铺设，接头必须支在横向水平杆上，搭接长度应大于200mm，其伸出横向水平杆的长度不应小于100mm；图7脚手板对接、搭接构...
