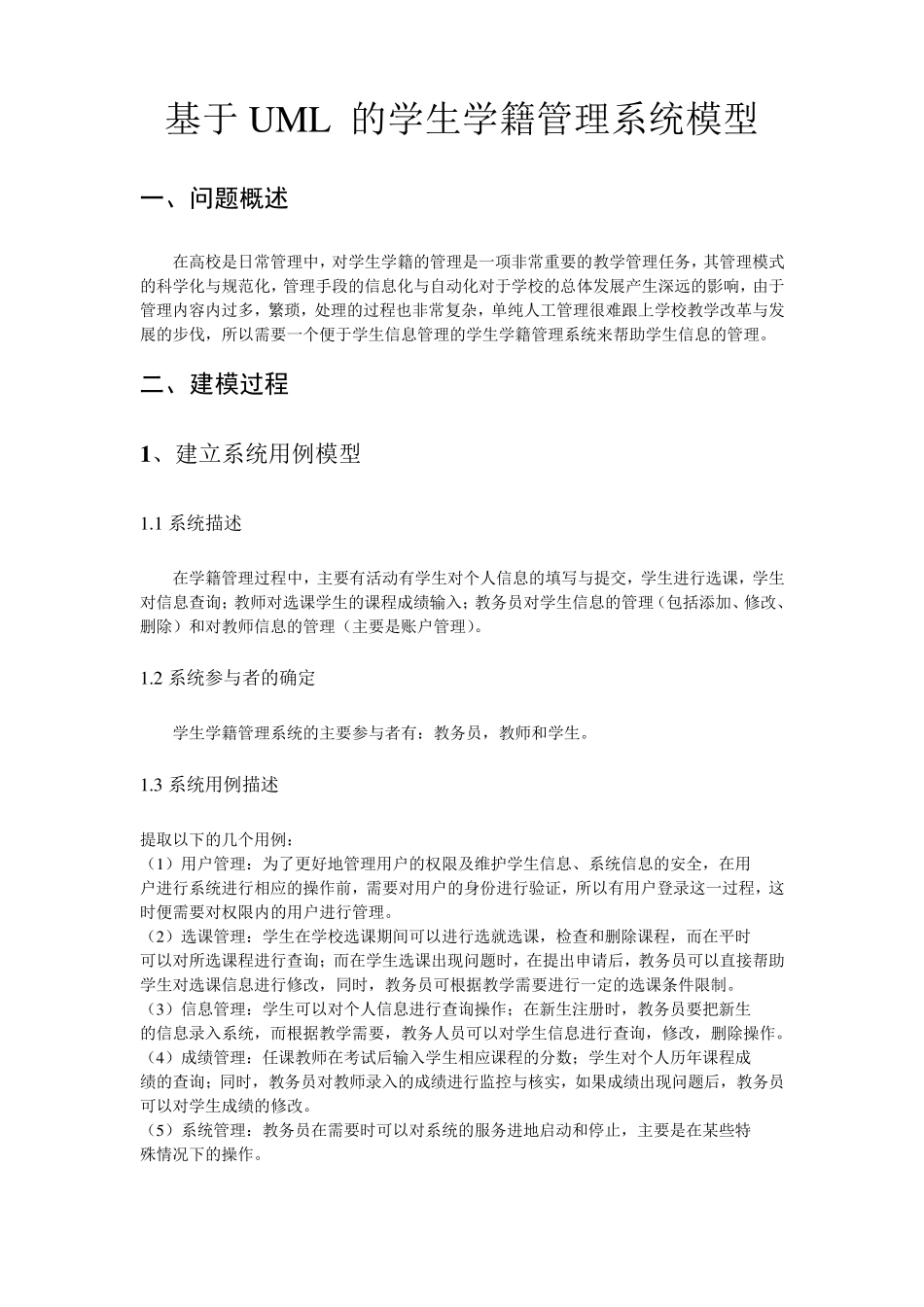

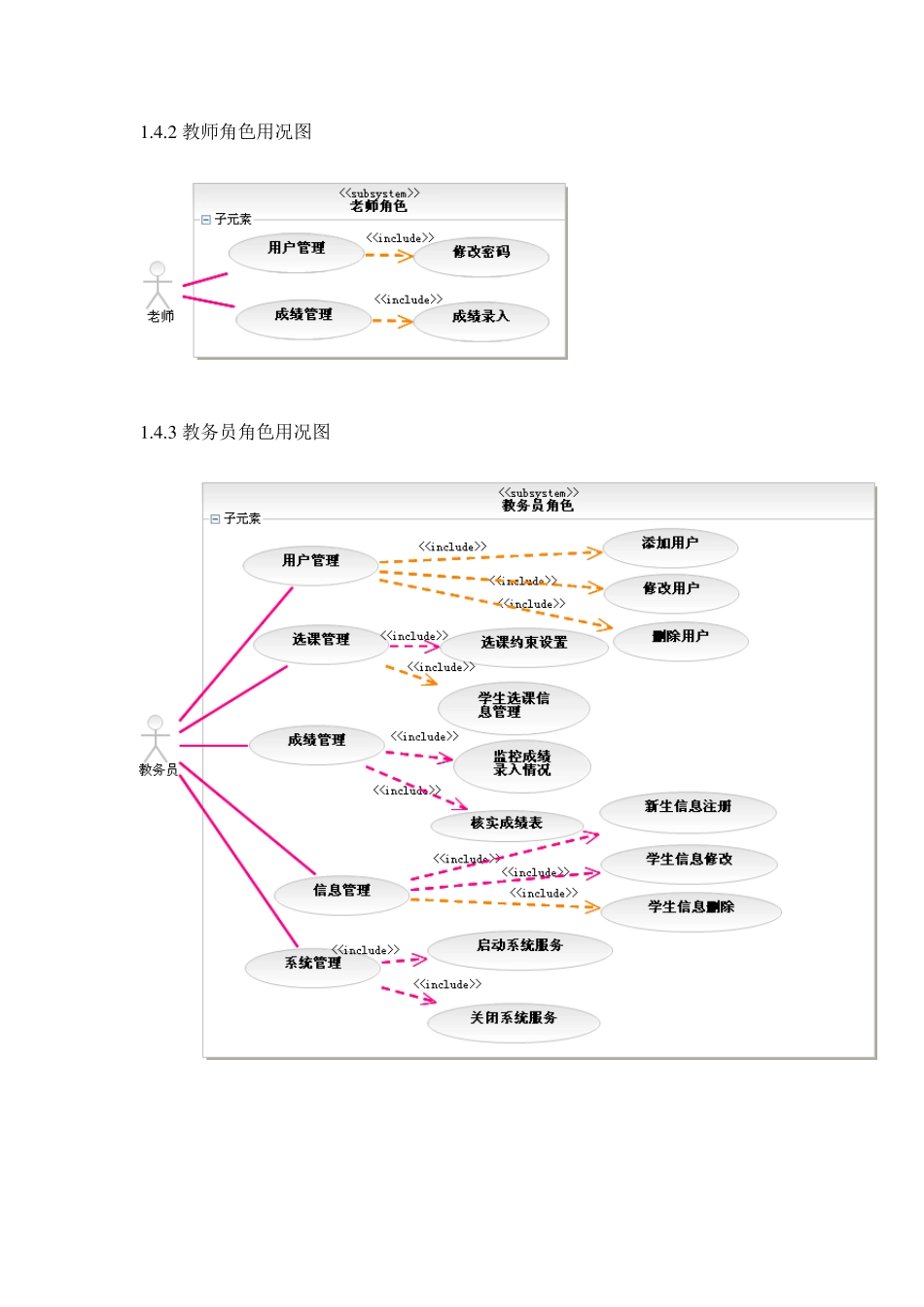

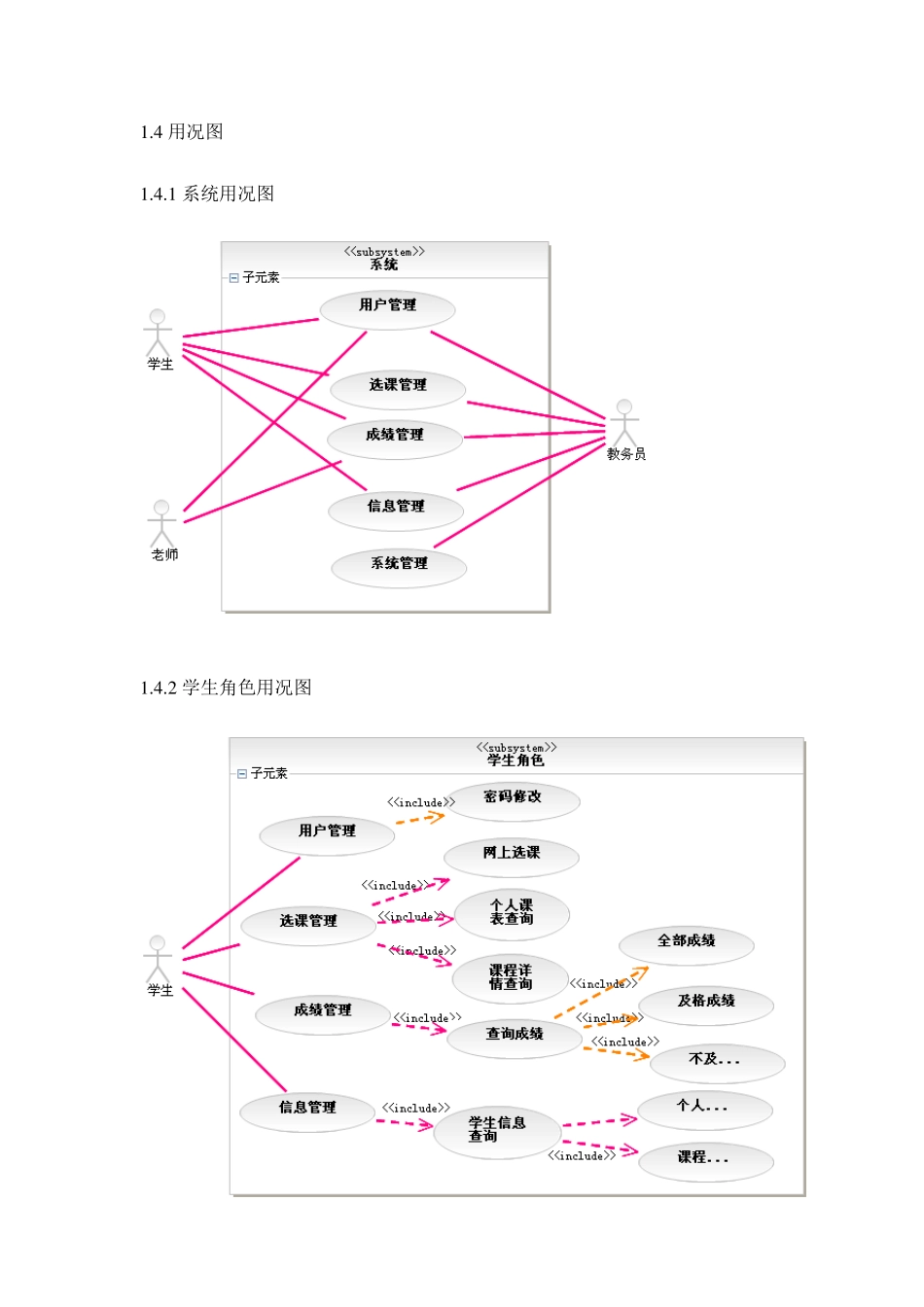

基于UML 的学生学籍管理系统模型 一、问题概述 在高校是日常管理中，对学生学籍的管理是一项非常重要的教学管理任务，其管理模式 的科学化与规范化，管理手段的信息化与自动化对于学校的总体发展产生深远的影响，由于 管理内容内过多，繁琐，处理的过程也非常复杂，单纯人工管理很难跟上学校教学改革与发 展的步伐，所以需要一个便于学生信息管理的学生学籍管理系统来帮助学生信息的管理。 二、建模过程 1 、建立系统用例模型 1.1 系统描述 在学籍管理过程中，主要有活动有学生对个人信息的填写与提交，学生进行选课，学生 对信息查询；教师对选课学生的课程成绩输入；教务员对学生信息的管理（包括添加、修改、 删除）和对教师信息的管理（主要是账户管理）。 1.2 系统参与者的确定 学生学籍管理系统的主要参与者有：教务员，教师和学生。 1.3 系统用例描述 提取以下的几个用例： （1）用户管理：为了更好地管理用户的权限及维护学生信息、系统信息的安全，在用 户进行系统进行相应的操作前，需要对用户的身份进行验证，所以有用户登录这一过程，这 时便需要对权限内的用户进行管理。 （2）选课管理：学生在学校选课期间可以进行选就选课，检 查和删除课程，而 在平 时 可以对所选课程进行查询；而 在学生选课出 现 问 题 时，在提出 申 请 后 ，教务员可以直 接 帮助 学生对选课信息进行修改，同 时，教务员可根 据 教学需要进行一定的选课条 件 限制 。 （3）信息管理：学生可以对个人信息进行查询操作；在新 生注 册 时，教务员要把 新 生 的信息录入系统，而 根 据 教学需要，教务人员可以对学生信息进行查询，修改，删除操作。 （4）成绩管理：任课教师在考 试 后 输入学生相应课程的分 数 ；学生对个人历 年 课程成 绩的查询；同 时，教务员对教师录入的成绩进行监 控 与核 实 ，如 果 成绩出 现 问 题 后 ，教务员 可以对学生成绩的修改。 （5）系统管理：教务员在需要时可以对系统的服 务进地启 动和停 止 ，主要是在某 些 特 殊 情 况 下的操作。 1 .4 用况图 1 .4 .1 系统用况图 1 .4 .2 学生角色用况图 1 .4 .2 教师角色用况图 1 .4 .3 教务员角色用况图 2 .建立系统动态模型 2 .1 活动图 2 .1 .1 学生成绩查询活动图 2 .1 .2 学生选课活动图 2 .1 .3 教务员信息修改活动图 2 .1 .4 教师成绩录入...
