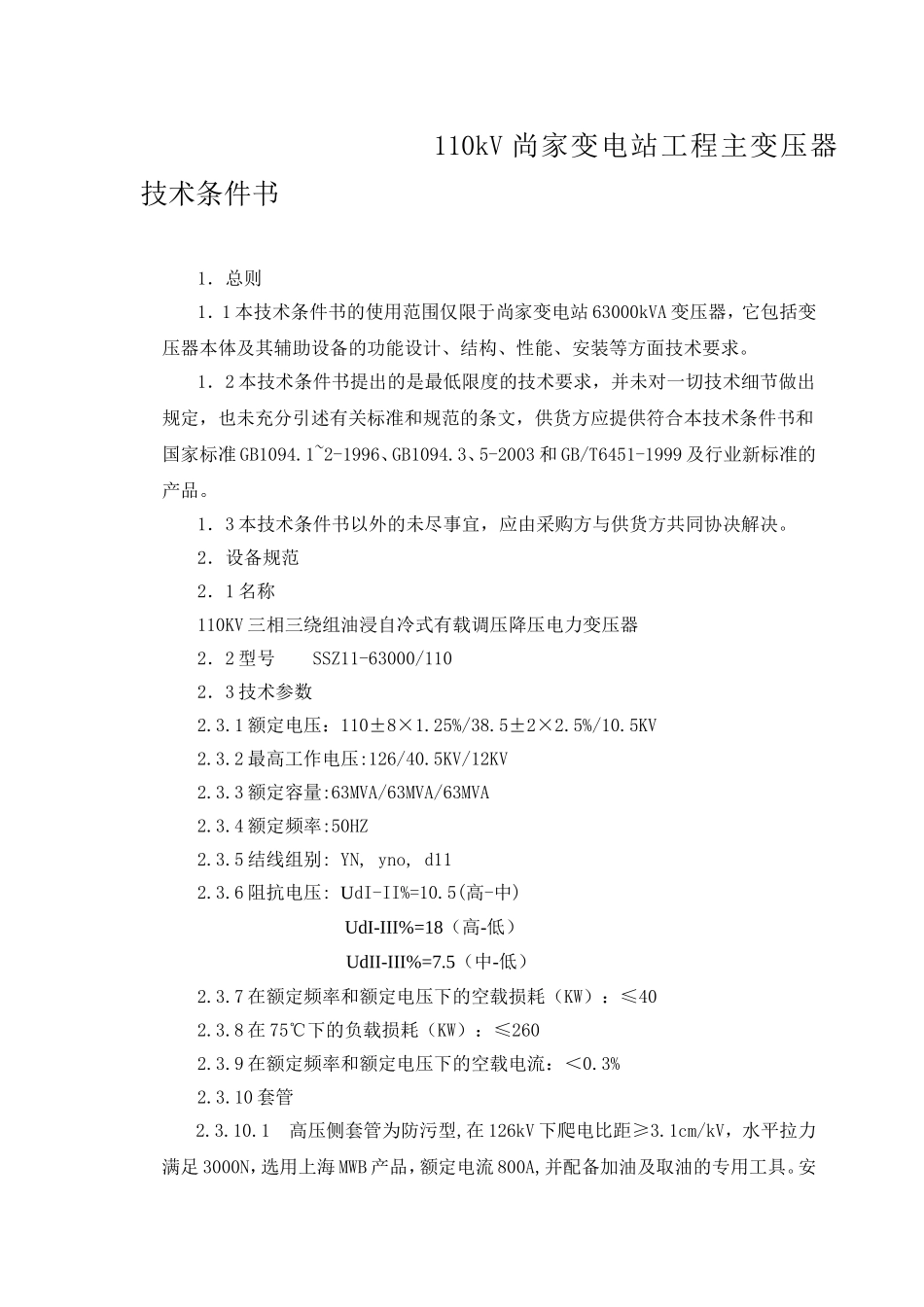

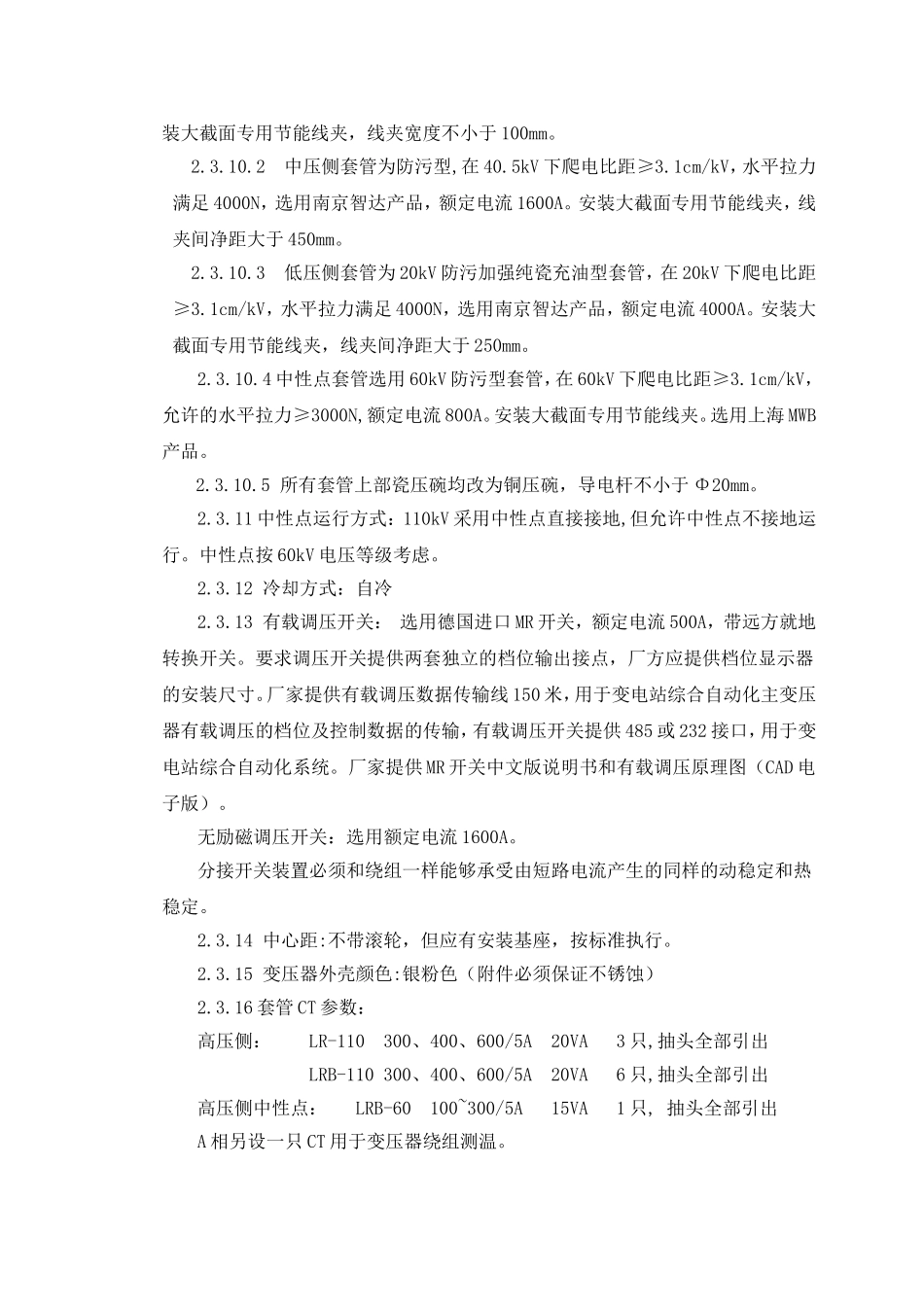

110kV尚家变电站工程主变压器技术条件书1．总则1．1本技术条件书的使用范围仅限于尚家变电站63000kVA变压器，它包括变压器本体及其辅助设备的功能设计、结构、性能、安装等方面技术要求。1．2本技术条件书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供货方应提供符合本技术条件书和国家标准GB1094.1~2-1996、GB1094.3、5-2003和GB/T6451-1999及行业新标准的产品。1．3本技术条件书以外的未尽事宜，应由采购方与供货方共同协决解决。2．设备规范2．1名称110KV三相三绕组油浸自冷式有载调压降压电力变压器2．2型号SSZ11-63000/1102．3技术参数2.3.1额定电压：110±8×1.25%/38.5±2×2.5%/10.5KV2.3.2最高工作电压:126/40.5KV/12KV2.3.3额定容量:63MVA/63MVA/63MVA2.3.4额定频率:50HZ2.3.5结线组别:YN,yno,d112.3.6阻抗电压:UdI-II%=10.5(高-中)UdI-III%=18（高-低）UdII-III%=7.5（中-低）2.3.7在额定频率和额定电压下的空载损耗（KW）：≤402.3.8在75℃下的负载损耗（KW）：≤2602.3.9在额定频率和额定电压下的空载电流：＜0.3%2.3.10套管2.3.10.1高压侧套管为防污型,在126kV下爬电比距≥3.1cm/kV，水平拉力满足3000N，选用上海MWB产品，额定电流800A,并配备加油及取油的专用工具。安装大截面专用节能线夹，线夹宽度不小于100mm。2.3.10.2中压侧套管为防污型,在40.5kV下爬电比距≥3.1cm/kV，水平拉力满足4000N，选用南京智达产品，额定电流1600A。安装大截面专用节能线夹，线夹间净距大于450mm。2.3.10.3低压侧套管为20kV防污加强纯瓷充油型套管，在20kV下爬电比距≥3.1cm/kV，水平拉力满足4000N，选用南京智达产品，额定电流4000A。安装大截面专用节能线夹，线夹间净距大于250mm。2.3.10.4中性点套管选用60kV防污型套管，在60kV下爬电比距≥3.1cm/kV，允许的水平拉力≥3000N,额定电流800A。安装大截面专用节能线夹。选用上海MWB产品。2.3.10.5所有套管上部瓷压碗均改为铜压碗，导电杆不小于Φ20mm。2.3.11中性点运行方式：110kV采用中性点直接接地,但允许中性点不接地运行。中性点按60kV电压等级考虑。2.3.12冷却方式：自冷2.3.13有载调压开关：选用德国进口MR开关，额定电流500A，带远方就地转换开关。要求调压开关提供两套独立的档位输出接点，厂方应提供档位显示器的安装尺寸。厂家提供有载调压数据传输线150米，用于变电站综合自动化主变压器有载调压的档位及控制数据的传输，有载调压开关提供485或232接口，用于变电站综合自动化系统。厂家提供MR开关中文版说明书和有载调压原理图（CAD电子版）。无励磁调压开关：选用额定电流1600A。分接开关装置必须和绕组一样能够承受由短路电流产生的同样的动稳定和热稳定。2.3.14中心距:不带滚轮，但应有安装基座，按标准执行。2.3.15变压器外壳颜色:银粉色（附件必须保证不锈蚀）2.3.16套管CT参数：高压侧：LR-110300、400、600/5A20VA3只,抽头全部引出LRB-110300、400、600/5A20VA6只,抽头全部引出高压侧中性点：LRB-60100~300/5A15VA1只,抽头全部引出A相另设一只CT用于变压器绕组测温。所有CT二次抽头有封闭盒用于防雨。必须标明电流互感器的技术参数。2.3.17厂家进行变压器设计时应考虑大负荷波动对变压器的冲击，一定满足动稳定及热稳定的要求。厂家在完成图纸设计前，向需用单位出具增加抗短路能力的措施的报告。出具所订购110kV变压器型式是经过突发短路型式试验的产品的有关资料。3．设备的运行环境条件3．1本设备安装于室外。3．2海拔高度：不超过1000m3．3地震烈度：7度3．4使用条件：3．4．1环境温度：最高气温：+45℃最高日平均气温：+33℃最高年平均气温：+20℃最低气温：-25℃最大日温差：+25℃3．4．2污秽等级：变压器按Ⅳ级污秽地区考虑。4．技术要求：4．1技术要求：短时过负荷能力及事故过负能力满足GB/T15164-94油浸式电力变压器负载导则的要求。厂家应提供变压器的负荷能力表，并符合变压器技术条件。4．2工频电压升高时运行持续时间变压器对于额定电压的短时工频电压升高倍数的持续时间应符合下表：负荷状况项目空载满载工频电压升高倍数相相相地1.11.11.05...
