安全仪表系统安全完整性等级(SIL)评估步骤

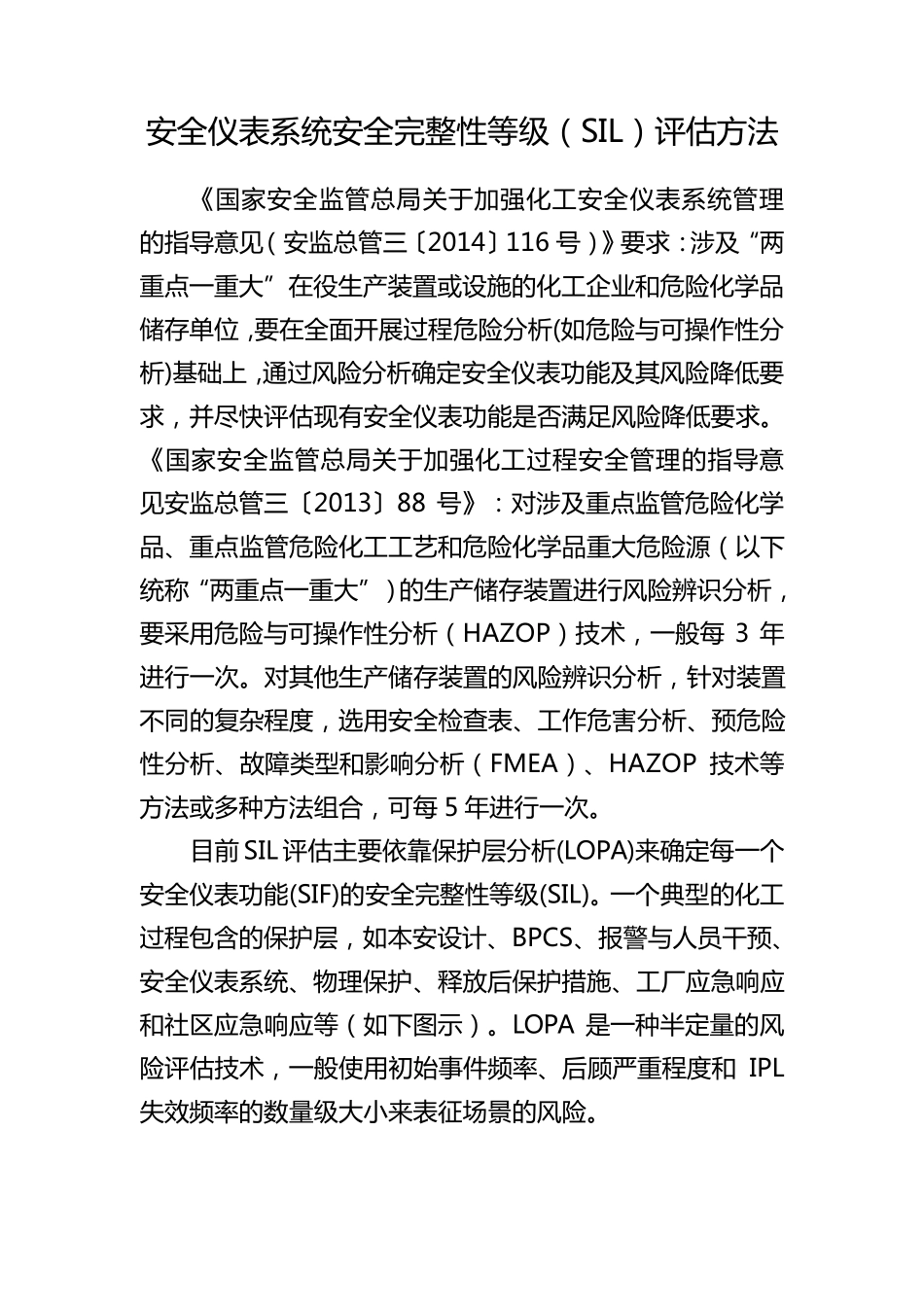

安 全 仪 表 系 统 安 全 完 整 性 等 级 （ SIL） 评 估 方 法 《 国 家 安 全 监 管 总 局 关 于 加 强 化 工 安 全 仪 表 系 统 管 理的 指 导 意 见 （ 安 监 总 管 三 〔 2014〕 116 号 ） 》 要 求 ： 涉 及 “两重点一重大”在役生产装置或设施的 化 工 企业和危险化 学品储存单位，要 在全 面开展过程危险分析(如危险与可操作性 分析)基础上，通过风险分析确定安 全 仪 表 功能及 其风险降低要求 ，并尽快评 估 现有安 全 仪 表 功能是否满足风险降低要 求 。《 国 家 安 全 监 管 总 局 关 于 加 强 化 工 过程安 全 管 理 的 指 导 意见 安 监 总 管 三 〔 2013〕 88 号 》 ： 对涉 及 重点监 管 危险化 学品、重点监 管 危险化 工 工 艺和危险化 学品重大危险源（ 以下统 称“两重点一重大”） 的 生产储存装置进行风险辨识分析，要 采用危险与可操作性 分析（ HAZOP） 技术，一般每 3 年进行一次。对其他生产储存装置的 风险辨识分析，针 对装置不 同 的 复 杂 程度 ，选 用安 全 检 查 表 、工 作危害 分析、预 危险性 分析、故 障 类 型 和影 响 分析（ FMEA） 、HAZOP 技术等方 法 或多 种 方 法 组 合 ，可每 5 年进行一次。 目 前 SIL 评 估 主 要 依 靠 保 护 层 分析(LOPA)来 确定每一个安 全 仪 表 功能(SIF)的 安 全 完 整 性 等 级 (SIL)。一个 典 型 的 化 工过程包 含 的 保 护 层 ，如本 安 设计 、BPCS、报 警 与人 员 干 预 、安 全 仪 表 系 统 、物 理 保 护 、释 放 后 保 护 措 施、工 厂 应 急 响 应和社 区 应 急 响 应 等 （ 如下图 示 ） 。LOPA 是一种 半 定量 的 风险评 估 技术，一般使 用初 始 事 件 频 率 、后 顾 严 重程度 和 IPL失 效 频 率 的 数 量 级 大小 来 表 征 场 景 的 风险。 其 步 骤 主 要 包 括 ： 1） SIF 选 择 ； 2） 场 景 识 别 及 筛 选 ； 3） IE 确 认 ； 4） IPL 评 估 ； 5） 场 景 频 率 计 算 ； 6） 风 险 评 估 与 决 策 ， 分 配 SIF 的 SIL 等 级 ； 7） 下 一 个 SIF 重 复 以 上 步 骤...
