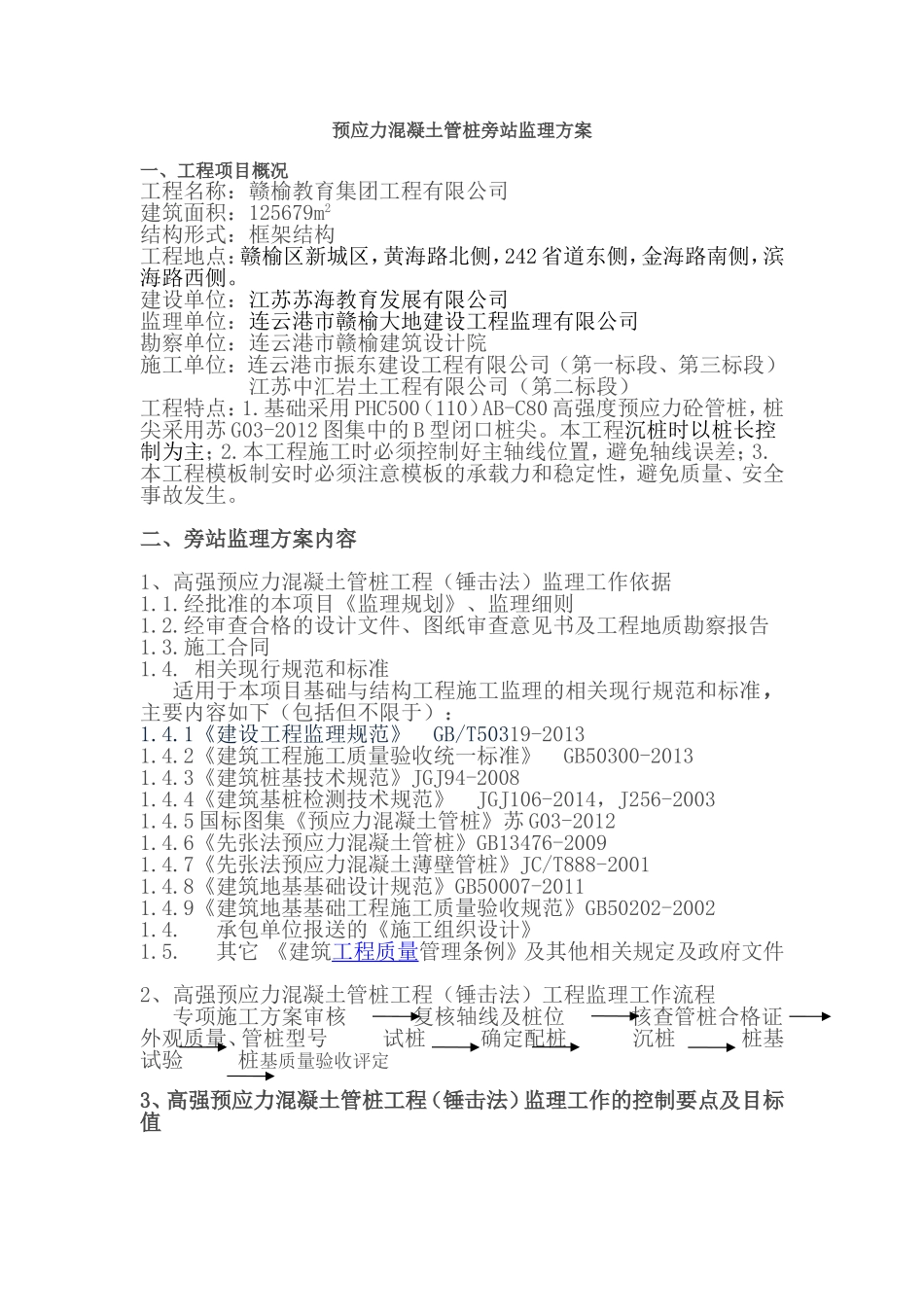

预应力混凝土管桩旁站监理方案一、工程项目概况工程名称：赣榆教育集团工程有限公司建筑面积：125679m2结构形式：框架结构工程地点：赣榆区新城区，黄海路北侧，242省道东侧，金海路南侧，滨海路西侧。建设单位：江苏苏海教育发展有限公司监理单位：连云港市赣榆大地建设工程监理有限公司勘察单位：连云港市赣榆建筑设计院施工单位：连云港市振东建设工程有限公司（第一标段、第三标段）江苏中汇岩土工程有限公司（第二标段）工程特点：1.基础采用PHC500（110）AB-C80高强度预应力砼管桩，桩尖采用苏G03-2012图集中的B型闭口桩尖。本工程沉桩时以桩长控制为主；2.本工程施工时必须控制好主轴线位置，避免轴线误差；3.本工程模板制安时必须注意模板的承载力和稳定性，避免质量、安全事故发生。二、旁站监理方案内容1、高强预应力混凝土管桩工程（锤击法）监理工作依据1.1.经批准的本项目《监理规划》、监理细则1.2.经审查合格的设计文件、图纸审查意见书及工程地质勘察报告1.3.施工合同1.4.相关现行规范和标准适用于本项目基础与结构工程施工监理的相关现行规范和标准，主要内容如下（包括但不限于）：1.4.1《建设工程监理规范》GB/T50319-20131.4.2《建筑工程施工质量验收统一标准》GB50300-20131.4.3《建筑桩基技术规范》JGJ94-20081.4.4《建筑基桩检测技术规范》JGJ106-2014，J256-20031.4.5国标图集《预应力混凝土管桩》苏G03-20121.4.6《先张法预应力混凝土管桩》GB13476-20091.4.7《先张法预应力混凝土薄壁管桩》JC/T888-20011.4.8《建筑地基基础设计规范》GB50007-20111.4.9《建筑地基基础工程施工质量验收规范》GB50202-20021.4.承包单位报送的《施工组织设计》1.5.其它《建筑工程质量管理条例》及其他相关规定及政府文件2、高强预应力混凝土管桩工程（锤击法）工程监理工作流程专项施工方案审核复核轴线及桩位核查管桩合格证外观质量、管桩型号试桩确定配桩沉桩桩基试验桩基质量验收评定3、高强预应力混凝土管桩工程（锤击法）监理工作的控制要点及目标值3.1项目目标值。本项目桩基设计等级为丙级3.2监理工作控制要点本工程桩基为端承-摩擦端承桩。采用锤击法施工，终桩控制标准以控制桩长为主，同时确保桩端进入持力层深度要求，桩端持力层为地质报告中的7层粘土或7-1层中砂层。旁站监测终桩收锤标准以入土深度（桩端设计标高和有效桩长）或长时间打不下去的最后10击（沉入2-3cm）的贯入度为原则，其收锤标准和入土深度必须满足设计要求。4、高强预应力混凝土管桩工程（锤击法）施工监理方法及措施4.1施工准备阶段监理方法及措施4.1.1熟悉桩基施工图，弄清楚具体技术要求标准，参加图纸会审，提出或协助解决图纸中的疑问。4.1.2熟悉掌握地质资料熟悉地质勘察报告，了解土层分部情况、地下水位及持力层情况、钻探点位布置图与总平面布置图关系，并将其做为配桩长度和分析原因的主要依据。4.1.3审核打桩施工方案根据地质情况及施工进度要求，对桩位编号图、桩机的型号、台数、锤重、行走线路、路况及管桩堆放场地等施工方案，进行审核并签署意见。4.1.4协助建设单位做好坐标点和水准标高点对施工单位的移交，确认后监督施工单位对测量点作好标记与保护（必要时作测量基准点移植）。施工单位以其作为轴线控制和标高控制的依据进行桩位放线，监理要做好复核并做好记录。4.1.5安全生产控制审查施工单位的安全生产条件是否满足施工安全要求，并督促施工单位执行安全技术交底制度和遵守安全技术操作规程，健全安全生产管理保证体系和落实安全生产责任制度，配置现场专职安全员并经常对现场的安全进行检查，以确保安全施工。核查桩机安全检测报告或备案证、作业人员上岗证、安全技术交底及安全生产条件情况；监督施工单位落实工程安全保证体系内容。4.1.6原材料质量控制施工单位在选购成品桩，接桩用电焊条等产品时，应将选购产品厂家的备案证、生产许可证、企业资质证明文件、产品合格证、质量检测报告、原材料检测报告的复印件及《材料进场报审单》报监理工程师和业主审核同意后，申报产品才能用于桩基工程施工。4.1.7桩基试桩做好试桩工作，打桩前要进行试桩，试打桩的规格、型...
