安全爬梯安装技术交底

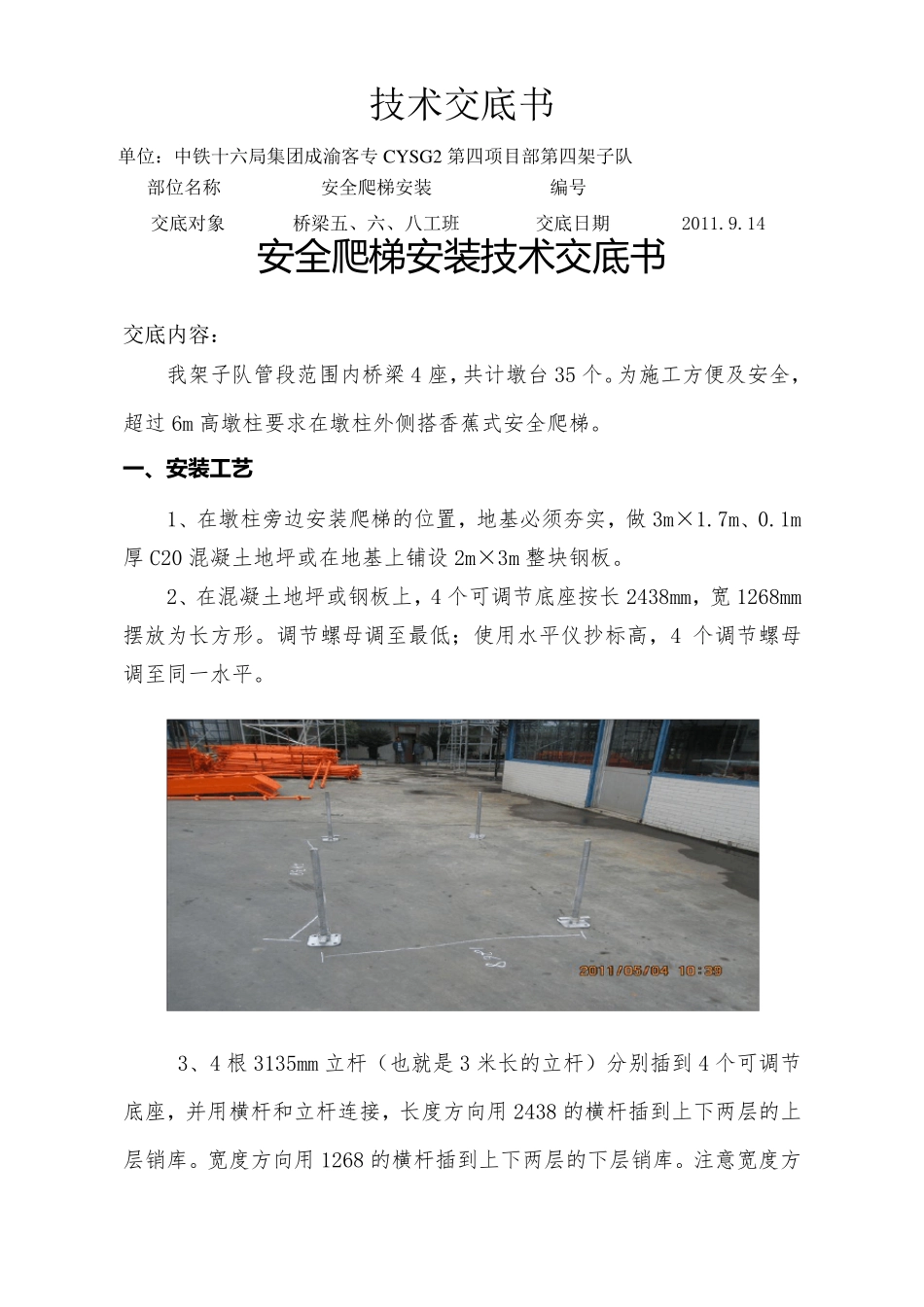

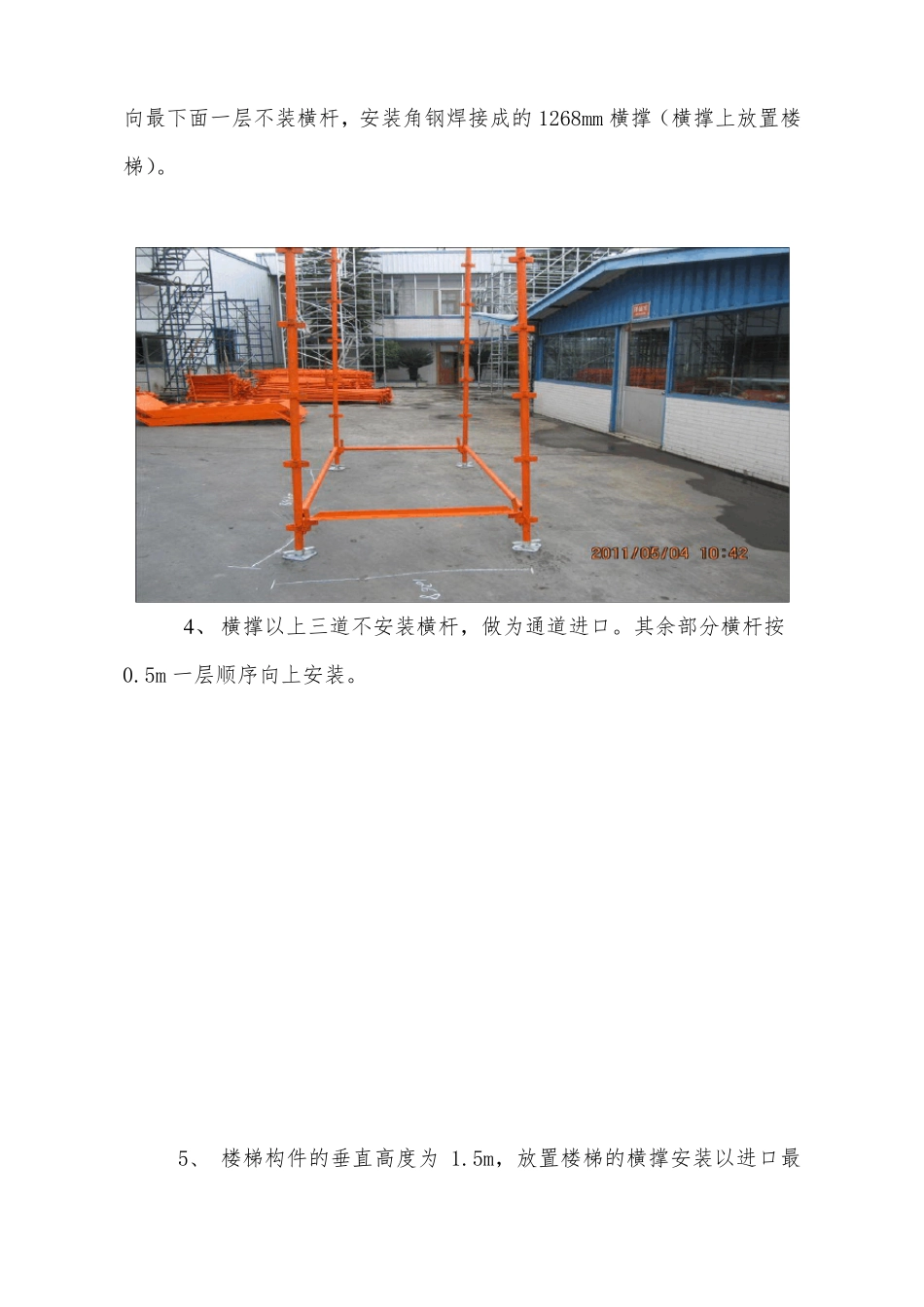

技术交底书 单位：中铁十六局集团成渝客专CY SG2 第四项目部第四架子队 部位名称 安全爬梯安装 编号 交底对象 桥梁五、六、八工班 交底日期 2011.9.14 安 全 爬 梯 安 装 技 术 交 底 书 交底内容： 我架子队管段范围内桥梁4 座，共计墩台35 个。为施工方便及安全，超过6m 高墩柱要求在墩柱外侧搭香蕉式安全爬梯。 一 、安装工艺 1、在墩柱旁边安装爬梯的位置，地基必须夯实，做3m×1.7m、0.1m厚 C20 混凝土地坪或在地基上铺设 2m×3m 整块钢板。 2、在混凝土地坪或钢板上，4 个可调节底座按长 2438mm，宽 1268mm摆放为长方形。调节螺母调至最低；使用水平仪抄标高，4 个调节螺母调至同一水平。 3、4 根 3135mm 立杆（也就是 3 米长的立杆）分别插到 4 个可调节底座，并用横杆和立杆连接，长度方向用 2438 的横杆插到上下两层的上层销库。宽度方向用 1268 的横杆插到上下两层的下层销库。注意宽度方 向最下面一层不装横杆，安装角钢焊接成的1268mm 横撑（横撑上放置楼梯）。 4 、 横撑以上三道不安装横杆，做为通道进口。其余部分横杆按0.5m 一层顺序向上安装。 5、 楼梯构件的垂直高度为1.5m，放置楼梯的横撑安装以进口最 低一层横撑为基准，最低一层横撑对面向上1.5m 处安装一道横撑；之后向上每隔1.5m 交错安装一道横撑（同一垂直面间隔3m 一道横撑）。 6、为保证楼梯结构的整体稳定性，楼梯结构外侧安装斜拉杆。长度方向安装长 3141mm 拉杆；宽度方向安装长 1953mm 拉杆。注意：斜拉杆安装在两层楼梯踏步结构之间，使其与楼梯踏步结构共同增加结构稳定性。 7、楼梯安装随横撑安装同步进行，按照转角平台大的在下、转角平台小的在上的方式将楼梯放置在横撑上。 8、楼梯扶手安装：使用配套的螺丝、螺母将扶手固定在楼梯内面。 9、按照以上顺序，以此类推往上安装。每升高3m 设置一道连墙杆件。利用墩身拉杆孔通过Ф25 钢筋与爬梯立杆连接;无法利用拉杆孔的，在墩身埋设预埋件（角钢、工字钢等）通过钢管与立杆进行连接。连墙杆件没做好不能继续往上安装；并且在每层（3 米）之间用配套螺丝、螺母将上、下层的立杆锁紧。 10、安装防护栏杆：爬梯结构安装到墩顶标高后，安装长 1650mm 的立杆作为护栏使用，并用横杆连接、锁紧；出口方向（通向墩柱的方向）不安装横杆，以便施工人员进出。 二 、拆除要点 1、拆除爬梯结构时，周围设警戒标志，并设专人看管，禁止无...
