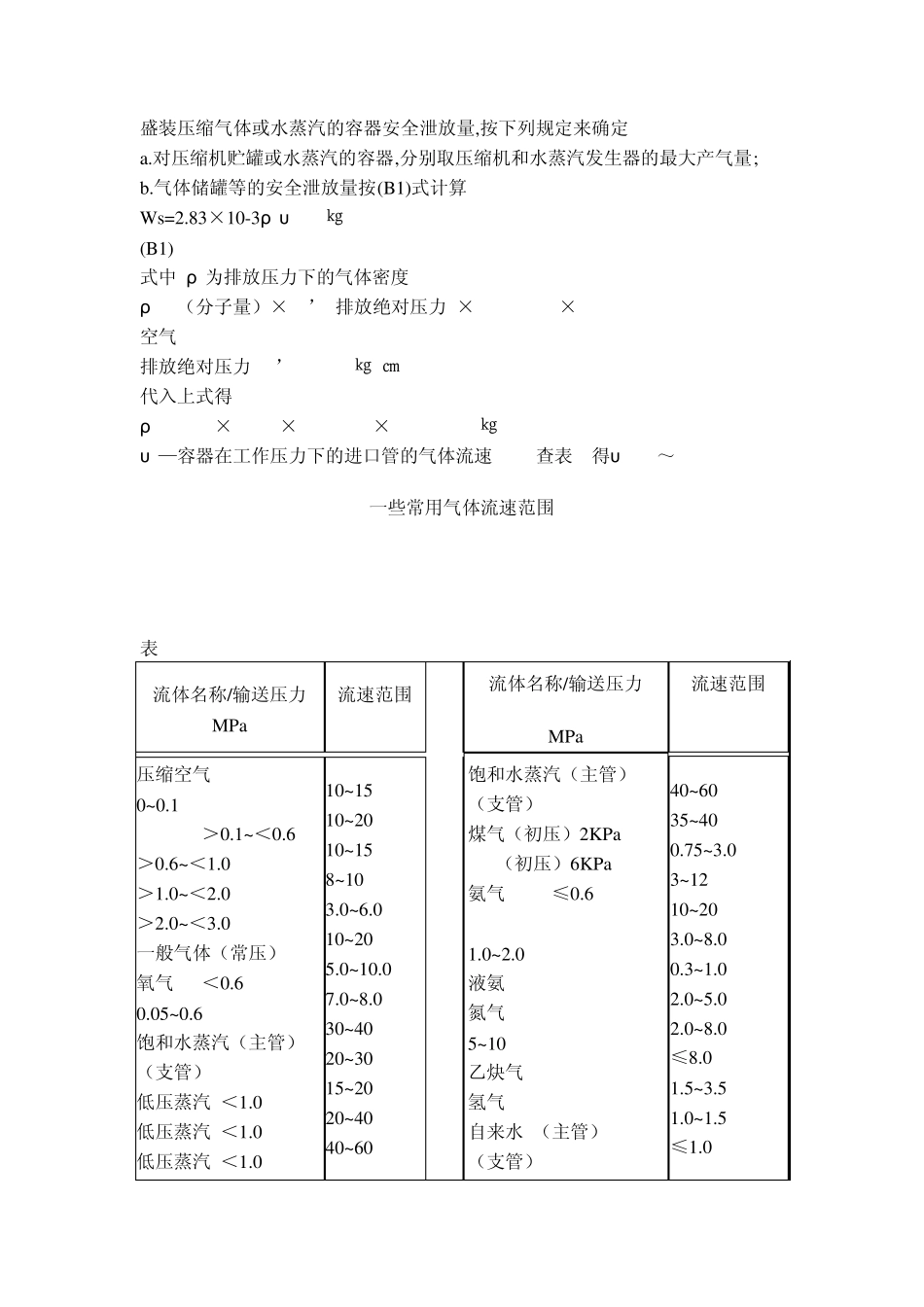

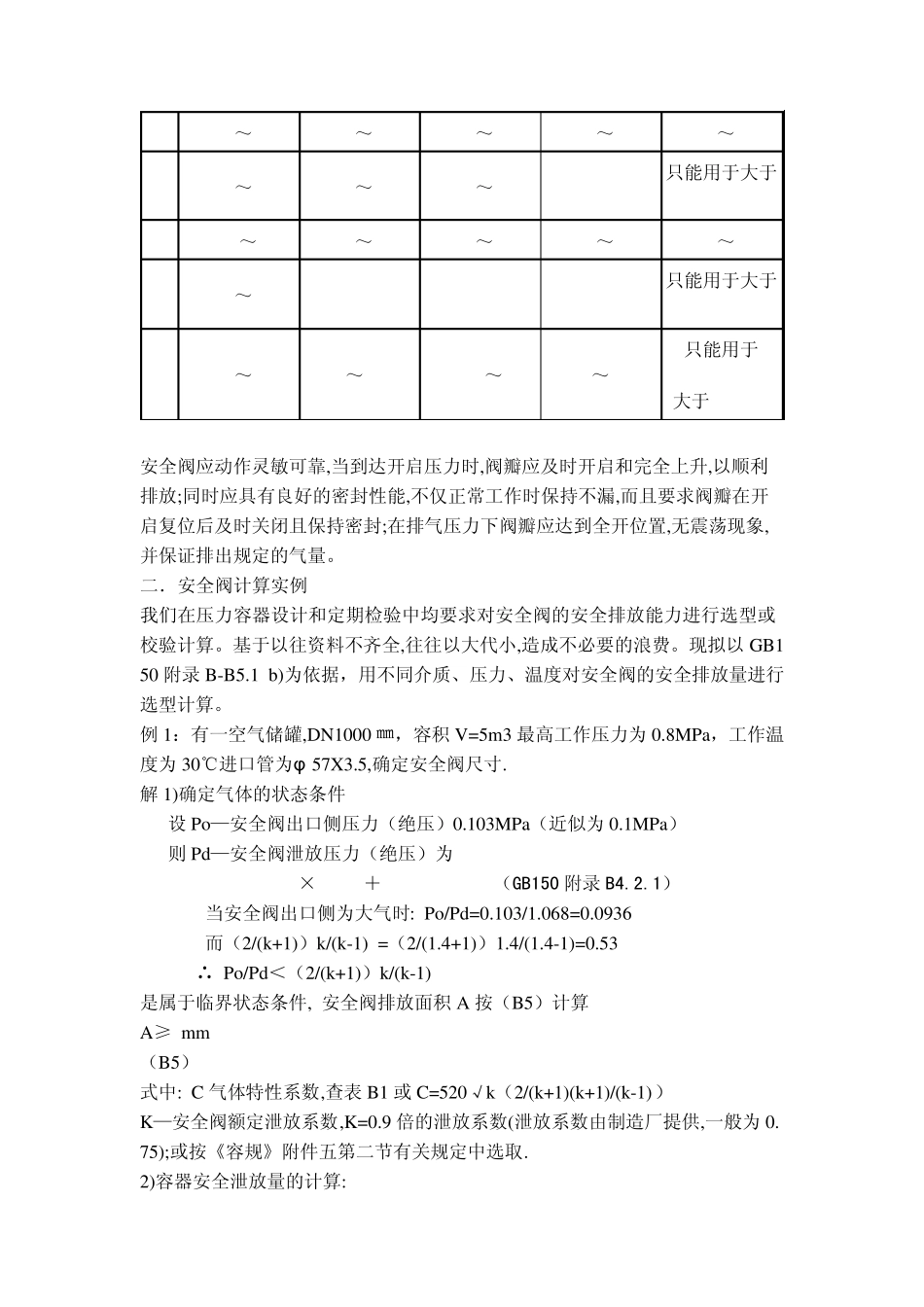

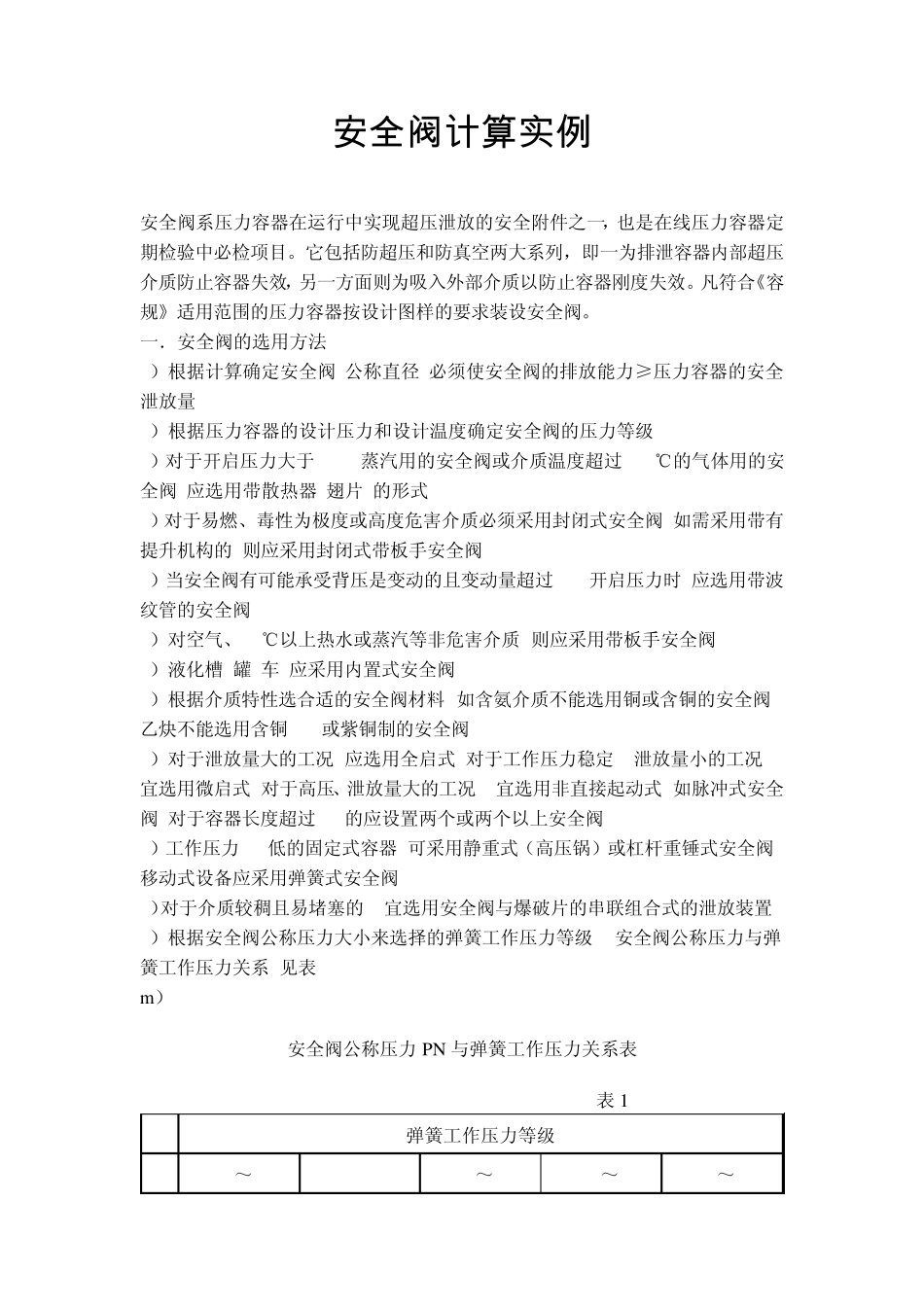

安 全 阀 计 算 实 例 安全阀系压力容器在运行中实现超压泄放的安全附件之一，也是在线压力容器定期检验中必检项目。它包括防超压和防真空两大系列，即一为排泄容器内部超压介质防止容器失效，另一方面则为吸入外部介质以防止容器刚度失效。凡符合《容规》适用范围的压力容器按设计图样的要求装设安全阀。 一．安全阀的选用方法 a）根据计算确定安全阀.公称直径.必须使安全阀的排放能力≥压力容器的安全泄放量 b）根据压力容器的设计压力和设计温度确定安全阀的压力等级; c）对于开启压力大于3MPa蒸汽用的安全阀或介质温度超过320℃的气体用的安全阀,应选用带散热器(翅片)的形式; d）对于易燃、毒性为极度或高度危害介质必须采用封闭式安全阀,如需采用带有提升机构的,则应采用封闭式带板手安全阀; e）当安全阀有可能承受背压是变动的且变动量超过10%开启压力时,应选用带波纹管的安全阀; f）对空气、60℃以上热水或蒸汽等非危害介质,则应采用带板手安全阀 g）液化槽(罐)车,应采用内置式安全阀. h）根据介质特性选合适的安全阀材料:如含氨介质不能选用铜或含铜的安全阀;乙炔不能选用含铜 70%或紫铜制的安全阀. i）对于泄放量大的工况,应选用全启式;对于工作压力稳定, 泄放量小的工况,宜选用微启式;对于高压、泄放量大的工况, 宜选用非直接起动式,如脉冲式安全阀.对于容器长度超过6m的应设置两个或两个以上安全阀. j）工作压力Pw低的固定式容器,可采用静重式（高压锅）或杠杆重锤式安全阀.移动式设备应采用弹簧式安全阀. k）对于介质较稠且易堵塞的, 宜选用安全阀与爆破片的串联组合式的泄放装置 . l）根据安全阀公称压力大小来选择的弹簧工作压力等级. 安全阀公称压力与弹簧工作压力关系,见表 1 m ） 安全阀公称压力PN 与弹簧工作压力关系表 表 1 PN 弹簧工作压力等级 1.6 0.06～0.1 >0.12 >0.16～0.25 >0.25～0.4 >0.4～0.5 >0.5～0.6 >0.6～0.8 >0.8～1.0 >1.0～1.3 >1.3～1.6 2.5 >1.3～1.6 >1.6～2.0 >2.0～2.5 只能用于大于1.3MP 6.4 ->1.3～1.6 >1.6～2.0 >2.0～2.5 >2.5～3.2 >3.2～4.0 >4.0～6.4 只能用于大于1.3MPa 10 >4～5 >5～6.4 >6.4～8 >8～10 只能用于 大于 4.0MPa 安全阀应动作灵敏可靠,当到达开启压力时,阀瓣应及时开启和完全上升,以顺利排放;同时应具有良好的密封性能,不仅正常工作时保持不漏,而且要求阀瓣在开启复位后及时关闭且保持密封;在排气压力下阀瓣...
