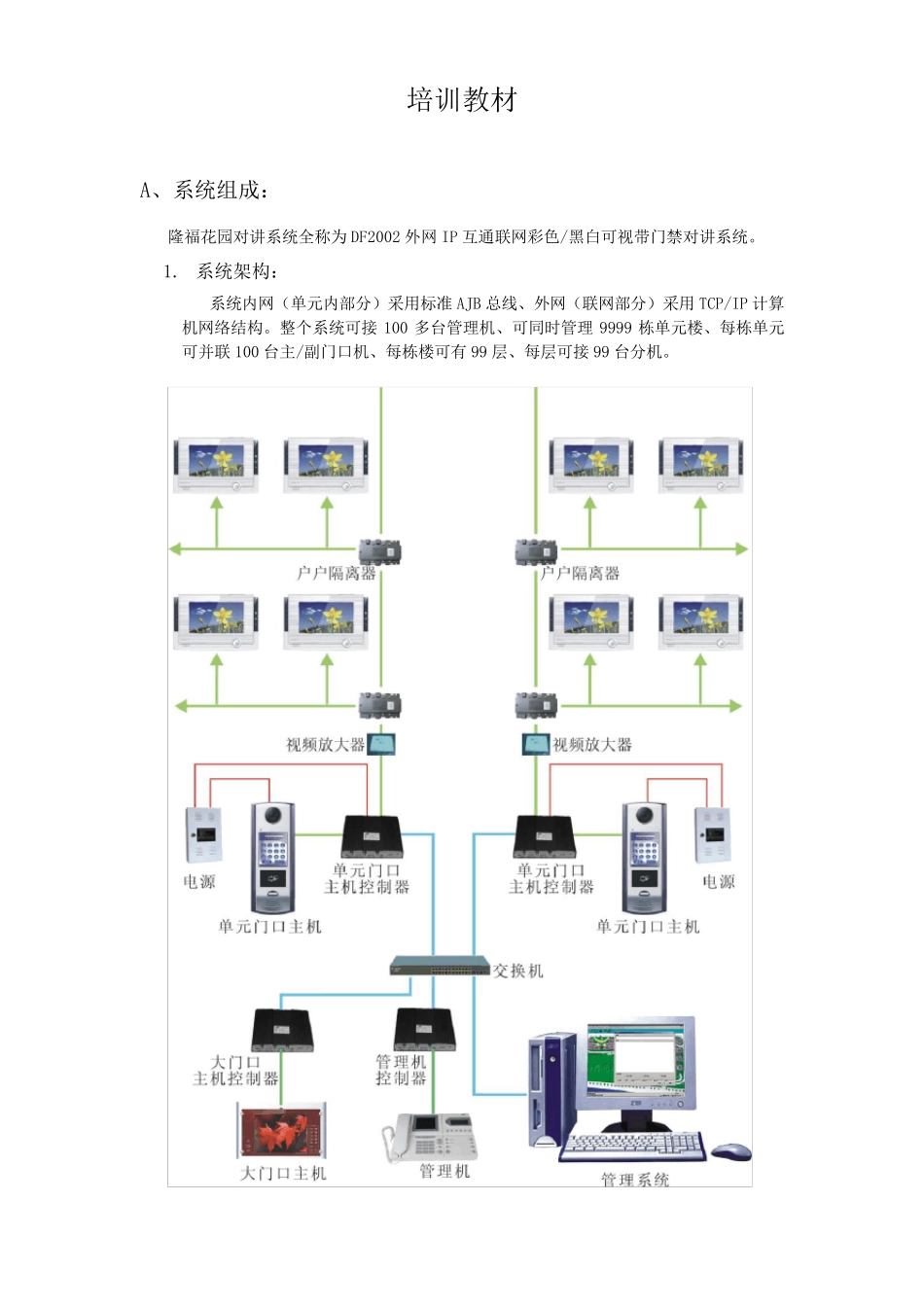

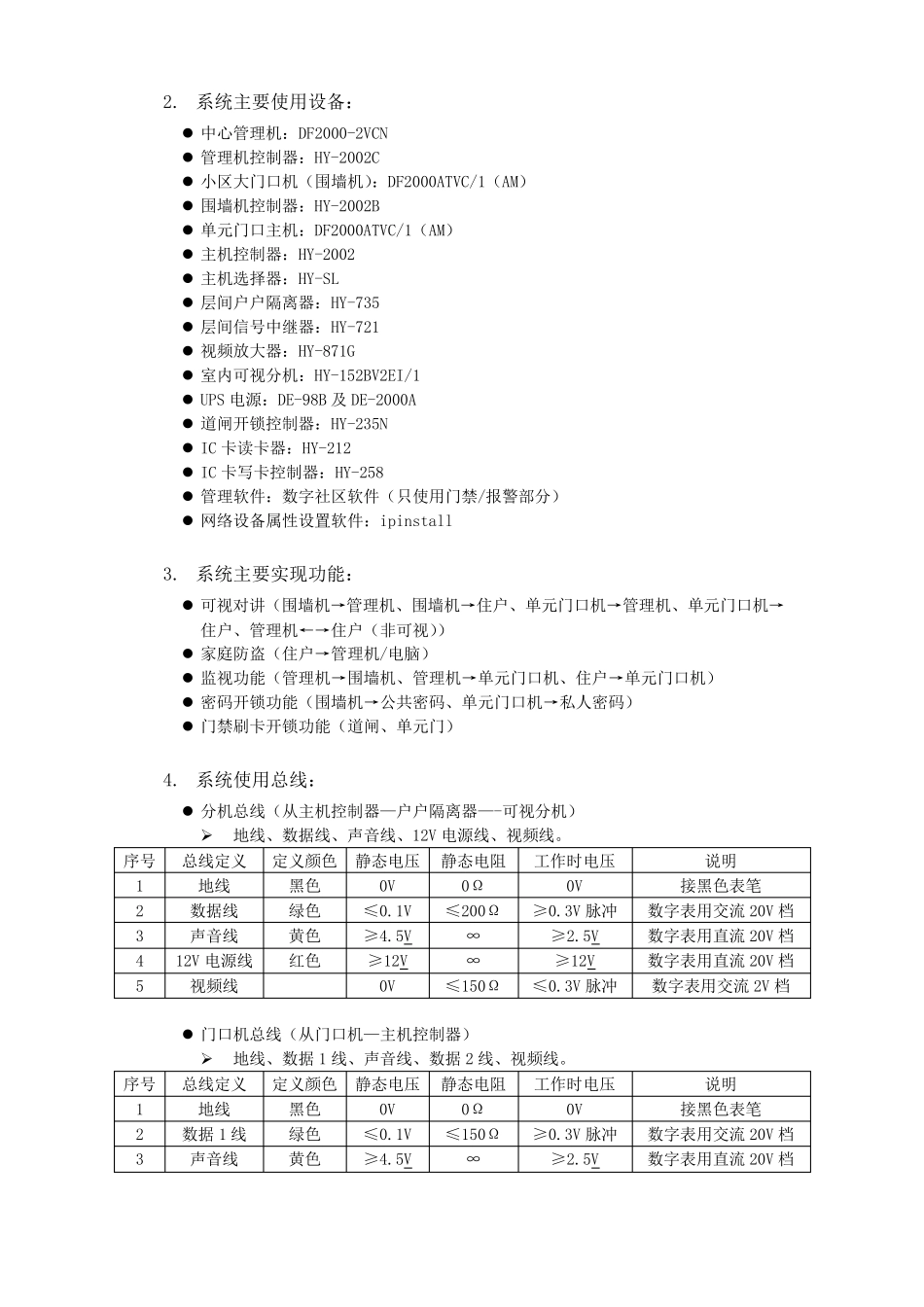

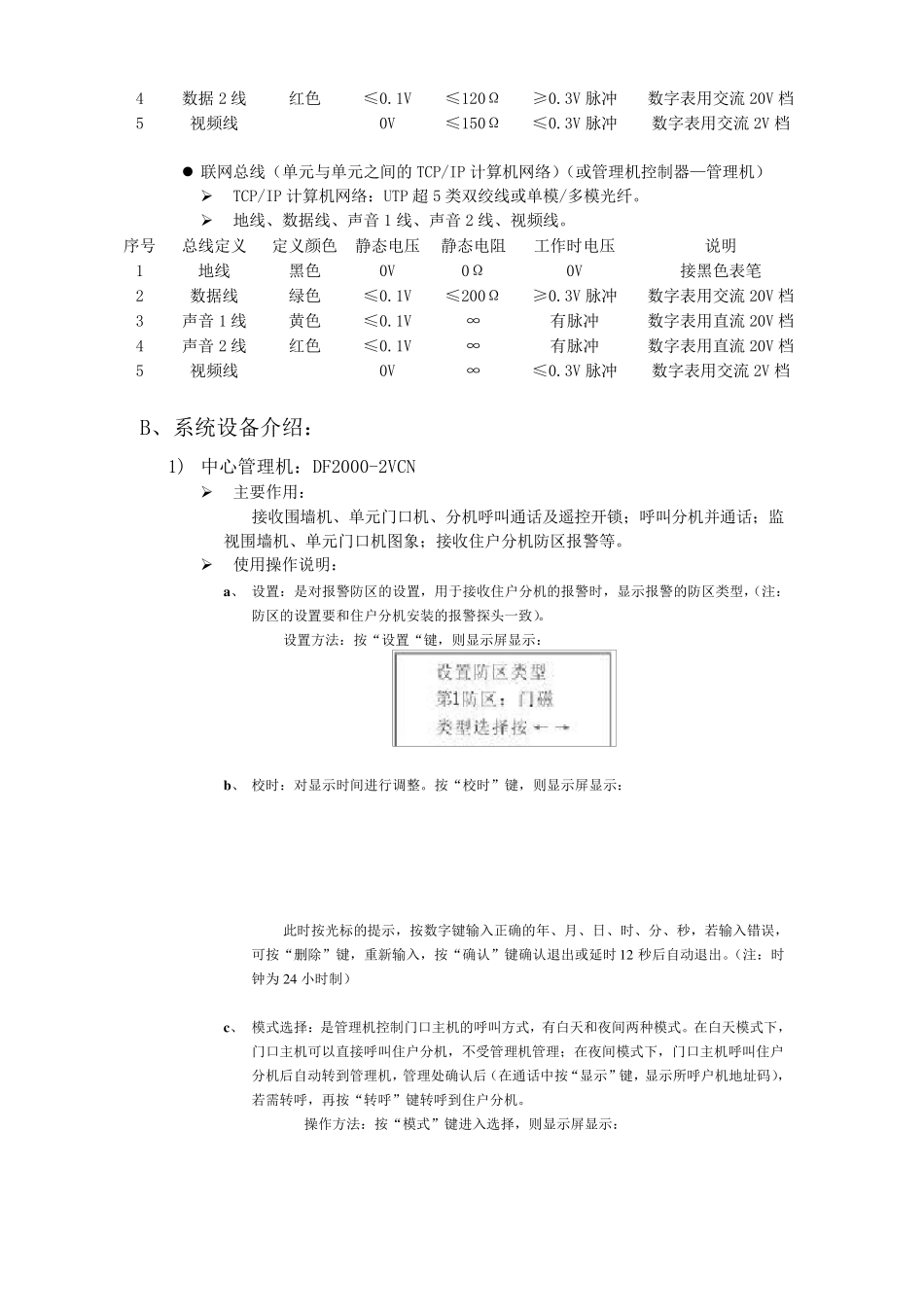

培训教材 A、系统组成： 隆福花园对讲系统全称为 DF2002 外网 IP 互通联网彩色/黑白可视带门禁对讲系统。 1. 系统架构： 系统内网（单元内部分）采用标准 AJB 总线、外网（联网部分）采用 TCP/IP 计算机网络结构。整个系统可接 100 多台管理机、可同时管理 9999 栋单元楼、每栋单元可并联 100 台主/副门口机、每栋楼可有 99 层、每层可接 99 台分机。 2. 系统主要使用设备：  中心管理机：DF2000-2VCN  管理机控制器：HY-2002C  小区大门口机（围墙机）：DF2000ATVC/1（AM）  围墙机控制器：HY-2002B  单元门口主机：DF2000ATVC/1（AM）  主机控制器：HY-2002  主机选择器：HY-SL  层间户户隔离器：HY-735  层间信号中继器：HY-721  视频放大器：HY-871G  室内可视分机：HY-152BV2EI/1  UPS 电源：DE-98B 及DE-2000A  道闸开锁控制器：HY-235N  IC 卡读卡器：HY-212  IC 卡写卡控制器：HY-258  管理软件：数字社区软件（只使用门禁/报警部分）  网络设备属性设置软件：ipinstall 3. 系统主要实现功能：  可视对讲（围墙机→管理机、围墙机→住户、单元门口机→管理机、单元门口机→住户、管理机←→住户（非可视））  家庭防盗（住户→管理机/电脑）  监视功能（管理机→围墙机、管理机→单元门口机、住户→单元门口机）  密码开锁功能（围墙机→公共密码、单元门口机→私人密码）  门禁刷卡开锁功能（道闸、单元门） 4. 系统使用总线：  分机总线（从主机控制器—户户隔离器—-可视分机） ➢ 地线、数据线、声音线、12V 电源线、视频线。 序号 总线定义 定义颜色 静态电压 静态电阻 工作时电压 说明 1 地线 黑色 0V 0Ω 0V 接黑色表笔 2 数据线 绿色 ≤0.1V ≤200Ω ≥0.3V 脉冲 数字表用交流 20V 档 3 声音线 黄色 ≥4.5V ∞ ≥2.5V 数字表用直流 20V 档 4 12V 电源线 红色 ≥12V ∞ ≥12V 数字表用直流 20V 档 5 视频线 0V ≤150Ω ≤0.3V 脉冲 数字表用交流 2V 档  门口机总线（从门口机—主机控制器） ➢ 地线、数据1 线、声音线、数据2 线、视频线。 序号 总线定义 定义颜色 静态电压 静态电阻 工作时电压 说明 1 地线 黑色 0V 0Ω 0V 接黑色表笔 2 数据1 线 绿色 ≤0.1V ≤150Ω ≥0.3V 脉冲 数字表用交流 20V ...
