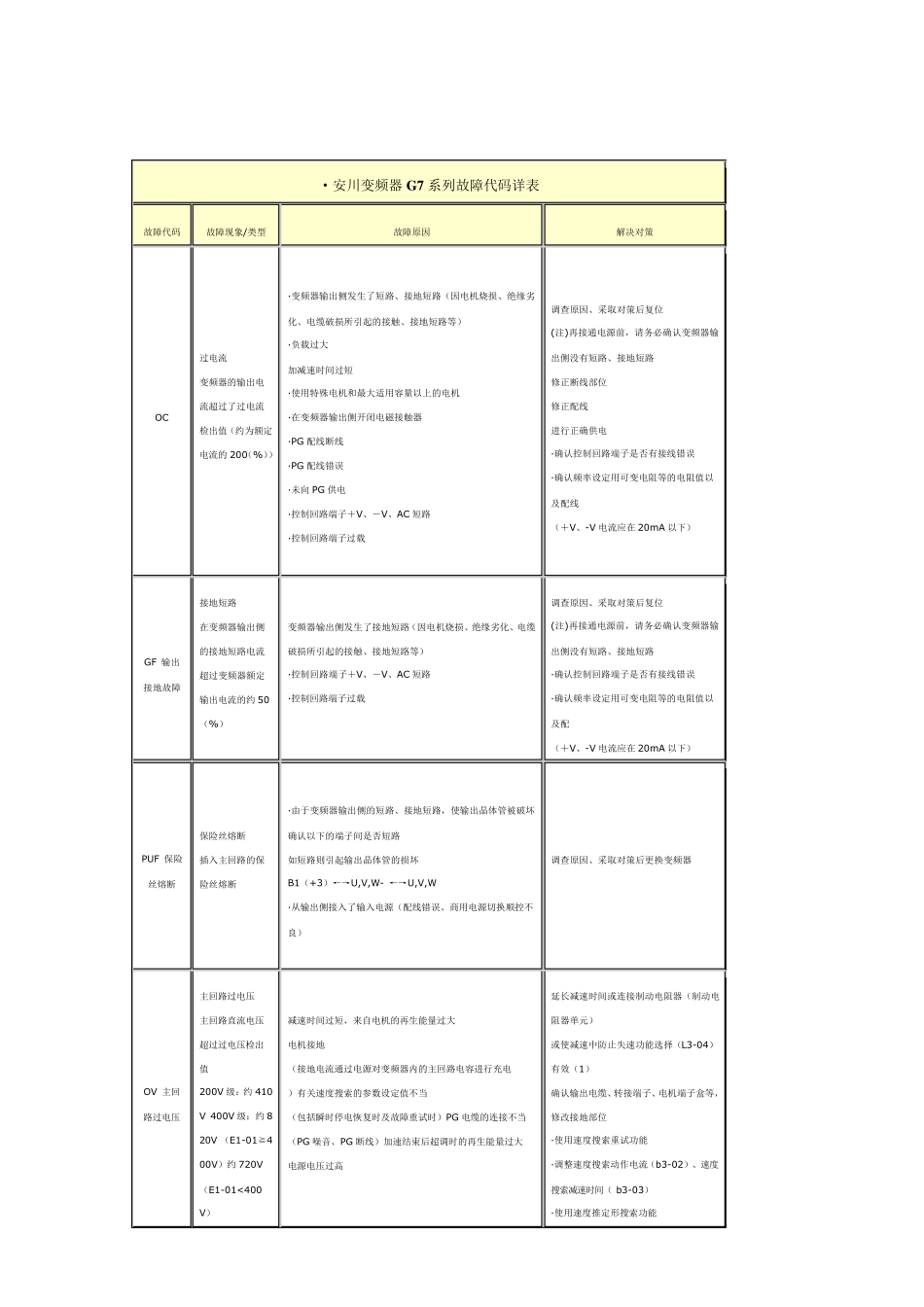

·安川变频器 G 7 系列故障代码详表 故障代码 故障现象/类型 故障原因 解决对策 OC 过电流 变频器的输出电流超过了过电流检出值（约为额定电流的 200（%）） ·变频器输出侧发生了短路、接地短路（因电机烧损、绝缘劣化、电缆破损所引起的接触、接地短路等） ·负载过大 加减速时间过短 ·使用特殊电机和最大适用容量以上的电机 ·在变频器输出侧开闭电磁接触器 ·PG 配线断线 ·PG 配线错误 ·未向 PG 供电 ·控制回路端子＋V、－V、AC 短路 ·控制回路端子过载 调查原因、采取对策后复位 (注)再接通电源前，请务必确认变频器输出侧没有短路、接地短路 修正断线部位 修正配线 进行正确供电 ·确认控制回路端子是否有接线错误 ·确认频率设定用可变电阻等的电阻值以及配线 （＋V、-V 电流应在 20mA 以下） GF 输出接地故障 接地短路 在变频器输出侧的接地短路电流超过变频器额定输出电流的约 50（%） 变频器输出侧发生了接地短路（因电机烧损、绝缘劣化、电缆破损所引起的接触、接地短路等） ·控制回路端子＋V、－V、AC 短路 ·控制回路端子过载 调查原因、采取对策后复位 (注)再接通电源前，请务必确认变频器输出侧没有短路、接地短路 ·确认控制回路端子是否有接线错误 ·确认频率设定用可变电阻等的电阻值以及配 （＋V、-V 电流应在 20mA 以下） PUF 保险丝熔断 保险丝熔断 插入主回路的保险丝熔断 ·由于变频器输出侧的短路、接地短路，使输出晶体管被破坏 确认以下的端子间是否短路 如短路则引起输出晶体管的损坏 B1（+3）←→U,V,W- ←→U,V,W ·从输出侧接入了输入电源（配线错误、商用电源切换顺控不良） 调查原因、采取对策后更换变频器 OV 主回路过电压 主回路过电压 主回路直流电压超过过电压检出值 200V 级：约 410V 400V 级：约 820V （E1-01≧400V）约 720V （E1-01<400V） 减速时间过短，来自电机的再生能量过大 电机接地 （接地电流通过电源对变频器内的主回路电容进行充电 ）有关速度搜索的参数设定值不当 （包括瞬时停电恢复时及故障重试时）PG 电缆的连接不当 （PG 噪音、PG 断线）加速结束后超调时的再生能量过大 电源电压过高 延长减速时间或连接制动电阻器（制动电阻器单元） 或使减速中防止失速功能选择（L3-04）有效（1） 确认输出电缆、转接端子、电机端子盒等，修改接地部位 ·使用速度搜索重试功能 ·调整速度搜索动作...
