框架涵作业指导书VIP专享

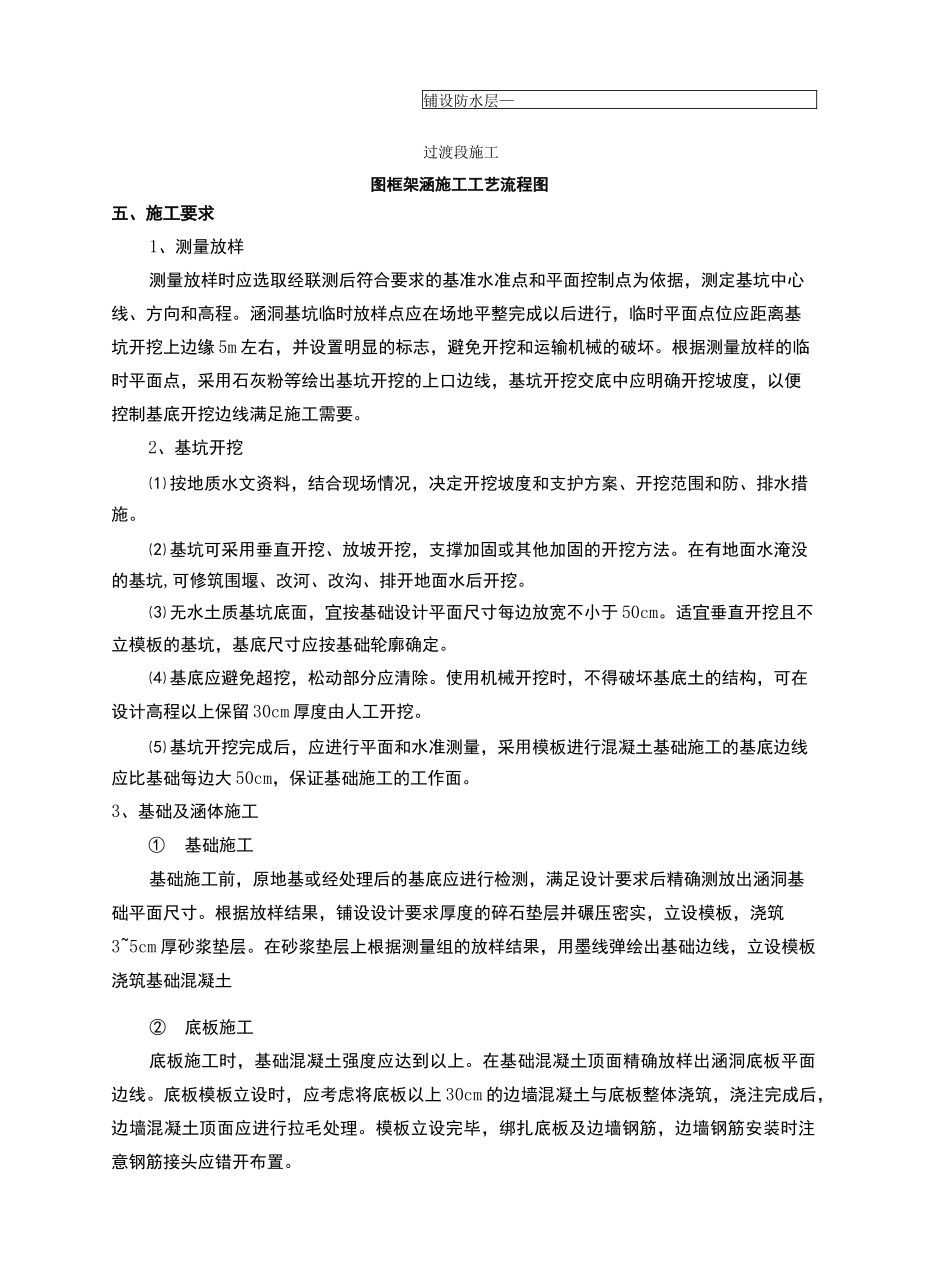

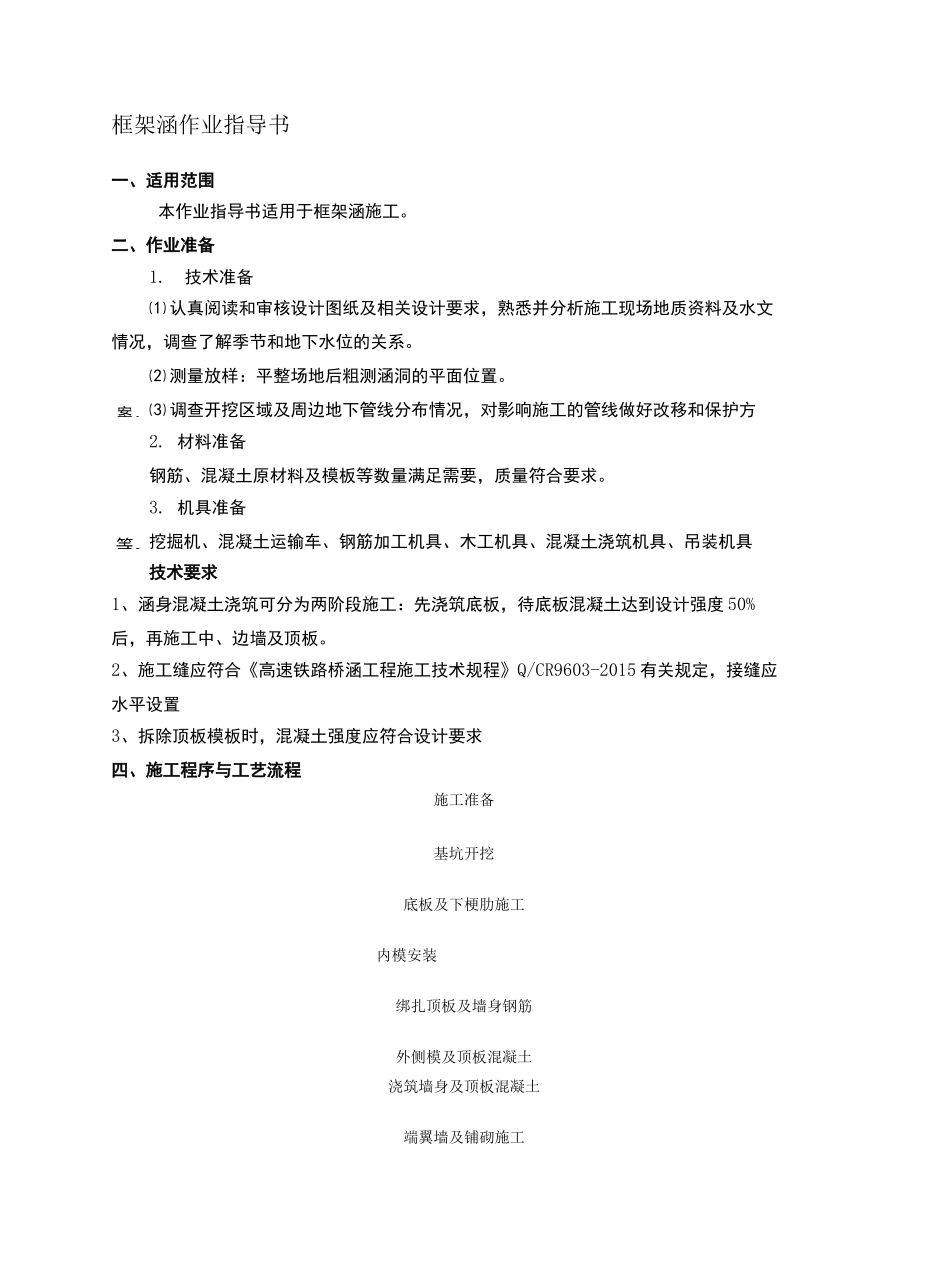

Preparedon22November2020案。等。框架涵作业指导书一、适用范围本作业指导书适用于框架涵施工。二、作业准备1.技术准备⑴ 认真阅读和审核设计图纸及相关设计要求，熟悉并分析施工现场地质资料及水文情况，调查了解季节和地下水位的关系。⑵ 测量放样：平整场地后粗测涵洞的平面位置。⑶ 调查开挖区域及周边地下管线分布情况，对影响施工的管线做好改移和保护方2. 材料准备钢筋、混凝土原材料及模板等数量满足需要，质量符合要求。3. 机具准备挖掘机、混凝土运输车、钢筋加工机具、木工机具、混凝土浇筑机具、吊装机具技术要求1、涵身混凝土浇筑可分为两阶段施工：先浇筑底板，待底板混凝土达到设计强度 50%后，再施工中、边墙及顶板。2、施工缝应符合《高速铁路桥涵工程施工技术规程》Q/CR9603-2015 有关规定，接缝应水平设置3、拆除顶板模板时，混凝土强度应符合设计要求四、施工程序与工艺流程施工准备基坑开挖底板及下梗肋施工内模安装绑扎顶板及墙身钢筋外侧模及顶板混凝土浇筑墙身及顶板混凝土端翼墙及铺砌施工铺设防水层—过渡段施工图框架涵施工工艺流程图五、施工要求1、测量放样测量放样时应选取经联测后符合要求的基准水准点和平面控制点为依据，测定基坑中心线、方向和高程。涵洞基坑临时放样点应在场地平整完成以后进行，临时平面点位应距离基坑开挖上边缘 5m 左右，并设置明显的标志，避免开挖和运输机械的破坏。根据测量放样的临时平面点，采用石灰粉等绘出基坑开挖的上口边线，基坑开挖交底中应明确开挖坡度，以便控制基底开挖边线满足施工需要。2、基坑开挖⑴ 按地质水文资料，结合现场情况，决定开挖坡度和支护方案、开挖范围和防、排水措施。⑵ 基坑可采用垂直开挖、放坡开挖，支撑加固或其他加固的开挖方法。在有地面水淹没的基坑,可修筑围堰、改河、改沟、排开地面水后开挖。⑶ 无水土质基坑底面，宜按基础设计平面尺寸每边放宽不小于 50cm。适宜垂直开挖且不立模板的基坑，基底尺寸应按基础轮廓确定。⑷ 基底应避免超挖，松动部分应清除。使用机械开挖时，不得破坏基底土的结构，可在设计高程以上保留 30cm 厚度由人工开挖。⑸ 基坑开挖完成后，应进行平面和水准测量，采用模板进行混凝土基础施工的基底边线应比基础每边大 50cm，保证基础施工的工作面。3、基础及涵体施工①基础施工基础施工前，原地基或经处理后的基底应进行检测，满足设计要求后精确测放出涵洞基础平面尺寸。根据放样结果，铺设设计要求...
