胜利接地电阻测试仪VICTOR 4105A 说明书

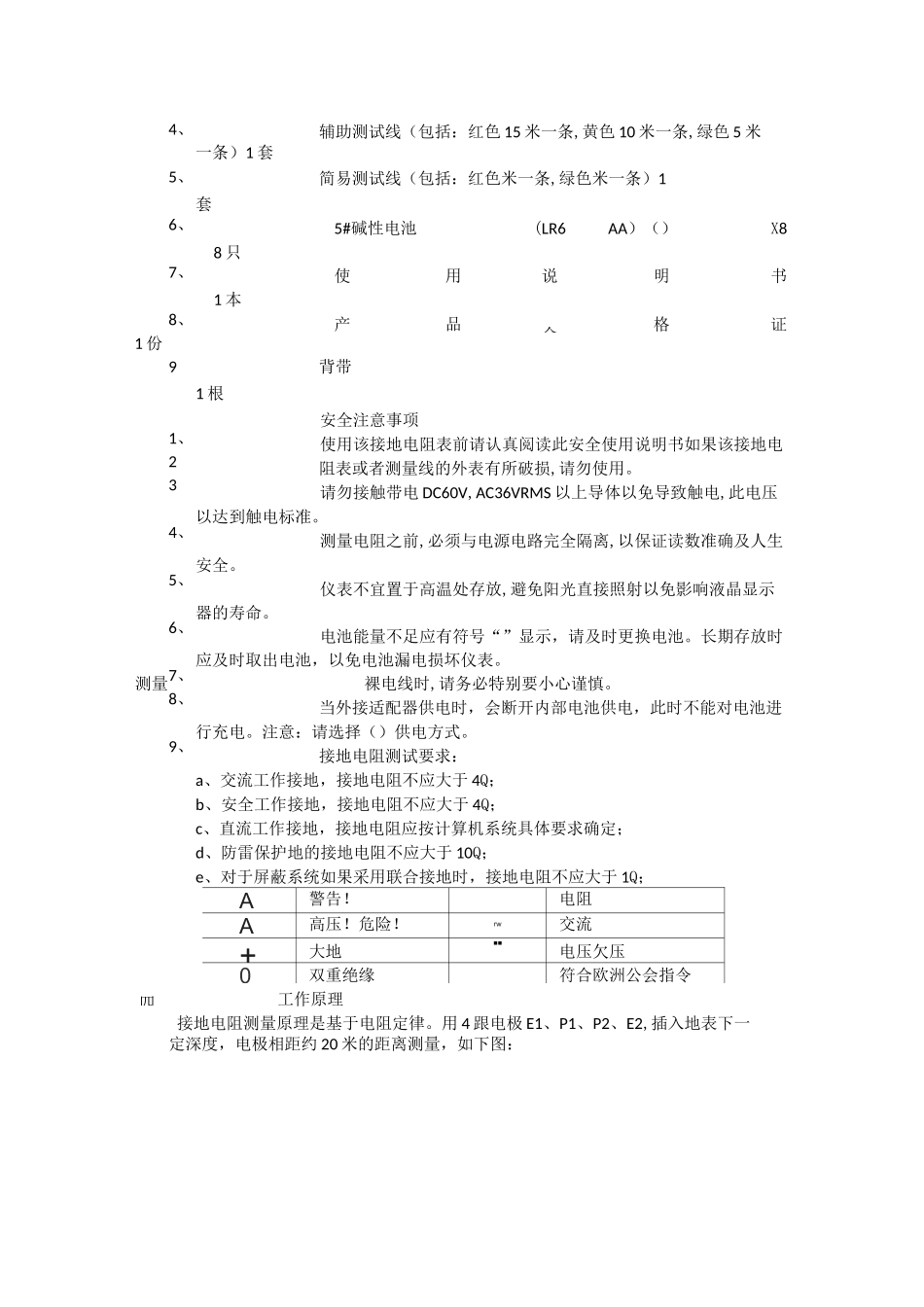

胜利接地电阻测试仪 VICTOR4105A 说明书目录一、概述…………………………………………………………………………………………1二、开箱检查…………………………………………………………………………………1三、安全注意事项……………………………………………………………………………1四、工作原理…………………………………………………………………………………2五、外观说明…………………………………………………………………………………2六、技术特性…………………………………………………………………………………3七、电阻测量方法……………………………………………………………………………3八、电池安装…………………………………………………………………………………5九、故障排除…………………………………………………………………………………5警告本说明书包括警告和安全规格，必须严格遵守以确保安全，在使用本仪表之前请详细阅读操作说明。概述VICTOR4105A 接地电阻测试仪是一款专业测试电气设备接地电阻的仪器，对传统接地电阻测试仪的电路、结构、工艺进行了改良，再加上美观实用的新潮款式，使之功能更全，准确度更高，操作更方便可靠，防尘防潮的结构，更适合野外使用。它可用于各种电力系统、电力设备、防雷设备等接地系统的接地电阻值，还可以测量交流电压。开箱检查1、VICTOR4105A接地电阻表1 台2、帆布袋1 个3、接地钢钎2 个四、辅助测试线（包括：红色 15 米一条,黄色 10 米一条,绿色 5 米一条）1 套简易测试线（包括：红色米一条,绿色米一条）1套5#碱性电池(LR6AA）（）X88 只使用说明书1 本产品合格证1 份背带1 根安全注意事项使用该接地电阻表前请认真阅读此安全使用说明书如果该接地电阻表或者测量线的外表有所破损,请勿使用。请勿接触带电 DC60V,AC36VRMS 以上导体以免导致触电,此电压以达到触电标准。测量电阻之前,必须与电源电路完全隔离,以保证读数准确及人生安全。仪表不宜置于高温处存放,避免阳光直接照射以免影响液晶显示器的寿命。电池能量不足应有符号“”显示，请及时更换电池。长期存放时应及时取出电池，以免电池漏电损坏仪表。测量裸电线时,请务必特别要小心谨慎。当外接适配器供电时，会断开内部电池供电，此时不能对电池进行充电。注意：请选择（）供电方式。接地电阻测试要求：a、交流工作接地，接地电阻不应大于 4Q；b、安全工作接地，接地电阻不应大于 4Q；c、...
