广播系统施工工艺

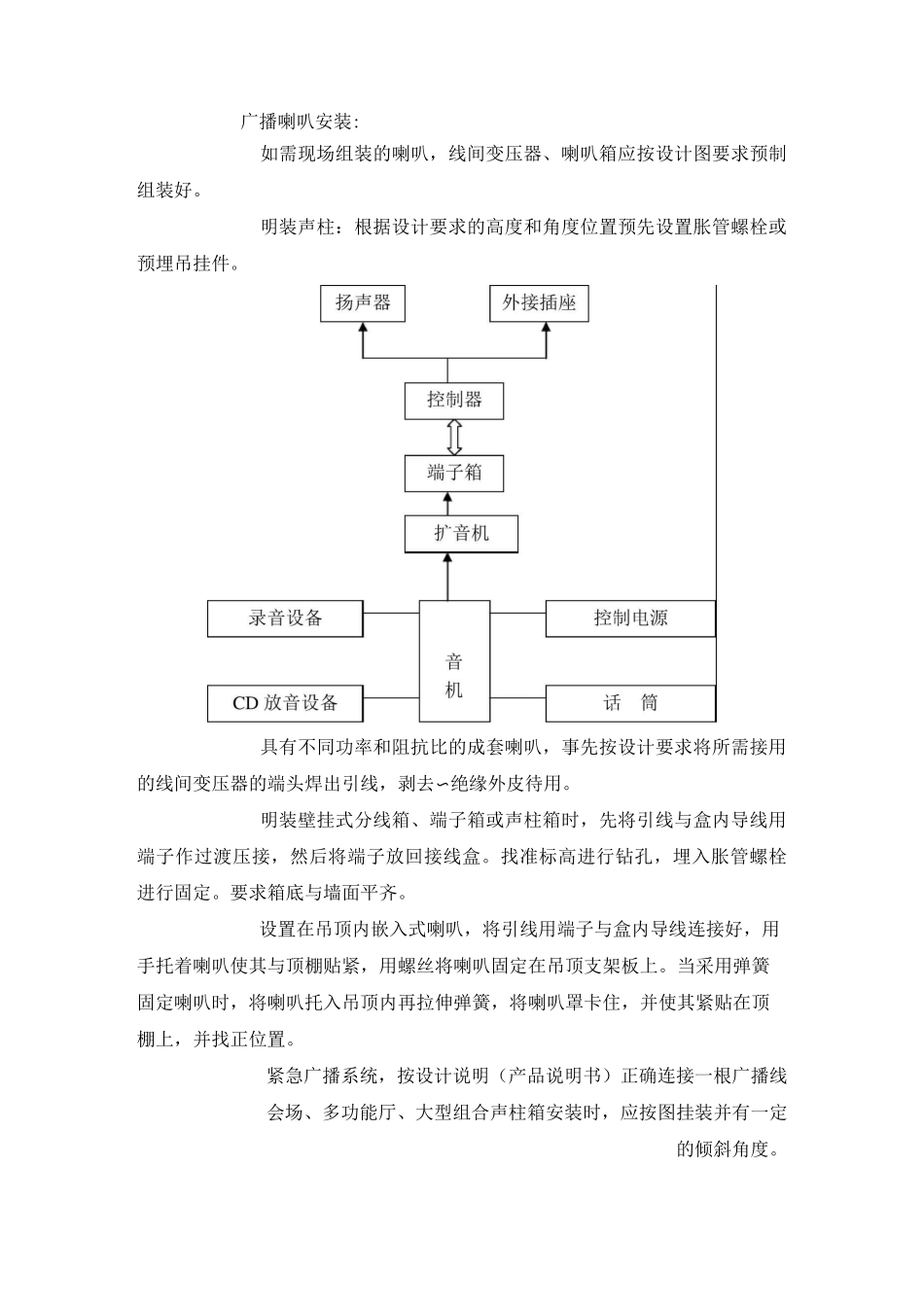

广播系统施工工艺适用范围本标准适用于建筑物内广播系统的安装。引用标准《建筑电气工程施工质量验收规范》《智能建筑工程质量验收规范》设备及材料要求喇叭（扬声器）：有电动式、静电式、电磁式和离子式等多种。其中电动式扬声器应用最广，它又分纸盒扬声器和号筒扬声器两种。选用时应根据设计要求的规格型号，注意标称功率和阻抗等参数，并有产品合格证。声箱：它包括喇叭（扬声器）、箱体、护罩等附件，是定型产品，选用时应符合设计要求的规格型号，并有产品合格证。线间变压器（输送变压器）。它用于扩音机与扬声器之间进行阻抗变换，扩音机输出端为高阻抗输出，扬声器端为低阻抗匹配。选用时应符合设计要求的规格型号，并有产品合格证。分线箱、端子箱：干路与支路分线路之用，箱体采用定型产品。并附有产品合格证。控制器：控制音量大小的装置，应选用定型产品，并有产品合格证。外接插座：为广播专用插座，采用定型产品并附有产品合格证。扩音机：它是扩声系统主机，应根据扩声系统的音质标准和所需容量选择相应等级和规格的产品。根据设计要求进行选择，并有产品合格证。增音机：前级增音机又称调音盒，应根据设计要求选用定型产品，并有产品合格证。声频处理设备：它包括频率均衡器、人工混响器、延时器、压缩器、限幅器以及噪声增益自动控制器等。应根据设计要求选用定型产品，并有产品合格证。常用连线规格见表表连线规格表导线规格铜丝股数导线截面积（mm2）每根导线毎 100 米的电阻值（Q）毎股铜丝线径（卫）12/0.150.27.516/0.15|0.2623/0.150.4440/0.150.72.240/0.1931.111.5应根据设计要求选择相应规格的绝缘塑料铜芯多股导线并有产品合格证。单芯、双芯、四芯屏蔽线或屏蔽电缆应根据设计要求选用，并有产品合格证。其它音响设备如唱机、收录机、话筒、控制电源、稳压电源等设备都必须符合设计要求的规格型号。镀锌材料：有机螺丝、平垫、弹簧垫圈、金属膨胀螺栓。其它材料：塑料胀管、接线端子、钻头、焊锡、焊剂、各类插头等。主要机具：手电钻、冲击钻、钢丝钳子、剥线钳、电工刀、一字改锥、十字改锥、尖嘴钳、扁口钳。万用表、工具袋、水平尺、拉线、线坠作业条件：广播系统的管线、盒、箱均已敷设完毕。土建装修及浆活全部完成。大型机柜的基础槽钢设置完成。吊顶的喇叭预留孔按实际尺寸已经留好。操作工艺工艺流程：广播喇叭安装:如需现场组装的喇叭，线间变压器、喇叭箱应按设计图要求预制组装好。明装声柱：根据设计...
