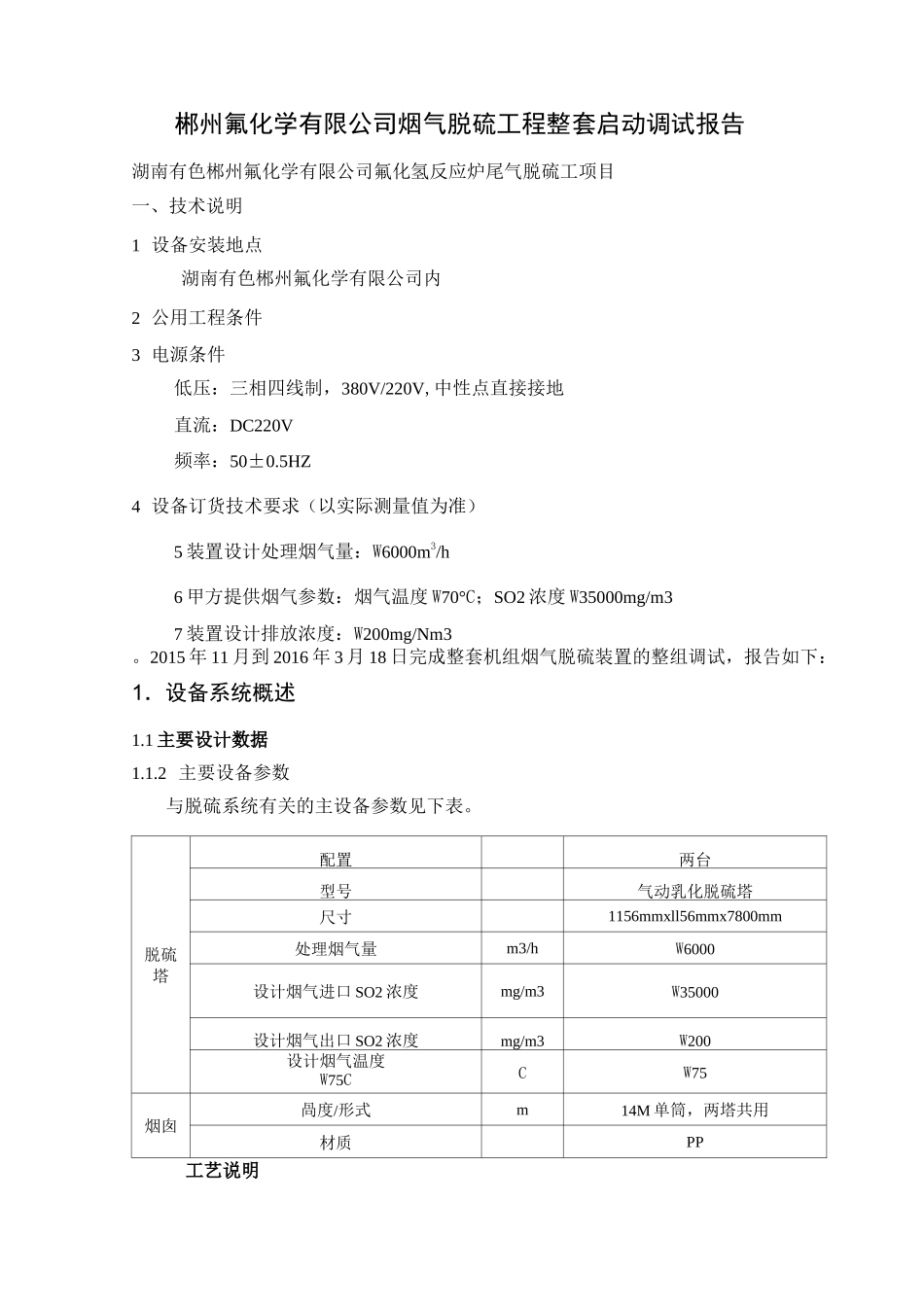

郴州氟化学有限公司烟气脱硫工程整套启动调试报告湖南有色郴州氟化学有限公司氟化氢反应炉尾气脱硫工项目一、技术说明1 设备安装地点湖南有色郴州氟化学有限公司内2 公用工程条件3 电源条件低压：三相四线制，380V/220V,中性点直接接地直流：DC220V频率：50±0.5HZ4 设备订货技术要求（以实际测量值为准）5 装置设计处理烟气量：W6000m3/h6 甲方提供烟气参数：烟气温度 W70°C；SO2 浓度 W35000mg/m37 装置设计排放浓度：W200mg/Nm3。2015 年 11 月到 2016 年 3 月 18 日完成整套机组烟气脱硫装置的整组调试，报告如下：1．设备系统概述1.1 主要设计数据1.1.2 主要设备参数与脱硫系统有关的主设备参数见下表。脱硫塔配置两台型号气动乳化脱硫塔尺寸1156mmxll56mmx7800mm处理烟气量m3/hW6000设计烟气进口 SO2 浓度mg/m3W35000设计烟气出口 SO2 浓度mg/m3W200设计烟气温度W75CCW75烟囱咼度/形式m14M 单筒，两塔共用材质PP工艺说明工艺系统原理气动乳化脱硫塔由三部分组成，含硫烟气首先进入均气室，再进入气动乳化过滤元件组，最后通过气液分离室，净化后的烟气出塔并排入大气。各部件的作用简述如下：均气室的作用是均匀分配烟气给每一过滤元件，使每一过滤元件发挥同等的过滤作用。烟气分配不均匀，将严重影响过滤器除尘脱硫效率；气动乳化过滤元件组，是过滤器的核心，它提供一个主要是紊流掺混的强传质气动乳化空间，它是烟气净化的主要构件，气动乳化过滤元件的结构，气流速度，布液量都直接影响烟气净化的效率。气液分离室，用于气液分离，液气分离采用凝并和惯性原理，结构简单，气液分离室还有进一步除尘脱硫的作用。气动机理气动乳化是一种过程，乳化是一种状态。气动乳化过程是这样形成的：在一圆形管状容器中，经加速的含硫烟气以一定角度从容器下端进入容器，与容器上端下流的不稳定循环液相碰，烟气高速旋切下流循环液，循环液被切碎，气液相互持续碰撞旋切，液粒被粉碎得愈来愈细，气液充分混合，形成一层稳定的乳化液。在乳化过程中，乳化液层逐渐增厚，当上流的气动托力与乳化液重力平衡后，最早形成的乳化液将被新形成的乳化液取代。脱硫机理循环液带着被捕集的 S02 连续流经均气室直至回到循环池,在乳化室内，只要有足够的处理气量，总将保持相对稳定的乳化液层。含硫烟气在乳化室内参与了气动乳化过程，烟气中的 SO2 与乳化液层中的循环液微细液粒接触，由于在乳化液中，液粒的比表面积比起水膜除...
