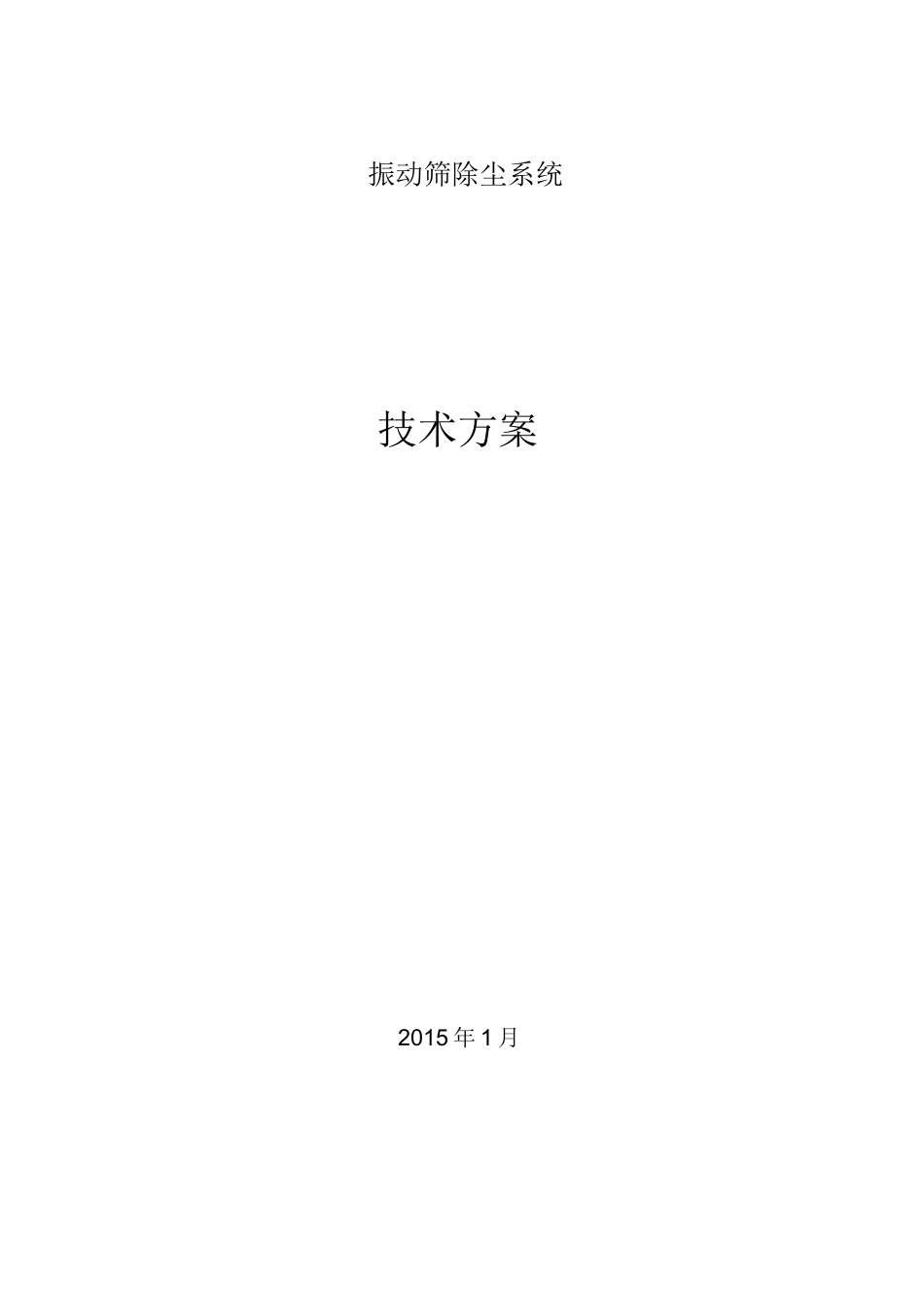

振动筛除尘系统技术方案2015 年 1 月目录1、概述 32、设计依据及原则 33、技术方案 34、设备供货范围 65、技术服务及质量保证 81、概述尿素振动筛在生产过程中产生大量的粉尘，严重的污染了生产现场和厂区的自然环境，更重要的是直接危害了操作工人的身体健康，为了改善岗位条件和厂区的自然环境，必须采取一定有效的除尘净化措施。为了使环境得到零污染，只有靠除尘器来治理。由于除尘器是除尘系统中的关键设备，它的工况效果，直接影响到整个系统的成败，因此，对除尘器的设计、制造、安装、调试和运行等每一个环节都需要精心安排。2、设计依据及原则2.1 设计依据1）《中华人民共和国大气污染物综合排放标准》（GB16297-1996）；2）《工企业设计卫生标准》（TJ36-90）；3）《采暖通风与空气调节设计规范》（GBJ19-87）；4）《袋式除尘器技术要求及验收规范》（JB/T8471-96）；5）《钢结构工程施工及验收规范》（GB50205-86）；6）《中华人民共和国环境保护法》；7）《中华人民共和国大气综合防治法》；8）国家及地区颁发的其它有关设计规范；2.2 设计原则1）除尘系统配套的设备设计及选型遵循“技术先进、经济实用”的原则；2）除尘器设计合理、实用、可靠、先进、具有运行平稳、低能耗、清灰效果好、占地面积小；3）设计要做到投资省，运行费用低；3、技术方案除尘器系统组成：吸尘罩+手动切换阀+低阻管网工艺+布袋除尘器。本项目共 5 台振动筛安装在六楼，除尘器准备安装在七楼，本着设备尽量少的设计原则，由于空间受限，除尘系统采用 2 台除尘器，5 台振动筛收尘罩可以通过切换阀相互切换均可与 2 台除尘器连接。如果每次开 2－3 台振动筛只需使用 1 台除尘器。每台振动筛收尘罩风量计算，速度过大会把大颗粒的尿素吸到除尘器管网内，速度过小没有收尘产效果，根据尿素粉尘特点，罩口速度按 0.3m/s 考虑比较合理，另要考虑 20%的富余量，每个振动筛收尘罩风量 Q=1.7*3.4*0.3*3600*120%=7491m3/h。3.1 除尘系统管网设计1）设计原则1. 合理选择管道内烟气流速，综合考虑一次性投资和长期运行费用。2. 烧结机槽下除尘管道之间的阻力平衡采用“自然平衡”。合理布置管路，优化设计部件，减少系统阻力。2）管径确定除尘系统风道由于风速较高，通常采用圆形风道，而且直径较小。但是，为了防止风道堵塞，除尘风道的直径不宜小于下列数据；排送较粗粉尘（如木屑）100mm排送粗粉尘（如刨花）130mm排送木片 150mm除尘系...
