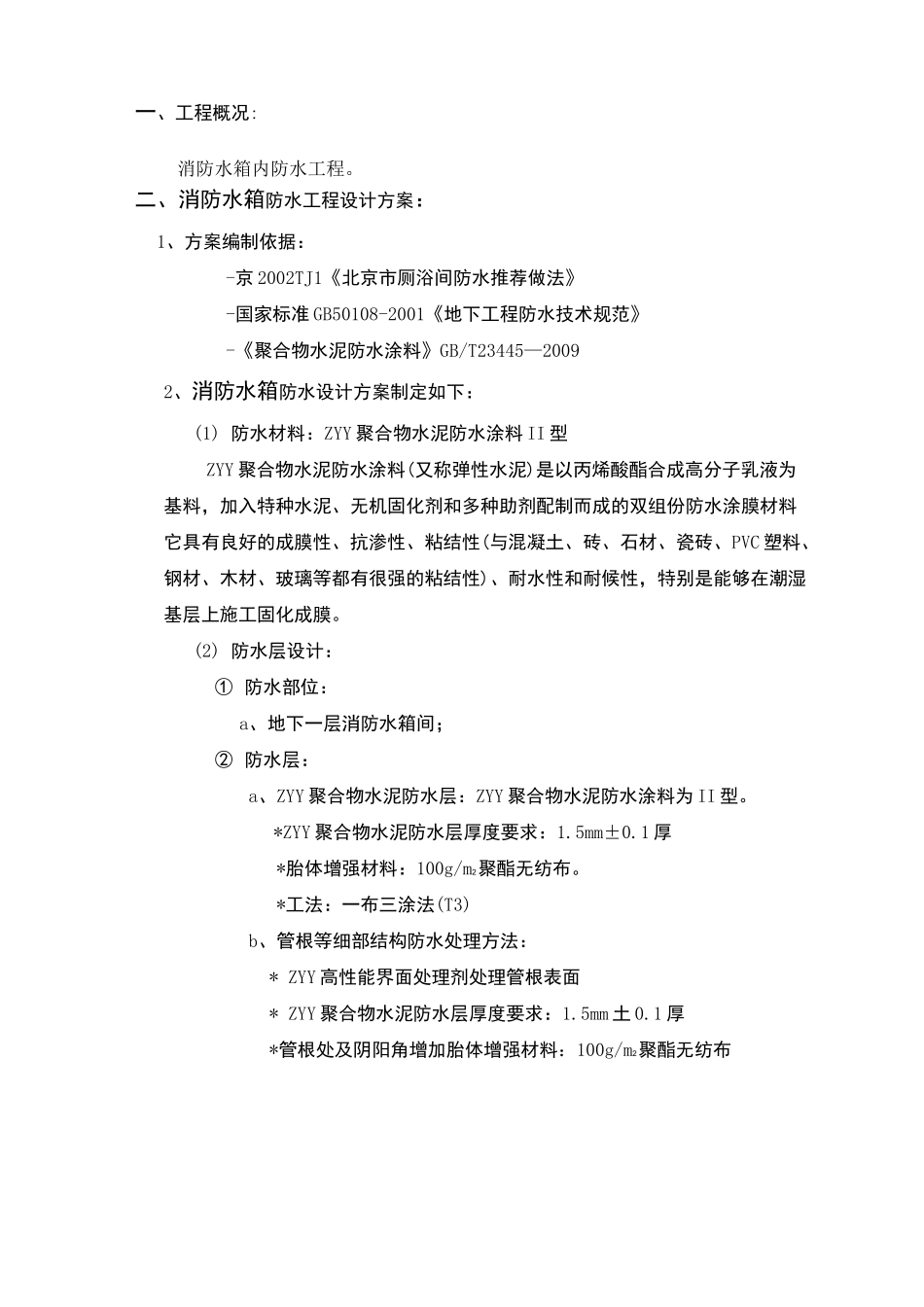

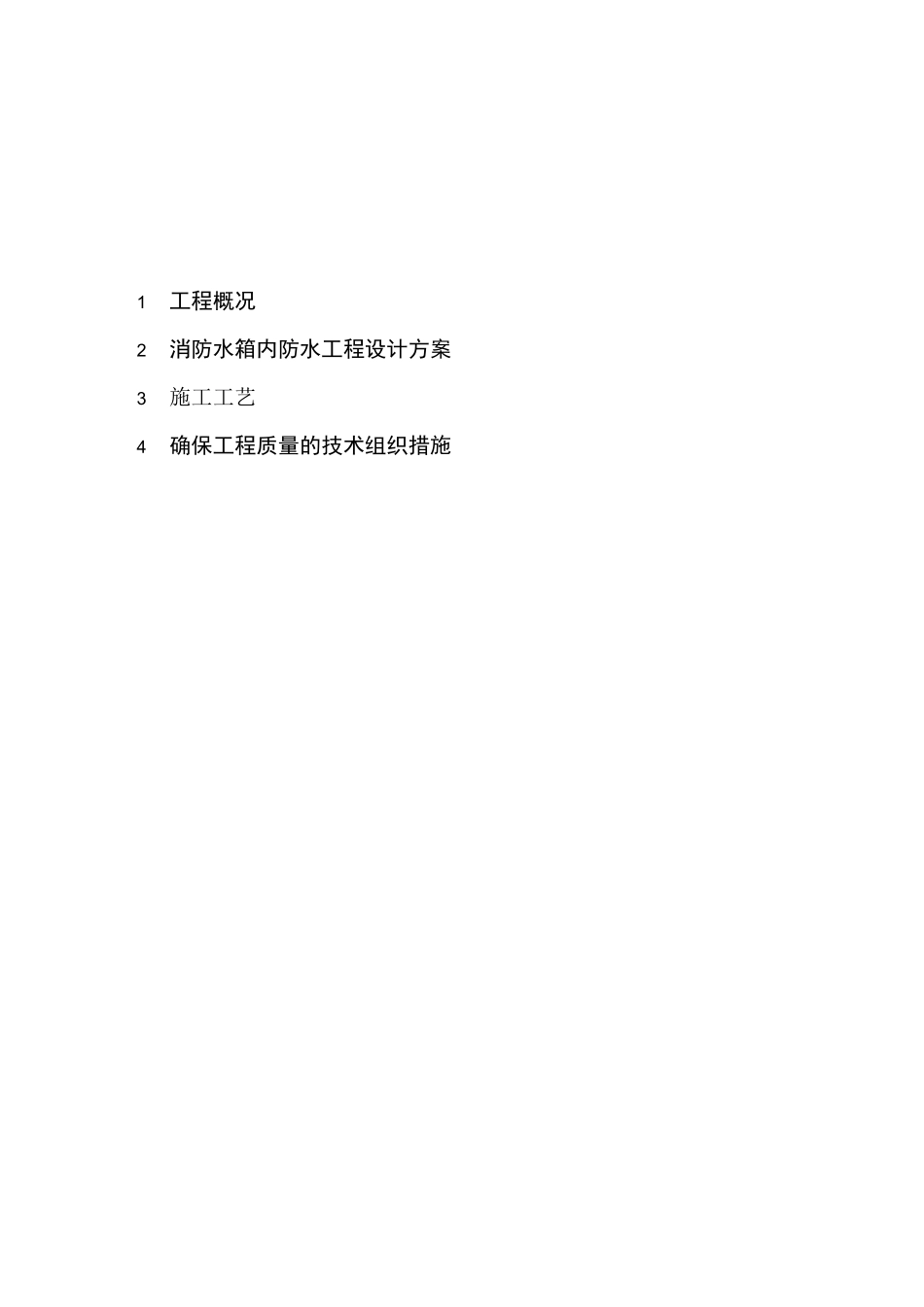

消防水箱防水工程施工方案及施工工艺中国建筑材料科学研究总院北京中研益工程技术开发中心有限公司2019 年 08 月 09 日1工程概况2消防水箱内防水工程设计方案3施工工艺4确保工程质量的技术组织措施一、工程概况:消防水箱内防水工程。二、消防水箱防水工程设计方案：1、方案编制依据：-京 2002TJ1《北京市厕浴间防水推荐做法》-国家标准 GB50108-2001《地下工程防水技术规范》-《聚合物水泥防水涂料》GB/T23445—20092、消防水箱防水设计方案制定如下：(1) 防水材料：ZYY 聚合物水泥防水涂料 II 型ZYY 聚合物水泥防水涂料(又称弹性水泥)是以丙烯酸酯合成高分子乳液为基料，加入特种水泥、无机固化剂和多种助剂配制而成的双组份防水涂膜材料它具有良好的成膜性、抗渗性、粘结性(与混凝土、砖、石材、瓷砖、PVC 塑料、钢材、木材、玻璃等都有很强的粘结性)、耐水性和耐候性，特别是能够在潮湿基层上施工固化成膜。(2) 防水层设计：① 防水部位：a、地下一层消防水箱间；② 防水层：a、ZYY 聚合物水泥防水层：ZYY 聚合物水泥防水涂料为 II 型。*ZYY 聚合物水泥防水层厚度要求：1.5mm±0.1 厚*胎体增强材料：100g/m2聚酯无纺布。*工法：一布三涂法(T3)b、管根等细部结构防水处理方法：* ZYY 高性能界面处理剂处理管根表面* ZYY 聚合物水泥防水层厚度要求：1.5mm 土 0.1 厚*管根处及阴阳角增加胎体增强材料：100g/m2聚酯无纺布3）材料性能指标：ZYY 聚合物水泥的性能指标序号项目技术指标II 型1潮湿基面粘结强度/Mpa三 0.62干燥时间，h表干W4 无粘手实干W83浸水 168h 后抗拉强度，MPa三 1.54浸水 168h 后断裂伸长率，%三 805耐水性/%三 806抗渗性/Mpa,,涂膜/30min三 0.37抗渗性/Mpa,,砂浆迎水面三 0.8涂膜防水层用胎体增强材料的质量要求项目质量要求聚酯无纺布化纤无纺布拉力/(N/50mm)纵向三 150245横向三 100235伸长率/%纵向210220横向三 20225夕卜观均匀，五团状，平整无折皱ZYY高性能界面处理剂的性能指标项目指标固体含量%30±2pH 值7~8钙离子稳定性稳定机械稳定性稳定压剪胶结强度 MPa原强度（养护 28 天）3.2耐水（养护 28 天+泡水 7天）2.5耐冻融（25 次循环）2.5与砂浆的粘结强度 MPa2.8与 PVC 的粘结强度 MPa1.6与钢材的粘结强度 MPa2.0与氟碳板的粘结强度 MPa1.5抗渗压力（2mm 涂层）MPa仝 1.04）设计方案特点：1、ZYY 聚合物水泥防水层坚韧高强，使防水层具有高弹性，又能抗...
