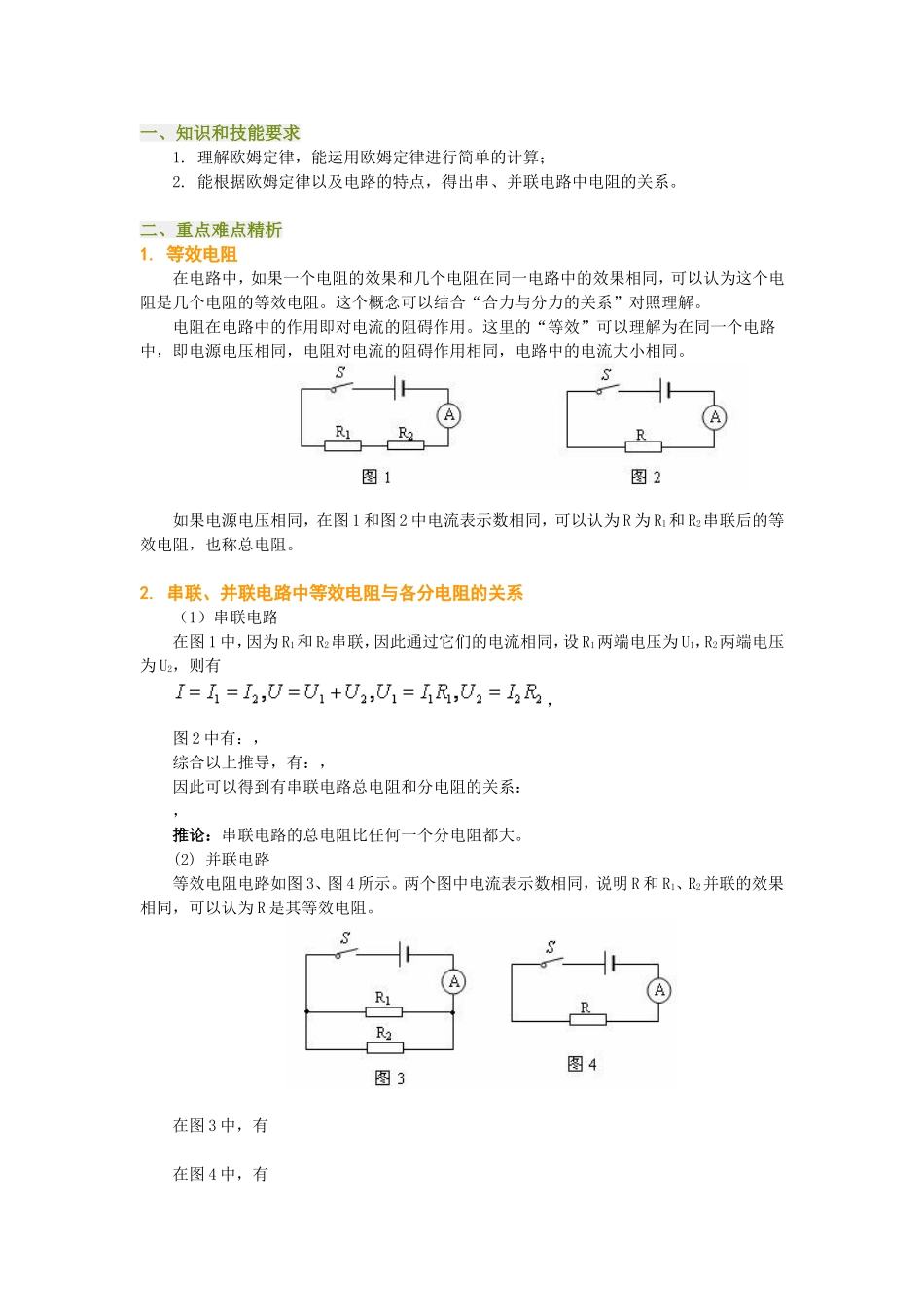

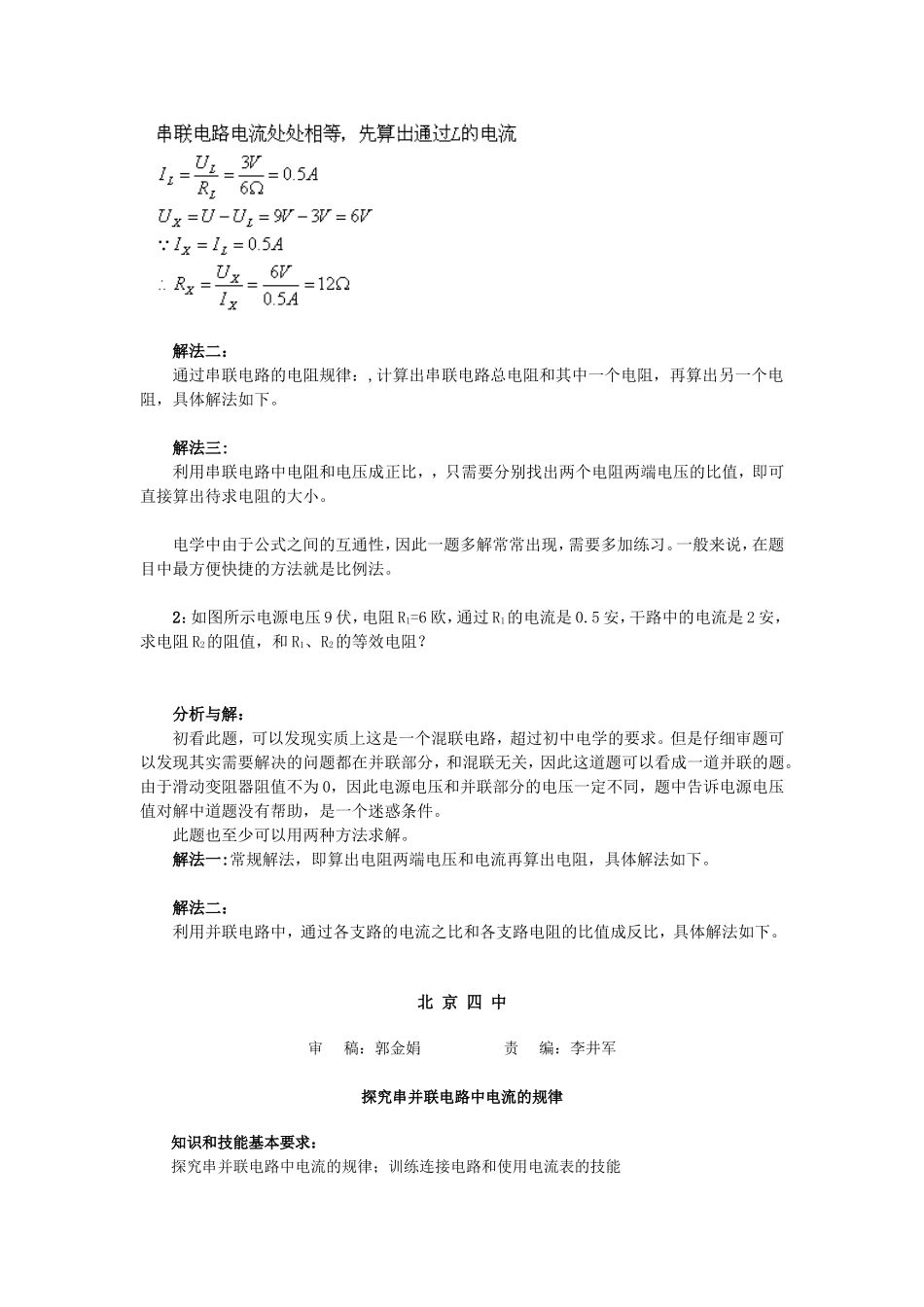

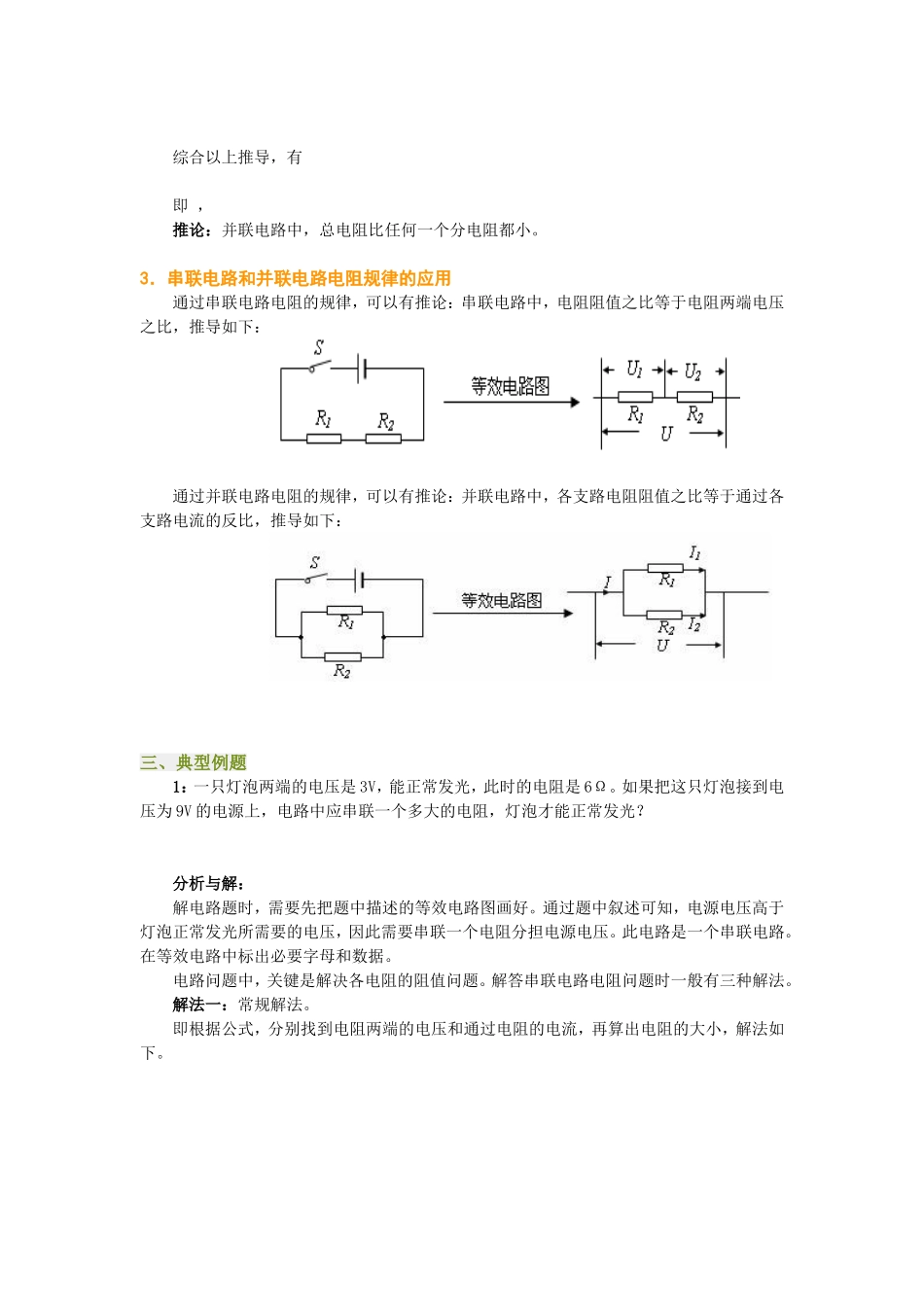

一、知识和技能要求1.理解欧姆定律，能运用欧姆定律进行简单的计算；2.能根据欧姆定律以及电路的特点，得出串、并联电路中电阻的关系。二、重点难点精析1.等效电阻在电路中，如果一个电阻的效果和几个电阻在同一电路中的效果相同，可以认为这个电阻是几个电阻的等效电阻。这个概念可以结合“合力与分力的关系”对照理解。电阻在电路中的作用即对电流的阻碍作用。这里的“等效”可以理解为在同一个电路中，即电源电压相同，电阻对电流的阻碍作用相同，电路中的电流大小相同。如果电源电压相同，在图1和图2中电流表示数相同，可以认为R为R1和R2串联后的等效电阻，也称总电阻。2.串联、并联电路中等效电阻与各分电阻的关系（1）串联电路在图1中，因为R1和R2串联，因此通过它们的电流相同，设R1两端电压为U1，R2两端电压为U2，则有，图2中有：，综合以上推导，有：，因此可以得到有串联电路总电阻和分电阻的关系：，推论：串联电路的总电阻比任何一个分电阻都大。(2)并联电路等效电阻电路如图3、图4所示。两个图中电流表示数相同，说明R和R1、R2并联的效果相同，可以认为R是其等效电阻。在图3中，有在图4中，有综合以上推导，有即，推论：并联电路中，总电阻比任何一个分电阻都小。3．串联电路和并联电路电阻规律的应用通过串联电路电阻的规律，可以有推论：串联电路中，电阻阻值之比等于电阻两端电压之比，推导如下：通过并联电路电阻的规律，可以有推论：并联电路中，各支路电阻阻值之比等于通过各支路电流的反比，推导如下：三、典型例题1：一只灯泡两端的电压是3V，能正常发光，此时的电阻是6Ω。如果把这只灯泡接到电压为9V的电源上，电路中应串联一个多大的电阻，灯泡才能正常发光？分析与解：解电路题时，需要先把题中描述的等效电路图画好。通过题中叙述可知，电源电压高于灯泡正常发光所需要的电压，因此需要串联一个电阻分担电源电压。此电路是一个串联电路。在等效电路中标出必要字母和数据。电路问题中，关键是解决各电阻的阻值问题。解答串联电路电阻问题时一般有三种解法。解法一：常规解法。即根据公式，分别找到电阻两端的电压和通过电阻的电流，再算出电阻的大小，解法如下。解法二：通过串联电路的电阻规律：,计算出串联电路总电阻和其中一个电阻，再算出另一个电阻，具体解法如下。解法三:利用串联电路中电阻和电压成正比，，只需要分别找出两个电阻两端电压的比值，即可直接算出待求电阻的大小。电学中由于公式之间的互通性，因此一题多解常常出现，需要多加练习。一般来说，在题目中最方便快捷的方法就是比例法。2：如图所示电源电压9伏，电阻R1=6欧，通过R1的电流是0.5安，干路中的电流是2安，求电阻R2的阻值，和R1、R2的等效电阻？分析与解：初看此题，可以发现实质上这是一个混联电路，超过初中电学的要求。但是仔细审题可以发现其实需要解决的问题都在并联部分，和混联无关，因此这道题可以看成一道并联的题。由于滑动变阻器阻值不为0，因此电源电压和并联部分的电压一定不同，题中告诉电源电压值对解中道题没有帮助，是一个迷惑条件。此题也至少可以用两种方法求解。解法一:常规解法，即算出电阻两端电压和电流再算出电阻，具体解法如下。解法二：利用并联电路中，通过各支路的电流之比和各支路电阻的比值成反比，具体解法如下。北京四中审稿：郭金娟责编：李井军探究串并联电路中电流的规律知识和技能基本要求：探究串并联电路中电流的规律；训练连接电路和使用电流表的技能知识要点：科学探究活动的大致程序是：提出问题→猜想与假设→设计实验→进行实验→分析和论证→评估与交流过程：1、电路图2、器材：两节干电池，一只电流表，两只小灯泡，一只开关，导线若干3、步骤：一）探究串联电路中的电流①照图甲那样连好电路，断开开关。②把电流表接在A点，经检查无误闭合开关，记下电流值IA。③把电流表先后改接在电路中的B处和C处，分别测出两处电流IB、IC。④比较IA、IB和IC可得出：IA=IB=IC。二）探究并联电路中的电流①照图乙那样连好电路，断开开关。②把电流表接在干路上的A点，经检查后确定无误后再闭合开关，记下电流表的示数IA。③把电流表分别改...
