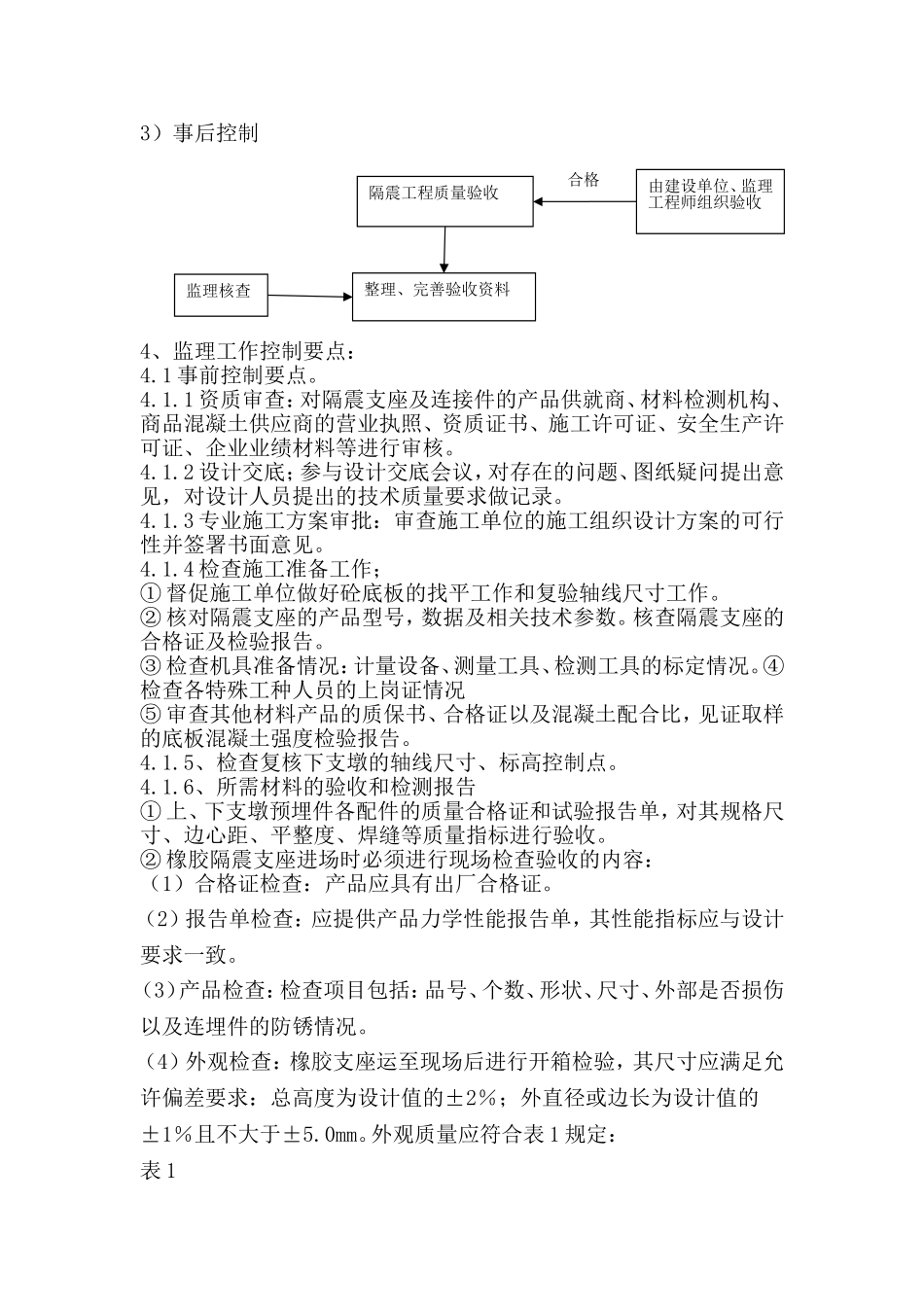

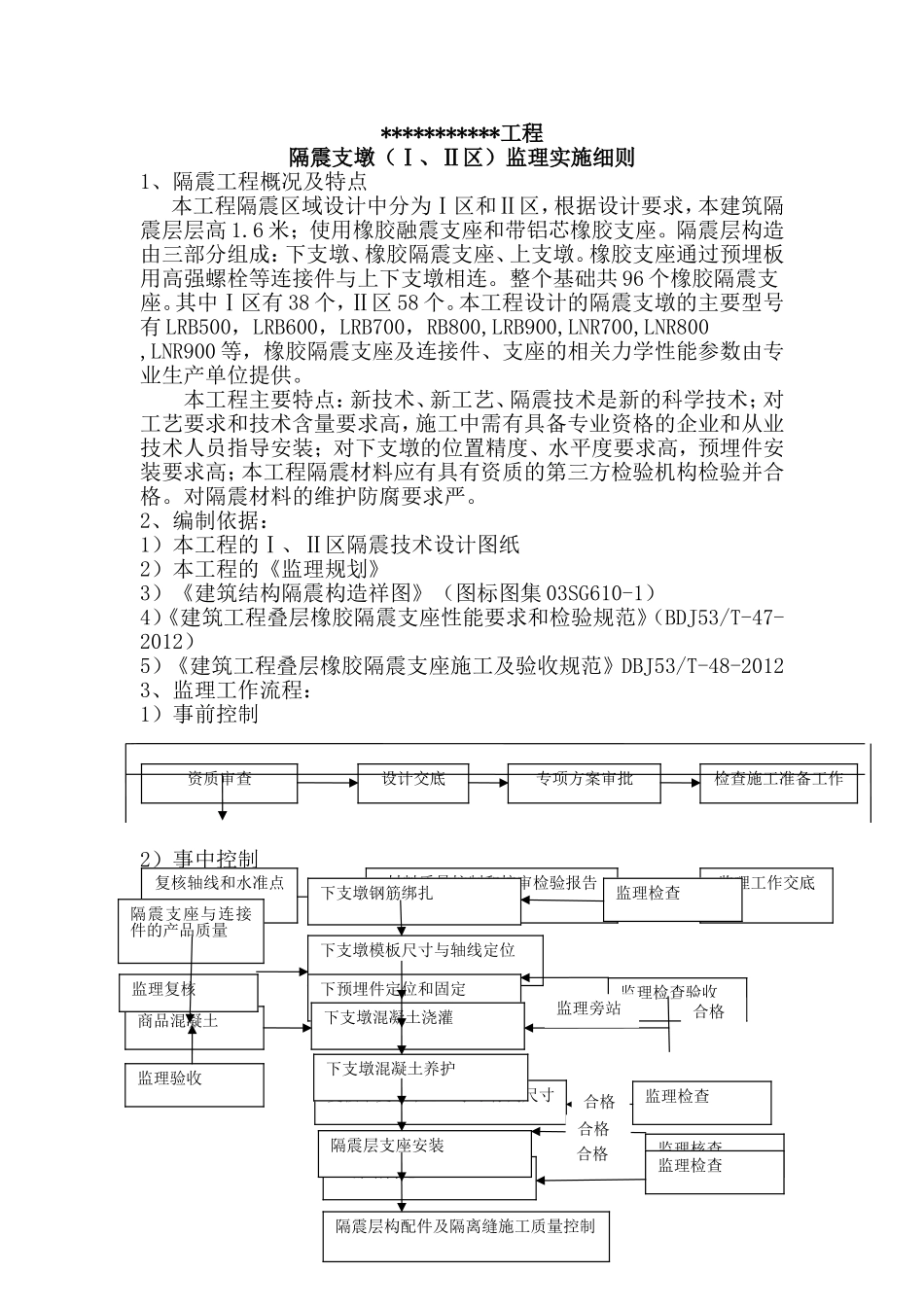

***********工程隔震支墩（Ⅰ、Ⅱ区）监理实施细则1、隔震工程概况及特点本工程隔震区域设计中分为Ⅰ区和Ⅱ区，根据设计要求，本建筑隔震层层高1.6米；使用橡胶融震支座和带铝芯橡胶支座。隔震层构造由三部分组成：下支墩、橡胶隔震支座、上支墩。橡胶支座通过预埋板用高强螺栓等连接件与上下支墩相连。整个基础共96个橡胶隔震支座。其中Ⅰ区有38个，Ⅱ区58个。本工程设计的隔震支墩的主要型号有LRB500，LRB600，LRB700，RB800,LRB900,LNR700,LNR800,LNR900等，橡胶隔震支座及连接件、支座的相关力学性能参数由专业生产单位提供。本工程主要特点：新技术、新工艺、隔震技术是新的科学技术；对工艺要求和技术含量要求高，施工中需有具备专业资格的企业和从业技术人员指导安装；对下支墩的位置精度、水平度要求高，预埋件安装要求高；本工程隔震材料应有具有资质的第三方检验机构检验并合格。对隔震材料的维护防腐要求严。2、编制依据：1）本工程的Ⅰ、Ⅱ区隔震技术设计图纸2）本工程的《监理规划》3）《建筑结构隔震构造祥图》（图标图集03SG610-1）4）《建筑工程叠层橡胶隔震支座性能要求和检验规范》（BDJ53/T-47-2012）5）《建筑工程叠层橡胶隔震支座施工及验收规范》DBJ53/T-48-20123、监理工作流程：1）事前控制2）事中控制资质审查设计交底专项方案审批检查施工准备工作复核轴线和水准点材料质量控制和核审检验报告监理工作交底监理检查下支墩模板尺寸与轴线定位上部结构施工下预埋件定位和固定复核下支墩中心、水平标高尺寸下支墩混凝土养护下支墩混凝土浇灌下支墩钢筋绑扎隔震支座与连接件的产品质量监理检查验收监理验收商品混凝土监理复核监理核查监理检查监理检查隔震层支座安装隔震层构配件及隔离缝施工质量控制监理旁站合格合格合格合格3）事后控制4、监理工作控制要点：4.1事前控制要点。4.1.1资质审查：对隔震支座及连接件的产品供就商、材料检测机构、商品混凝土供应商的营业执照、资质证书、施工许可证、安全生产许可证、企业业绩材料等进行审核。4.1.2设计交底；参与设计交底会议，对存在的问题、图纸疑问提出意见，对设计人员提出的技术质量要求做记录。4.1.3专业施工方案审批：审查施工单位的施工组织设计方案的可行性并签署书面意见。4.1.4检查施工准备工作；①督促施工单位做好砼底板的找平工作和复验轴线尺寸工作。②核对隔震支座的产品型号，数据及相关技术参数。核查隔震支座的合格证及检验报告。③检查机具准备情况：计量设备、测量工具、检测工具的标定情况。④检查各特殊工种人员的上岗证情况⑤审查其他材料产品的质保书、合格证以及混凝土配合比，见证取样的底板混凝土强度检验报告。4.1.5、检查复核下支墩的轴线尺寸、标高控制点。4.1.6、所需材料的验收和检测报告①上、下支墩预埋件各配件的质量合格证和试验报告单，对其规格尺寸、边心距、平整度、焊缝等质量指标进行验收。②橡胶隔震支座进场时必须进行现场检查验收的内容：（1）合格证检查：产品应具有出厂合格证。（2）报告单检查：应提供产品力学性能报告单，其性能指标应与设计要求一致。（3）产品检查：检查项目包括：品号、个数、形状、尺寸、外部是否损伤以及连埋件的防锈情况。（4）外观检查：橡胶支座运至现场后进行开箱检验，其尺寸应满足允许偏差要求：总高度为设计值的±2％；外直径或边长为设计值的±1％且不大于±5.0mm。外观质量应符合表1规定：表1隔震工程质量验收整理、完善验收资料监理核查由建设单位、监理工程师组织验收合格缺陷名称质量指标气泡单个表面气泡面积不超过50mm2杂质杂质面积不超过30mm2缺胶缺胶面积不超过150mm2，不得多于2处且内部嵌件不许外露凹凸不平凹凸不超过2mm，面积不超过50mm2，不得多于3处胶钢粘结不牢（上、下端面）裂纹长度不超过30mm，深度不超过3mm，不得多于3处裂纹（侧面）不允许钢板外露（侧面）不允许4.1.7监理工作交底：施工前由监理人员向施工单位人员进行就监理纪律、监理方式、验收程序、工艺环节技术要求、设计图中的重点技术要求和质量要求进行交底。4.2事中控制：4.2.1、下支墩钢筋绑扎：应严格按要求设计要求制安，钢筋直径、数量间...
