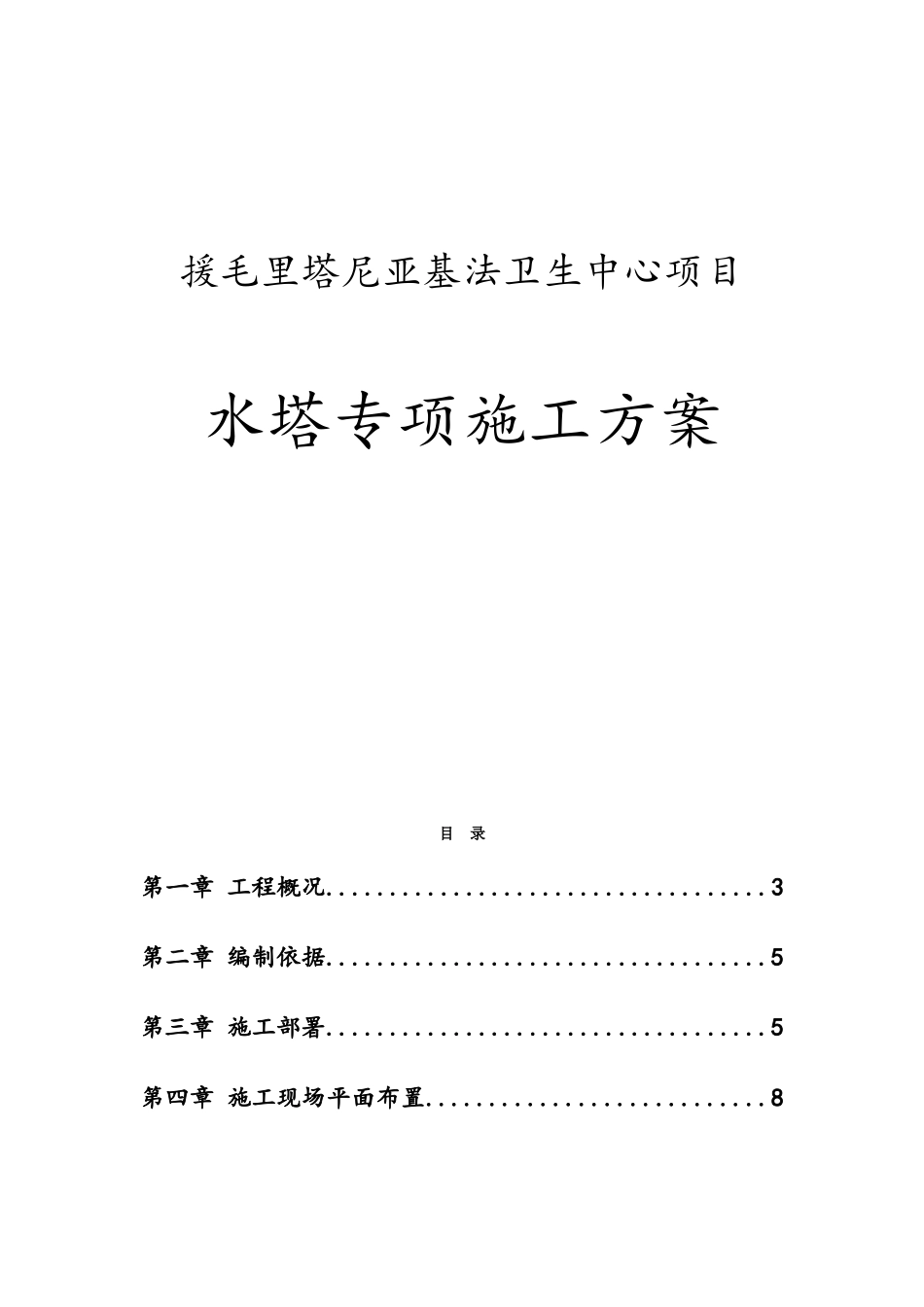

援毛里塔尼亚基法卫生中心项目水塔专项施工方案目录第一章工程概况...................................3第二章编制依据...................................5第三章施工部署...................................5第四章施工现场平面布置...........................8第五章工程质量保证体系及措施.....................9第六章关键部位的施工工艺方案措施................11第七章脚手架工程................................14第八章施工力量计划及布置.......................29第九章现场文明施工措施.........................30第十章施工进度计划及保证措施...................31第十一章主要材料、构件用量计划.................32第十二章主要机具使用计划.......................32第十三章附表...................................34第十四章计算书.................................37第一章工程概况1.1、项目概况工程名毛里塔尼亚基建设地点毛里塔尼亚基法市称法卫生中心项目建设单位中华人民共和国商务部勘察单位江苏省地质工程有限公司设计单位北京市建筑设计研究院有限公司监理单位沈阳长天建设项目管理有限公司1.2、水塔概况本工程为300m3/45°钢筋混凝土倒锥壳水塔，其容量为300立方米，有效高度为25米（内存最低水位）。水塔的水箱外表为花瓣图案，配上细长的筒身，造型美观、结构合理。整座水塔采用现浇施工工艺，施工场地较大，施工简便，质量可靠，省工省料，施工安全。倒锥壳水塔主要由钢筋混凝土基础，筒身和水箱三大部分组成。1)基础：采用《钢筋混凝土倒锥壳不保温水塔》（04S802-2）图集中的基础，型号：J30030-6a，基础为整板钢筋混凝土结构，基础埋深3.0米，底板外缘半径9.6米，砼标号C30，用量为618m³。地基以③2层中风化石英砂岩夹页岩为基础持力层。2)筒身为等截面筒体现浇钢筋混凝土结构，直径为2400mm，壁厚为180mm，筒身纵向两侧每隔5米设有圆形窗1个，内设有平台、爬梯等。砼标号C30，砼用量241m³。3)水箱为倒锥壳整体现浇钢筋混凝土结构。水箱外部由气窗顶盖、上环梁、正锥壳(水箱上壳)、中环梁、倒锥壳(水箱下壳)及下环梁组合而成。水箱上面外缘直径为13204mm，上壳厚80mm，下壳厚130mm。下壳壳体角度为45度。上壳壳体矢跨比为1:4，顶盖厚80mm，壳体矢跨比为1:5，水箱混凝土为C30，抗渗等级S8，砼用量为170.9m³。1.3、脚手架概况脚手架用于水塔支筒和上部水箱模板支架及防护架。脚手架搭设高度33m，采用扣件式落地钢管脚手架。1.4、模板概况支筒模板为弧形钢板模板，焊接连接，对拉螺栓、钢管柱箍固定。水箱模板支设在高度25m以上，采用15mm厚层板做面板，按水箱轮廓尺寸支模，用钢筋环箍固定，木方做小楞，钢管做大楞固定于支撑架上。1.5、本工程特点与施工关键1）脚手架搭设高度较高且用作模板支撑，需承受架子自重、风荷载、模板荷载、钢筋混凝土荷载及施工荷载的联合作用。对整个架体的承载能力和稳定性要求极高。2）脚手架搭设必须严格按照设计及相关规范要求搭设，根据现场实际情况增加保证安全性和稳定性的构造措施。参与施工的人员必须严格按照各自工种的安全操作规范要求施工，正确佩戴使用安全防护设施。第二章编制依据1）、《建筑施工安全检查标准》（JGJ59-2011）；2）、《建筑施工扣件式钢管脚手架安全技术规程》（JGJ130-2011）；3）、《施工手册》；4）、《钢筋混凝土倒锥壳不保温水塔》（04S802-2）；5）、《建筑地基基础设计规范》(GB50007-2002)；6）、《建筑结构荷载规范》(GB50009-2001)；7）、《钢结构设计规范》(GB50017-2003)；8）、《建筑施工模板安全技术规程》（JGJ162-2008）；9）、《混凝土结构工程施工质量验收规范》（GB50204－2002）10）、施工图纸。第三章施工部署3.1、施工管理目标①施工部署的原则是：实行项目法管理，积极开发、引进、采用新技术、新工艺、新材料、新设备。精心操作，优质、高速、低耗、安全、文明完成本工程施工。②质量目标：积极推行质量体系管理，实行质量终身负责制确保该工程质量达到优良工程标准。③工期目标：合理规划施工工序，制订月、旬、周工期目标，确保本工程150天完...
