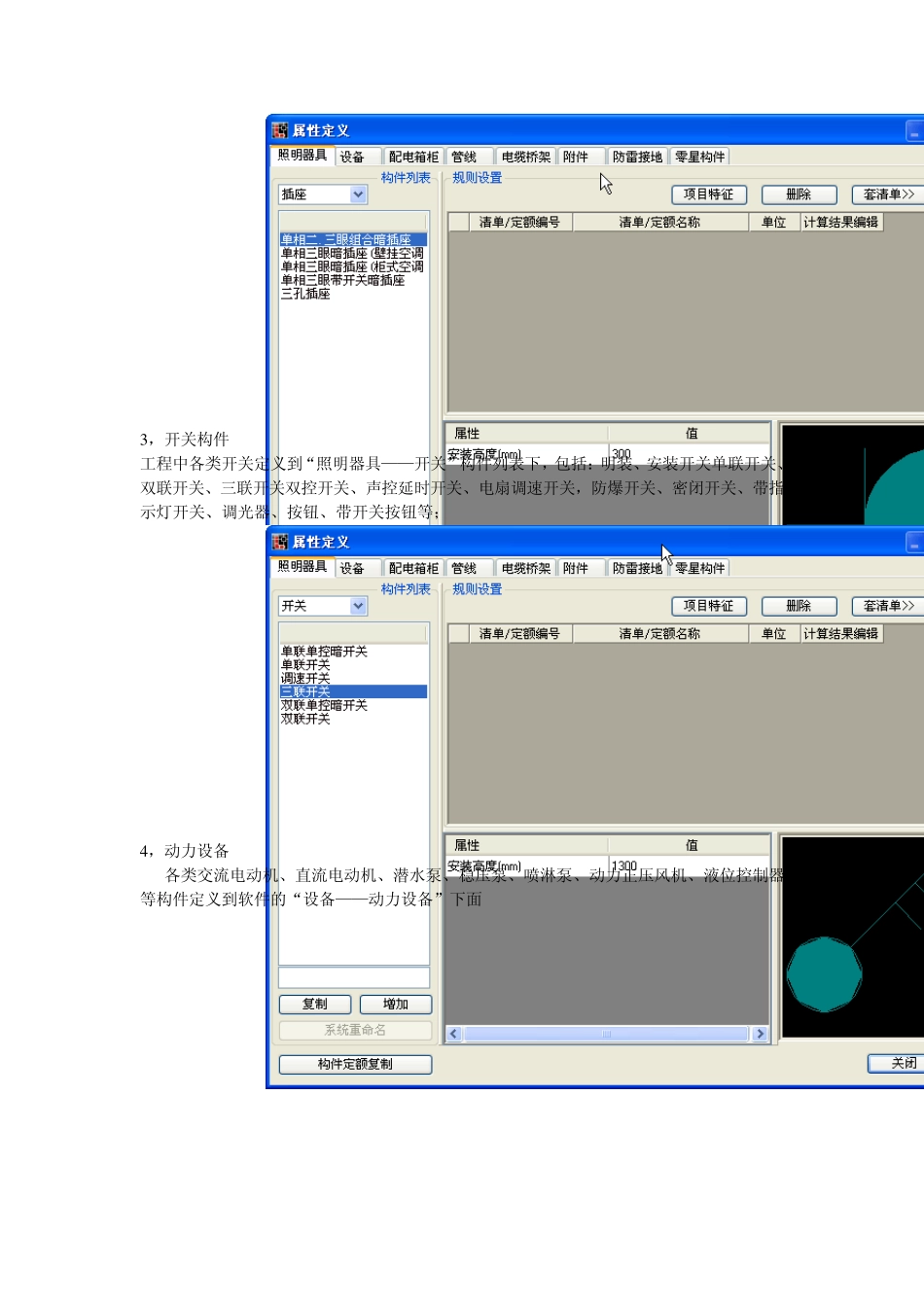

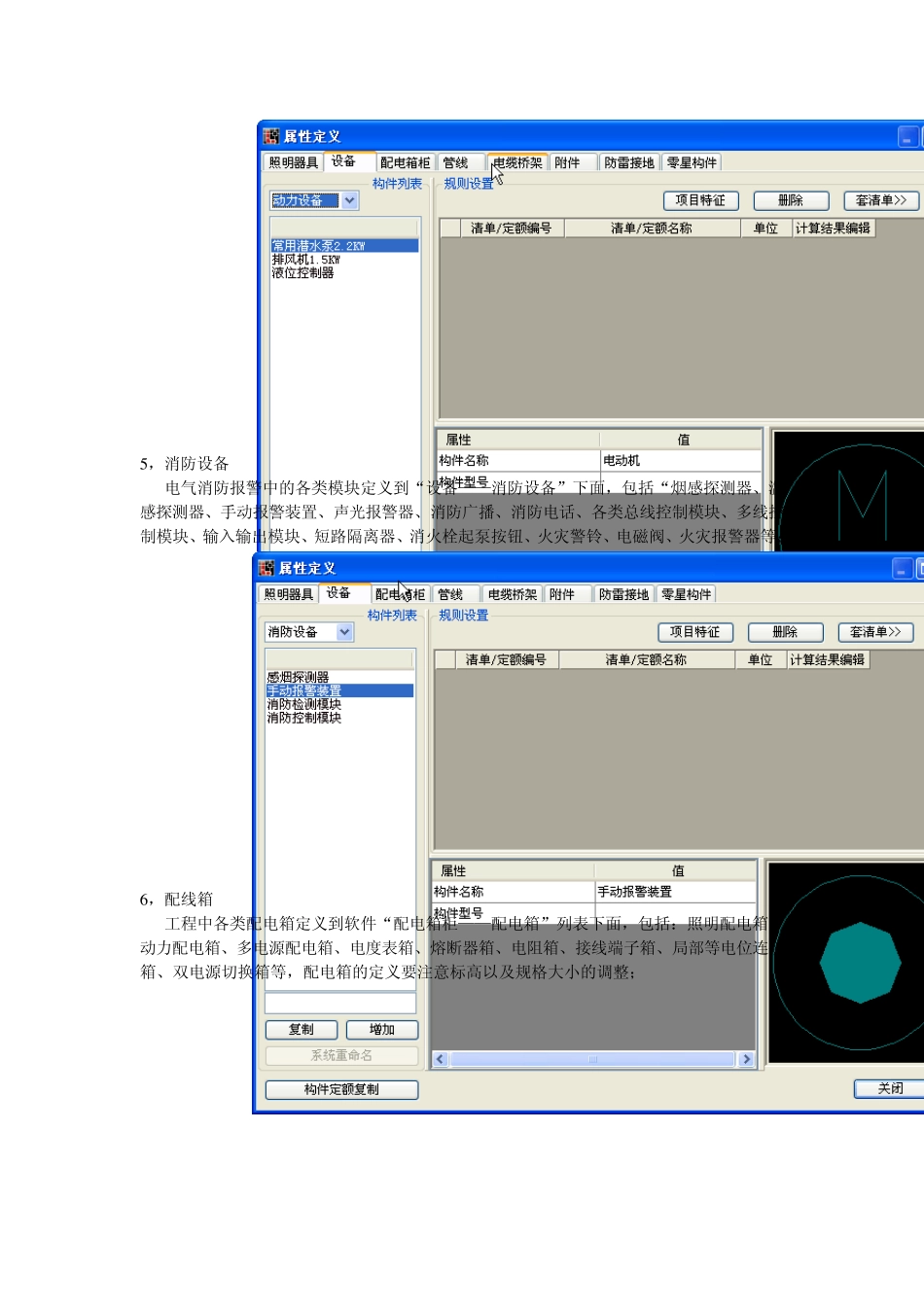

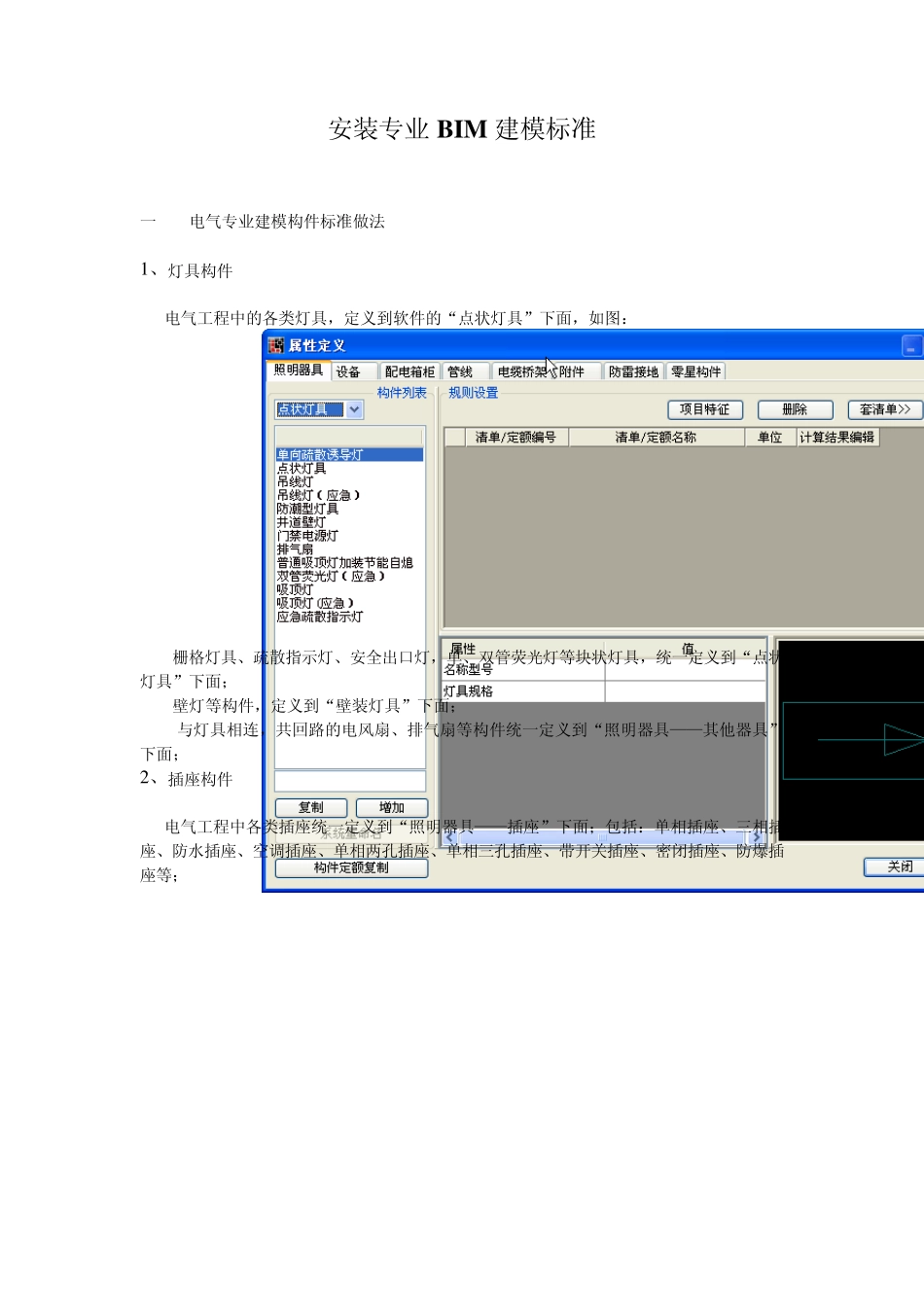

安装专业BIM 建模标准 一 电气专业建模构件标准做法 1 、灯具构件 电气工程中的各类灯具,定义到软件的“点状灯具”下面,如图: 栅格灯具、疏散指示灯、安全出口灯,单、双管荧光灯等块状灯具,统一定义到“点状灯具”下面; 壁灯等构件,定义到“壁装灯具”下面; 与灯具相连,共回路的电风扇、排气扇等构件统一定义到“照明器具——其他器具”下面; 2 、插座构件 电气工程中各类插座统一定义到“照明器具——插座”下面;包括:单相插座、三相插座、防水插座、空调插座、单相两孔插座、单相三孔插座、带开关插座、密闭插座、防爆插座等; 3 ,开关构件 工程中各类开关定义到“照明器具——开关”构件列表下,包括:明装、安装开关单联开关、双联开关、三联开关双控开关、声控延时开关、电扇调速开关,防爆开关、密闭开关、带指示灯开关、调光器、按钮、带开关按钮等; 4 ,动力设备 各类交流电动机、直流电动机、潜水泵、稳压泵、喷淋泵、动力正压风机、液位控制器等构件定义到软件的“设备——动力设备”下面 5 ,消防设备 电气消防报警中的各类模块定义到“设备——消防设备”下面,包括“烟感探测器、温感探测器、手动报警装置、声光报警器、消防广播、消防电话、各类总线控制模块、多线控制模块、输入输出模块、短路隔离器、消火栓起泵按钮、火灾警铃、电磁阀、火灾报警器等; 6 ,配线箱 工程中各类配电箱定义到软件“配电箱柜——配电箱”列表下面,包括:照明配电箱、动力配电箱、多电源配电箱、电度表箱、熔断器箱、电阻箱、接线端子箱、局部等电位连接箱、双电源切换箱等,配电箱的定义要注意标高以及规格大小的调整; 7 ,配电柜 工程中强电间、弱电间的各类高低压配电柜统一定义到软件的“配电箱柜——配电柜”列表下面 8 ,配电盘 工程中各类配电盘定义到“配电箱柜——配电盘”列表下面,包括直流配电盘、交流配电盘等 9 ,元件装置 工程中各类电流表、电压表、电度表、电铃等构件定义到“配电箱柜——元件装置” 1 0 ,照明导线 电气工程中的各类用于普通照明、应急照明、指示照明、疏散照明等用途的各类材质导线,统一定义到“管线——照明导线”,对于软件材质规格表中没有的导线类型,需要在软件的材质规格表中进行类型的添加,然后进行属性定义,不能直接在已有导线的基础上直接进行重命名,如图: 1 1 ,动力导线 电气动力部分的各类动力导线,定义到“管线——动力导线”,定义...
