安装SATA硬盘图解 随着i915/945等新一代主板芯片组推出后,硬盘的连接界面也从沿用多年的Parallel ATA(并行ATA,以下简称PATA)界面,逐渐转变为设计更先进、速度更快的Serial ATA(串行ATA,以下简称SATA)界面
不过,由于 SATA界面的外设在现阶段仍然属于是一种比较新的硬件,因此在安装时若不留神就会遇到困难
为此,在这里与大家探讨一下有关安装SATA硬盘的知识技巧
一、硬盘的安装 与旧式的PATA硬盘一样,SATA硬盘的连接线分为一条 7-pin数据线和一条扁平的4-pin转15-pin电源线,但 SATA硬盘的连接线比 PATA硬盘连接线要细小和扁平些(图1)
这些接线一般随新购买的主板提供
要是没有的话,在电脑市场中也可很方便地购到
安装时,把数据线和电源线一端接到硬盘上,另外一端的数据线则接到主板的SATA插口中即可(图2)
由于接线插头附有防呆设计,因此不会有插错方向的问题
图1 图2 但有一点要注意的是,如果用户需要在系统通电状态下以Hot-Plug(热插拨)方式安装SATA硬盘,必须先装好4-pin转15-pin电源线,并把15-pin插头接到硬盘后,再接上数据线,否则会烧毁硬盘的电路
二、主板BIOS的设置 目前,主板支持SATA界面一般借助于两种方式,即主板上南桥芯片已经内置SATA功能和单独的RAID/Serial ATA控制芯片
前者通过主板南桥芯片(如Intel的ICH5/6南桥芯片)来实现,故需在主板BIOS中对IDE 模式进行设置

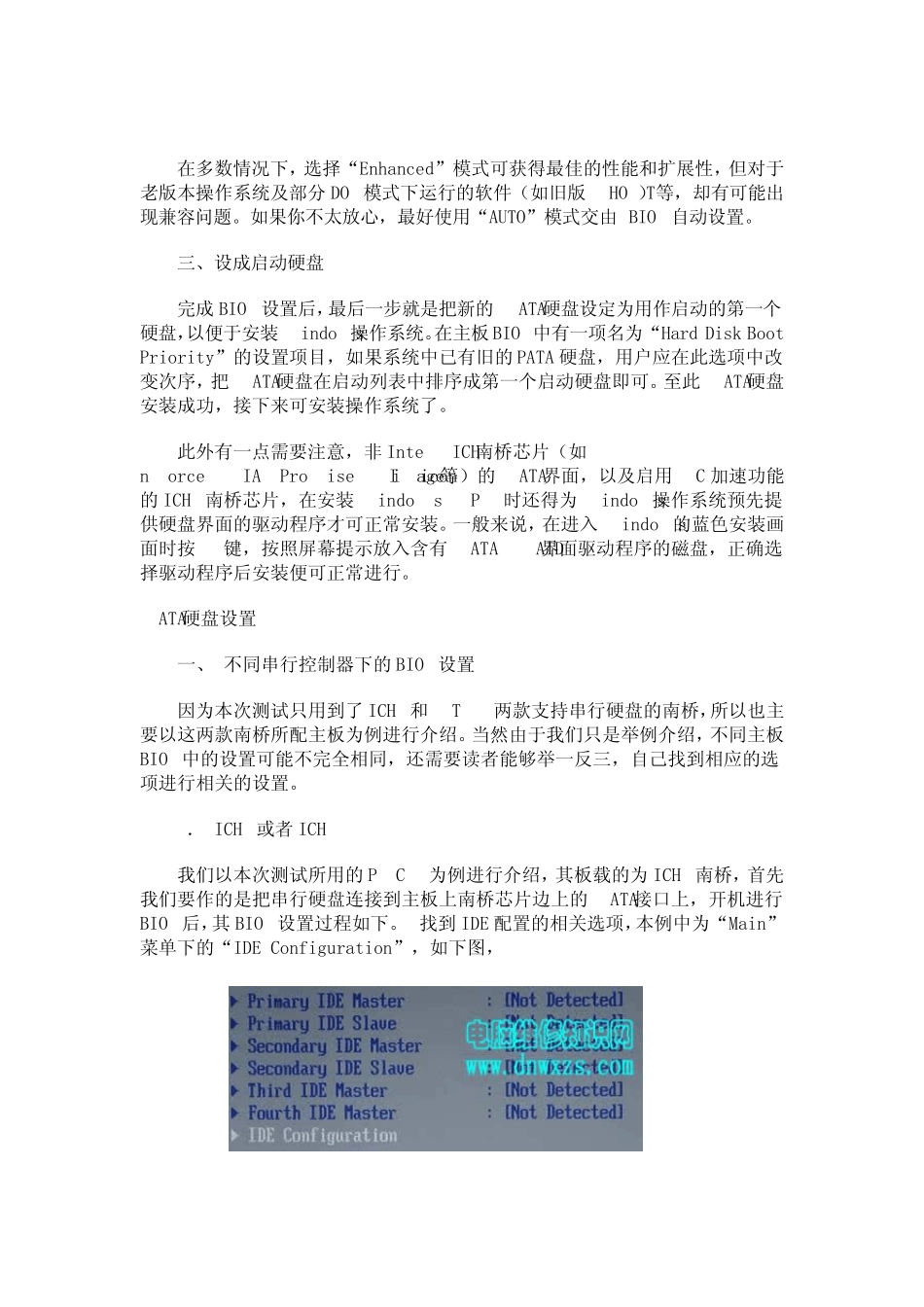

按主板的不同,BIOS中有一项名为“IDE Configuration”或“On-Chip SATA Mode”的设置项目,一般提供 AUTO/Combined/Enhanced及 Non-Com-bined等 4种模式,其意义解释如下: -------------------
