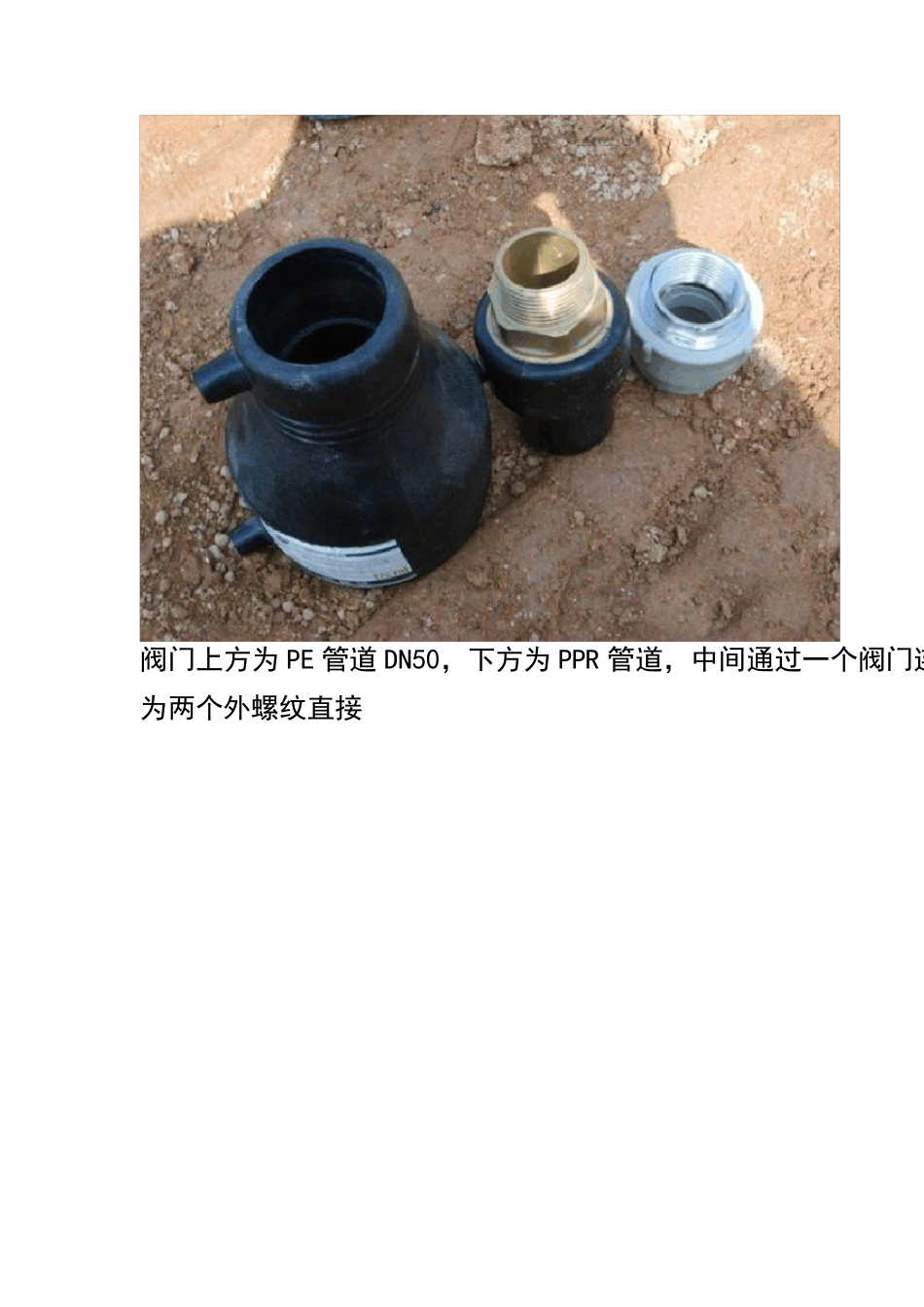

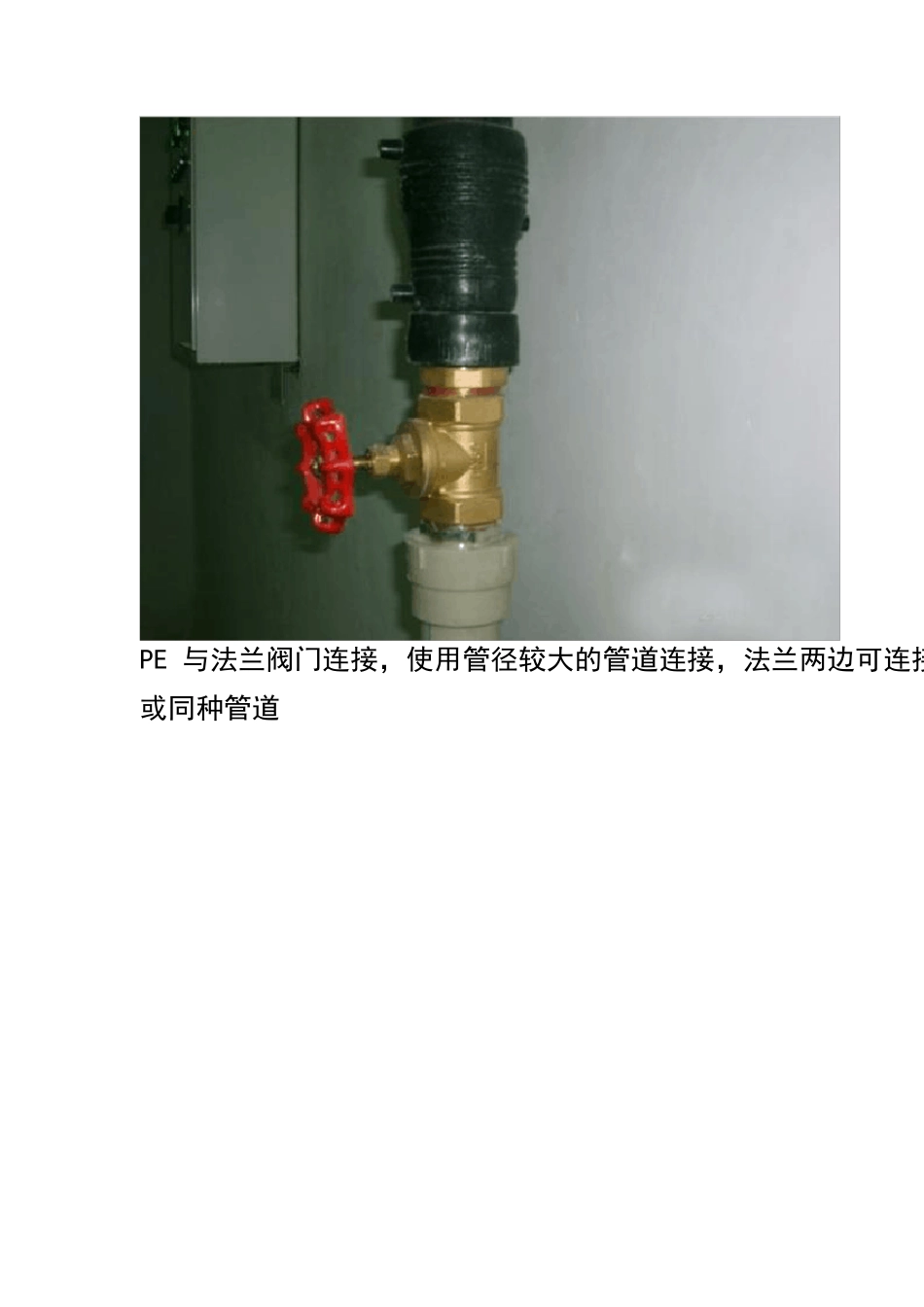

【安装工程中各种管道常用连接方式现场图片及说明】 PPR 与PE 管道连接 PE 管道与PPR 连接，黑色部分是PE 变径弯头前面接PE 管道，黄管道 上图分解，黑色的配件为外螺纹直接，一边与PE 热熔连接，一边 阀门上方为PE 管道DN50，下方为PPR 管道，中间通过一个阀门连为两个外螺纹直接 PE 与法兰阀门连接，使用管径较大的管道连接，法兰两边可连接或同种管道 PE 与 UPVC 管道连接，所用的配件与图2相似 镀锌钢塑管与阀门连接 上图局部放大，闸阀与止回阀连接 消防信号阀与 DN150镀锌钢管连接 水泵接合器与消防管道采用法兰连接 DN100的消火栓管用机械三通分支 机械四通，DN150主管两边接喷淋支管 消防管道中大于100的管道采用沟槽配件（卡箍）连接 消防管道的卡箍连接 对夹式蝶阀与消防管道采用法兰连接 铜管与阀门连接，铜管一般采用焊接 PE 钢丝管网采用电容连接，图示电熔机 热熔机 彩铝檐沟管（铝管）属于金属管道，接口用承插打胶 湿式报警阀连接 水泵吸水管阀门连接 HPDE 双壁波纹管 HPDE 双壁波纹管采用橡胶圈连接，留意橡胶圈 下面是详细的说明 1 管道丝扣连接(镀锌钢管、衬塑镀锌钢管) 1 断管：根据现场测绘草图，在选好的管材上画线，按线断管。 a 用砂轮锯断管，应将管材放在砂轮锯卡钳上，对准画线卡牢，进手柄用力要均匀，不要用力过猛，断管后要将管口断面的铁膜、毛b 用手锯断管，应将管材固定在压力案的压力钳内，将锯条对准画条要保持与管的轴线垂直，推拉锯用力要均匀，锯口要锯到底，不防管口断面变形。 2 套丝：将断好的管材，按管径尺寸分次套制丝扣，一般以管径次，40-50m m 者套丝3次，70m m 以上者套丝3-4次为宜。 a 用套丝机套丝，将管材夹在套丝机卡盘上，留出适当长度将卡盘码，上好板牙，按管径对好刻度的适当位置，紧住固定扳机，将润开机推板，待丝扣套到适当长度，轻轻松开扳机。 b 用手工套丝板套丝，先松开固定扳机，将套丝板板盘退到零度，把板盘对准所需刻度，拧紧固定扳机，将管材放在压力案压力钳内紧，将套丝板轻轻套入管材，使其松紧适度，而后两手推套丝板到侧面扳套丝板，用力要均匀，待丝扣即将套成时，轻轻松开扳机丝扣应有锥度。 3 配装管件：根据现场测绘草图将已套好丝扣的管材，配装管件。a 配装管件时应将所需管件带入管丝扣，试试松紧度（一般用手带扣处涂铅油、缠麻后带入管件，然后用管钳将管件拧紧，使丝扣头，擦净铅油，编号放到...
