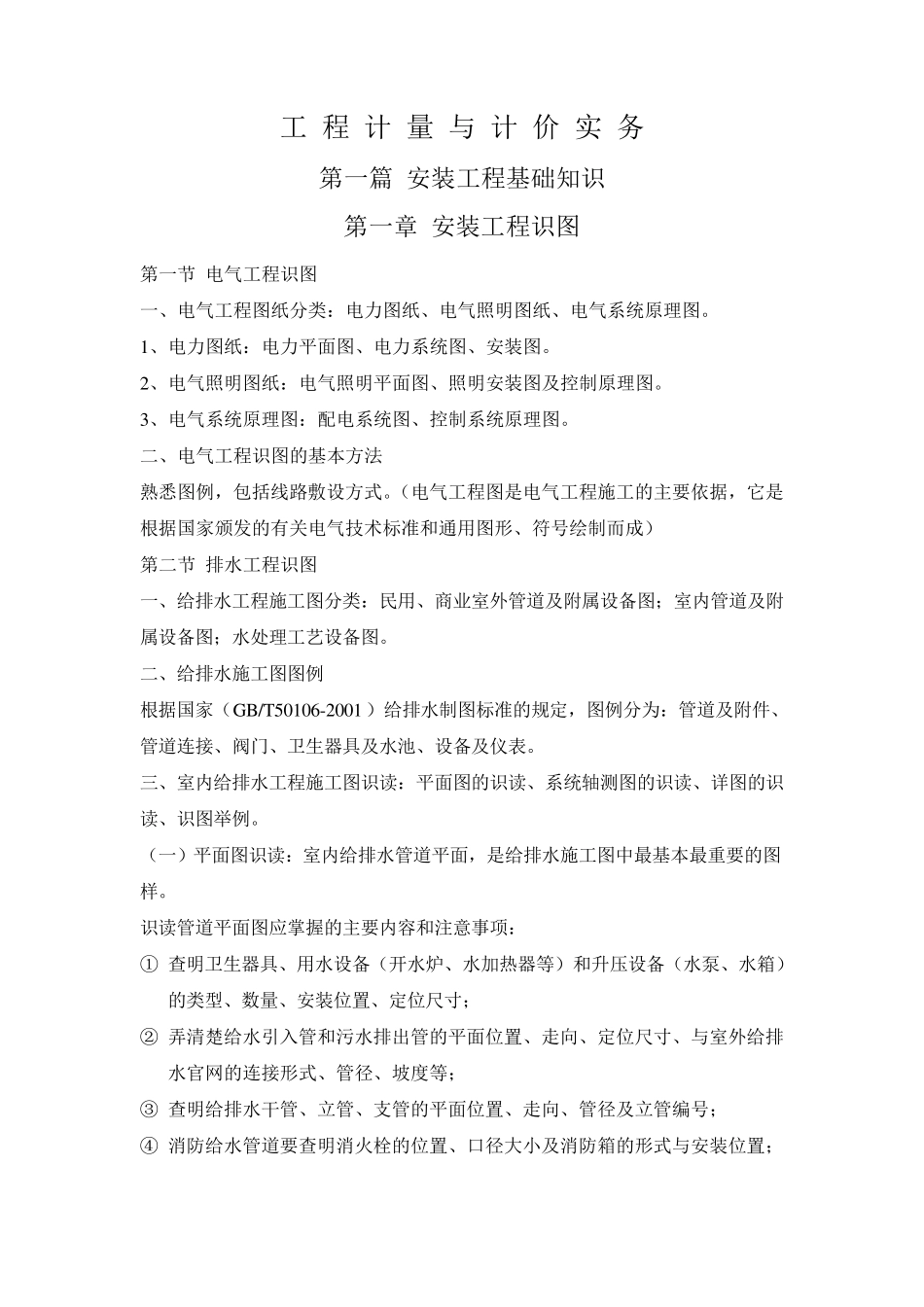

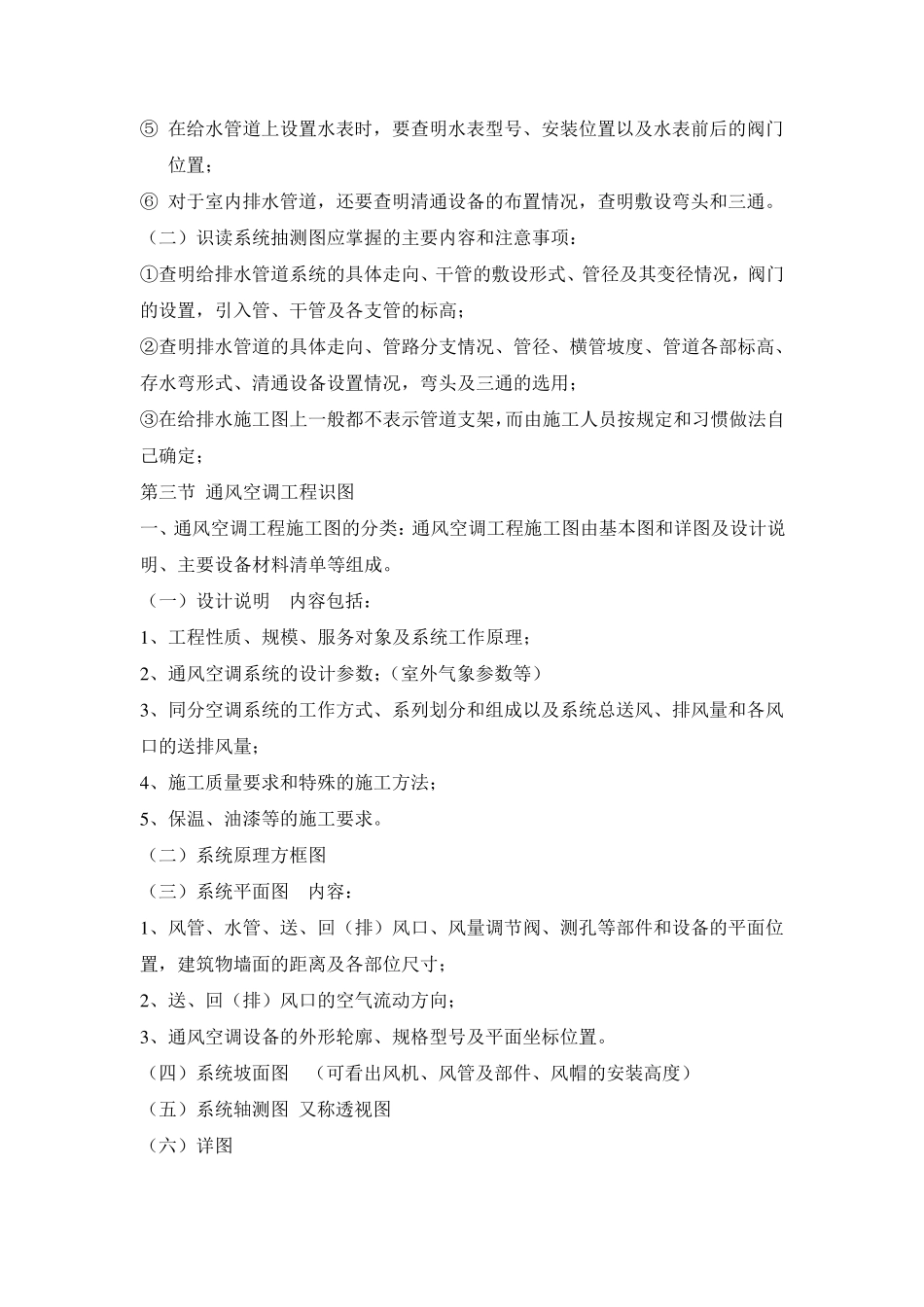

工 程 计 量 与 计 价 实 务 第 一 篇 安 装 工 程 基 础 知 识 第 一 章 安 装 工 程 识 图 第 一 节 电 气 工 程 识 图 一 、 电 气 工 程 图 纸 分 类 ： 电 力 图 纸 、 电 气 照 明 图 纸 、 电 气 系 统 原 理 图 。 1、 电 力 图 纸 ： 电 力 平 面 图 、 电 力 系 统 图 、 安 装 图 。 2、 电 气 照 明 图 纸 ： 电 气 照 明 平 面 图 、 照 明 安 装 图 及 控 制 原 理 图 。 3、 电 气 系 统 原 理 图 ： 配 电 系 统 图 、 控 制 系 统 原 理 图 。 二 、 电 气 工 程 识 图 的 基 本 方 法 熟 悉 图 例 ， 包 括 线 路 敷 设 方 式 。（ 电 气 工 程 图 是 电 气 工 程 施 工 的 主 要 依 据 ， 它 是根 据 国 家 颁 发 的 有 关 电 气 技 术 标 准 和 通 用 图 形 、 符 号 绘 制 而 成 ） 第 二 节 排 水 工 程 识 图 一 、 给 排 水 工 程 施 工 图 分 类 ： 民 用 、 商 业 室 外 管 道 及 附 属 设 备 图 ； 室 内 管 道 及 附属 设 备 图 ； 水 处 理 工 艺 设 备 图 。 二 、 给 排 水 施 工 图 图 例 根 据 国 家 （ GB/T50106-2001 ） 给 排 水 制 图 标 准 的 规 定 ， 图 例 分 为 ： 管 道 及 附 件 、管 道 连 接 、 阀 门 、 卫 生 器 具 及 水 池 、 设 备 及 仪 表 。 三 、 室 内 给 排 水 工 程 施 工 图 识 读 ： 平 面 图 的 识 读 、 系 统 轴 测 图 的 识 读 、 详 图 的 识读 、 识 图 举 例 。 （ 一 ） 平 面 图 识 读 ： 室 内 给 排 水 管 道 平 面 ， 是 给 排 水 施 工 图 中 最 基 本 最 重 要 的 图样 。 识 读 管 道 平 面 图 应掌握的 主 要 内 容和 注意事项： ① 查明 卫 生 器 具 、 用 水 设 备 （ 开水 炉、 水 加热器 等） 和 升压设 备 （ 水 泵、 水 箱）的 类 型、 数量 、 安 装 位置、 定 位尺寸； ② 弄清楚给 水 引入管 和 污水 排 出 管 的 平 面 位置、 走 向 、 定 位尺寸...
