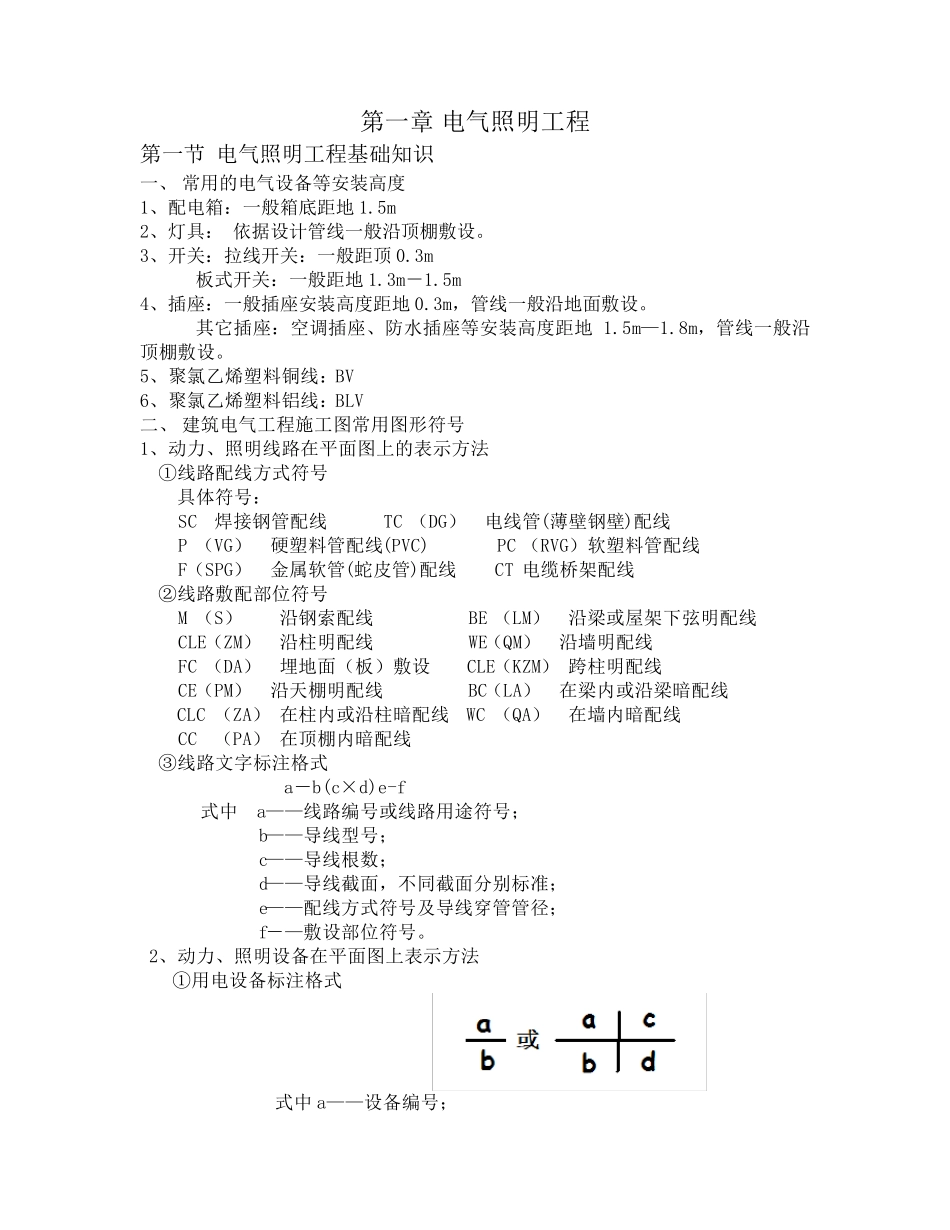

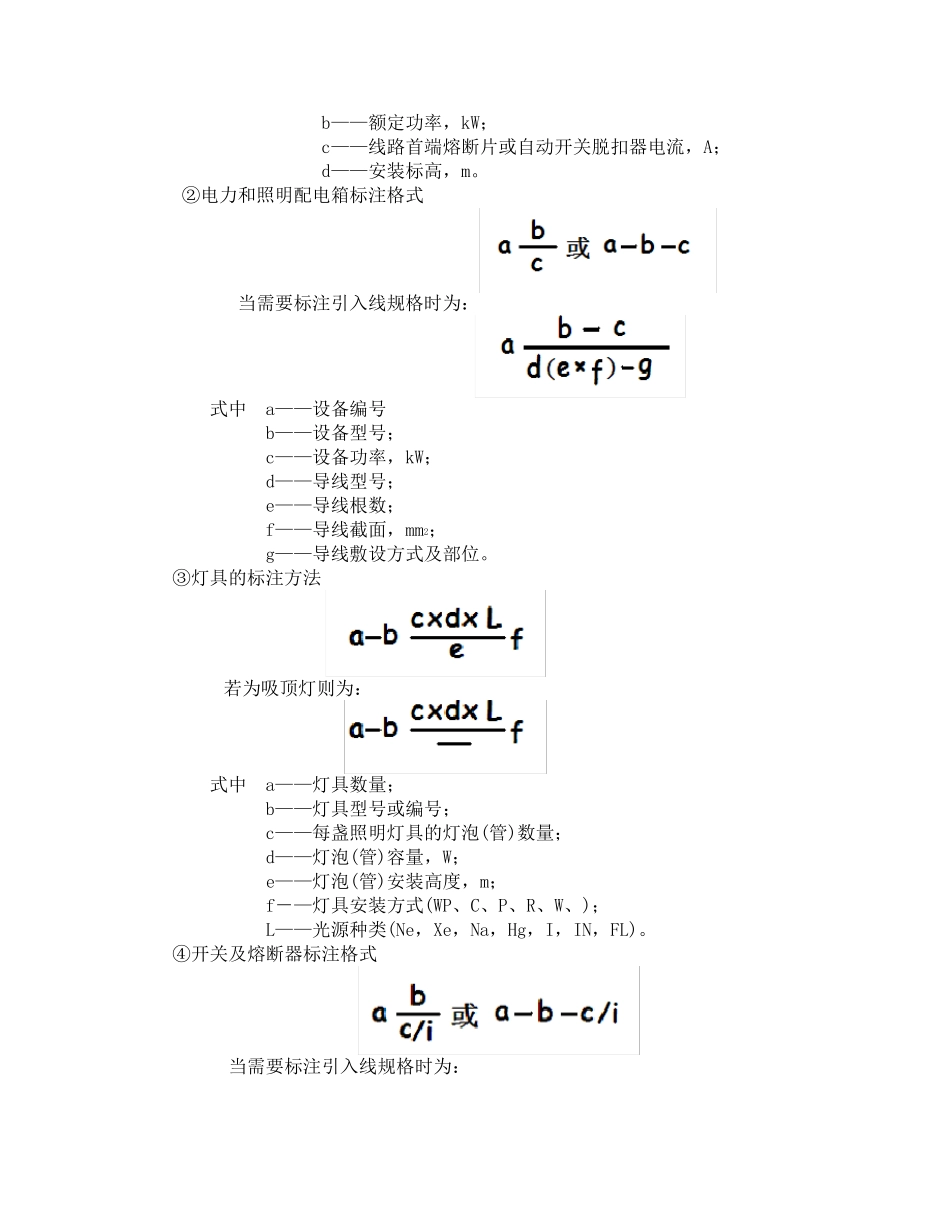

第一章 电气照明工程 第一节 电气照明工程基础知识 一、 常用的电气设备等安装高度 1、配电箱：一般箱底距地1.5m 2、灯具： 依据设计管线一般沿顶棚敷设。 3、开关：拉线开关：一般距顶0.3m 板式开关：一般距地1.3m－1.5m 4、插座：一般插座安装高度距地0.3m，管线一般沿地面敷设。 其它插座：空调插座、防水插座等安装高度距地1.5m—1.8m，管线一般沿顶棚敷设。 5、聚氯乙烯塑料铜线：BV 6、聚氯乙烯塑料铝线：BLV 二、 建筑电气工程施工图常用图形符号 1、动力、照明线路在平面图上的表示方法 ①线路配线方式符号 具体符号： SC 焊接钢管配线 TC （DG） 电线管(薄壁钢壁)配线 P （VG） 硬塑料管配线(PVC) PC （RVG）软塑料管配线 F（SPG） 金属软管(蛇皮管)配线 CT 电缆桥架配线 ②线路敷配部位符号 M （S） 沿钢索配线 BE （LM） 沿梁或屋架下弦明配线 CLE（ZM） 沿柱明配线 WE（QM） 沿墙明配线 FC （DA） 埋地面（板）敷设 CLE（KZM） 跨柱明配线 CE（PM） 沿天棚明配线 BC（LA） 在梁内或沿梁暗配线 CLC （ZA） 在柱内或沿柱暗配线 WC （QA） 在墙内暗配线 CC （PA） 在顶棚内暗配线 ③线路文字标注格式 a－b(c×d)e-f 式中 a——线路编号或线路用途符号； b——导线型号； c——导线根数； d——导线截面，不同截面分别标准； e——配线方式符号及导线穿管管径； f－—敷设部位符号。 2、动力、照明设备在平面图上表示方法 ①用电设备标注格式 式中 a——设备编号； b——额定功率，kW； c——线路首端熔断片或自动开关脱扣器电流，A； d——安装标高，m。 ②电力和照明配电箱标注格式 当需要标注引入线规格时为： 式中 a——设备编号 b——设备型号； c——设备功率，kW； d——导线型号； e——导线根数； f——导线截面，mm2； g——导线敷设方式及部位。 ③灯具的标注方法 若为吸顶灯则为： 式中 a——灯具数量； b——灯具型号或编号； c——每盏照明灯具的灯泡(管)数量； d——灯泡(管)容量，W； e——灯泡(管)安装高度，m； f－—灯具安装方式(WP、C、P、R、W、)； L——光源种类(Ne，Xe，Na，Hg，I，IN，FL)。 ④开关及熔断器标注格式 当需要标注引入线规格时为： 式中 a——设备编号 b--设备型号； c--额定电流，A； i--整(镇)定电流，A； d--导线型号； e--导线根数； f—导线截面，mm2； g--导线敷设方式及部位...
