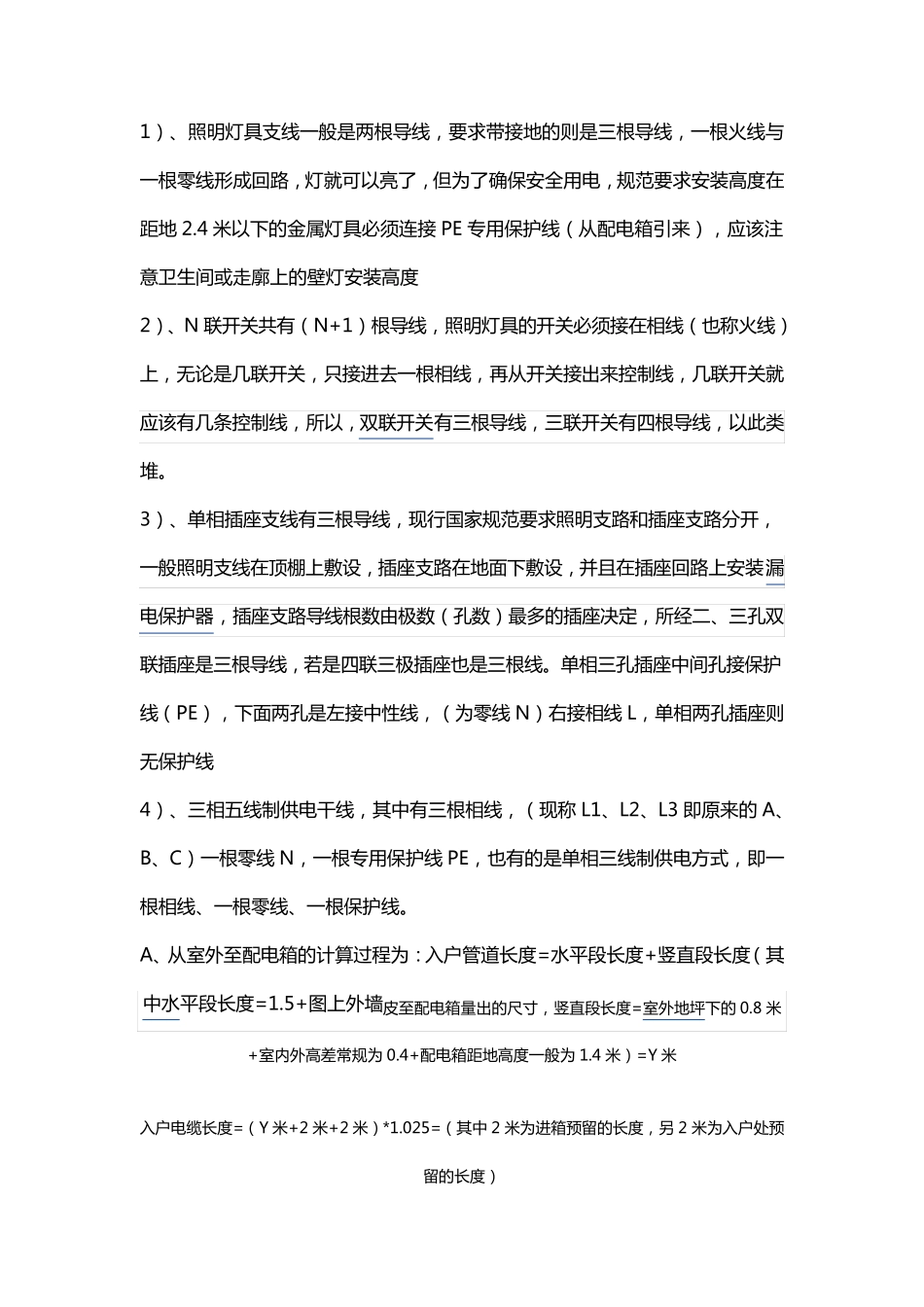

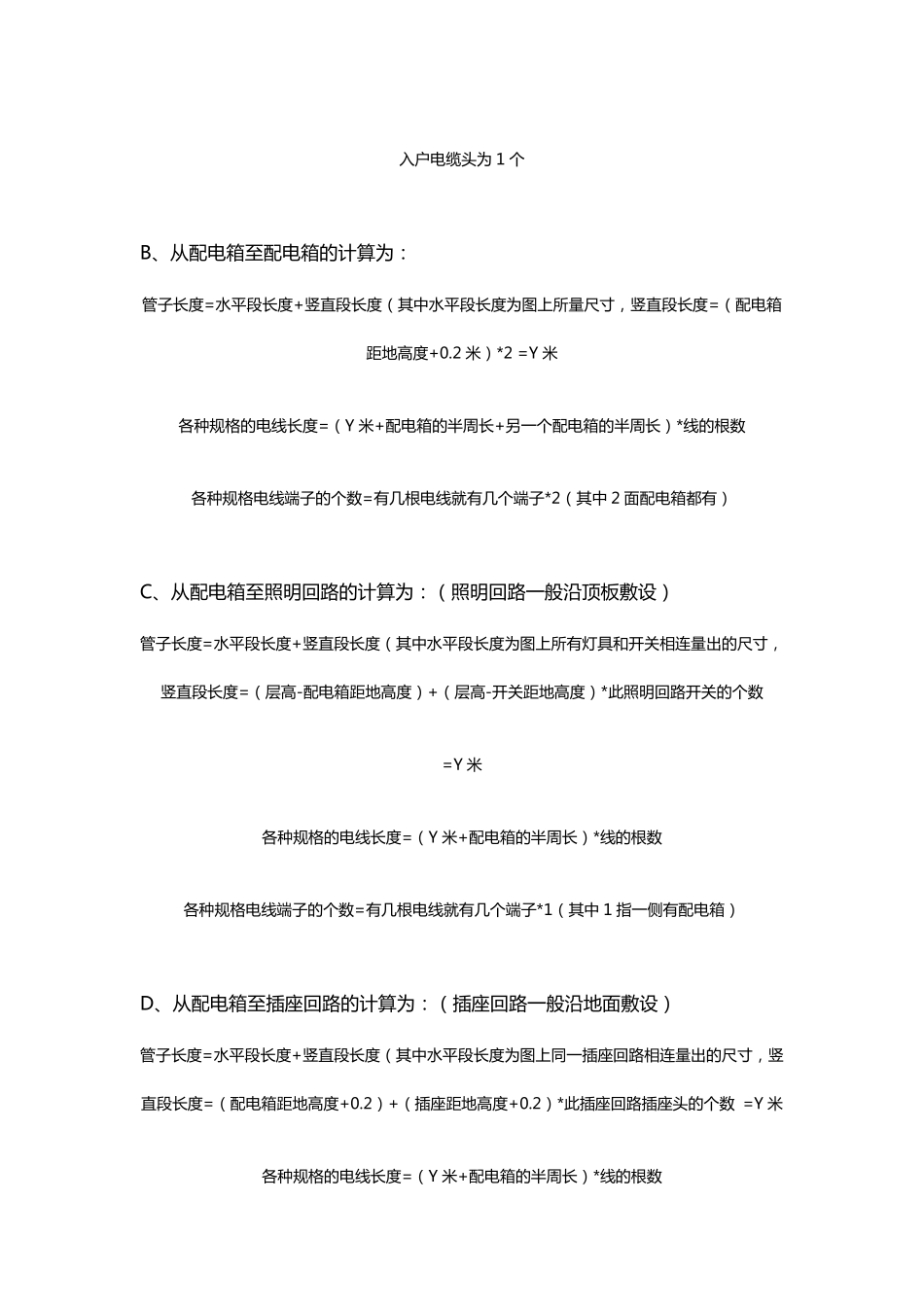

拿到图纸以后先核对一下图纸是不是齐全，齐全在进行下一步。符号认识：所有未标注的数字除标高的单位是 m 外，其他的都是 mm。所有安装从室外进来的水平管都称做干管，从干管上立起来的称为立管，从立管上接出来的称为支管。切记要核实图上的比例是否是正确的。 电气工程 强电部分 1、熟悉图纸：① 先看设计说明，把设计说明上的工程所用材料及防雷部分的说明全部记下来，然后说明上一般都附有图例，把图例上所有的需要数个数的（配电箱分不同规格、灯具、插座、开关等）都分别统计出数量；② 看系统图时应对上平面图，了解管子的走向。系统图上的上下方向一般在平面图只有点或 圈 表示 （说明是垂 直 走的）；系统图上的左 右 方向在平面图上左 右 走；系统图上的斜线 45 度 方向走，说明在平面图上前 后走的管道 ；系统图上用标高推 其立管的高度 ，平面图上可 以量出干管及支管的水平段 长 度 ； 2、工程量计算 流 程：首 先从室外→→→总 配电箱→→→单元 配电箱→→→户 内配电箱→→→各 个回 路 （照 明、插座等）。 3、计算 步骤 ：先算 管（槽 ）后算 线 （缆 ），管（槽 ）不进箱、线 （缆 ）进箱。 4、有关规定 ：室外进线 图纸上未标注的情 况 下，室外预 留1.5m（室外至 外墙皮 ）；电缆 进箱长 度 加2m，电线 进箱长 度 为配电箱的半 周 长 ；没 给 实际 做法 的情 况 ，考 虑 地 面做法 为 0.3m。所有的电线 管子全部为暗 敷 （在混 凝 土 楼 板 及墙面、地 面中 ，在平面图中 量管子时只有楼 梯 处 的管子一般按 图上画 的量，其它 房间 的管子可 以按 两 点间 最 短 距 离 量） 计算 电气工程应撑 握 以下的计算 规律 ： 1） 、照明灯具支线一般是两根导线，要求带接地的则是三根导线，一根火线与一根零线形成回路，灯就可以亮了，但为了确保安全用电，规范要求安装高度在距地 2.4 米以下的金属灯具必须连接 PE 专用保护线（从配电箱引来） ，应该注意卫生间或走廓上的壁灯安装高度 2） 、N 联开关共有（N+1） 根导线，照明灯具的开关必须接在相线（也称火线）上，无论是几联开关，只接进去一根相线，再从开关接出来控制线，几联开关就应该有几条控制线，所以，双联开关有三根导线，三联开关有四根导线，以此类堆。 3） 、单相插座支线有三根导线，现行国家规范要求照明支路和插座支路分开，一般...
