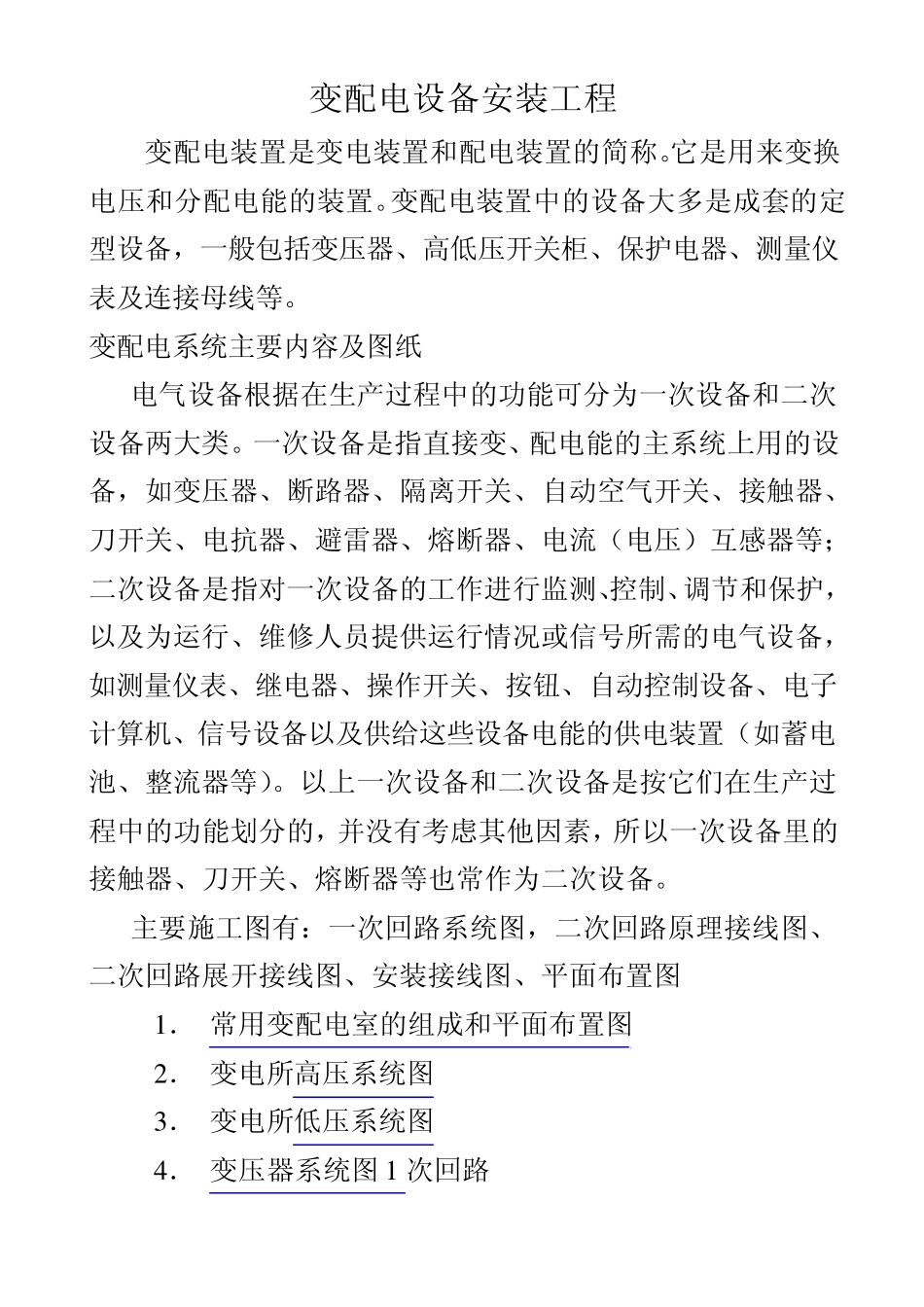

变配电设备安装工程 变配电装置是变电装置和配电装置的简称
它是用来变换电压和分配电能的装置
变配电装置中的设备大多是成套的定型设备，一般包括变压器、高低压开关柜、保护电器、测量仪表及连接母线等
变配电系统主要内容及图纸 电气设备根据在生产过程中的功能可分为一次设备和二次设备两大类
一次设备是指直接变、配电能的主系统上用的设备，如变压器、断路器、隔离开关、自动空气开关、接触器、刀开关、电抗器、避雷器、熔断器、电流（电压）互感器等；二次设备是指对一次设备的工作进行监测、控制、调节和保护，以及为运行、维修人员提供运行情况或信号所需的电气设备，如测量仪表、继电器、操作开关、按钮、自动控制设备、电子计算机、信号设备以及供给这些设备电能的供电装置（如蓄电池、整流器等）
以上一次设备和二次设备是按它们在生产过程中的功能划分的，并没有考虑其他因素，所以一次设备里的接触器、刀开关、熔断器等也常作为二次设备

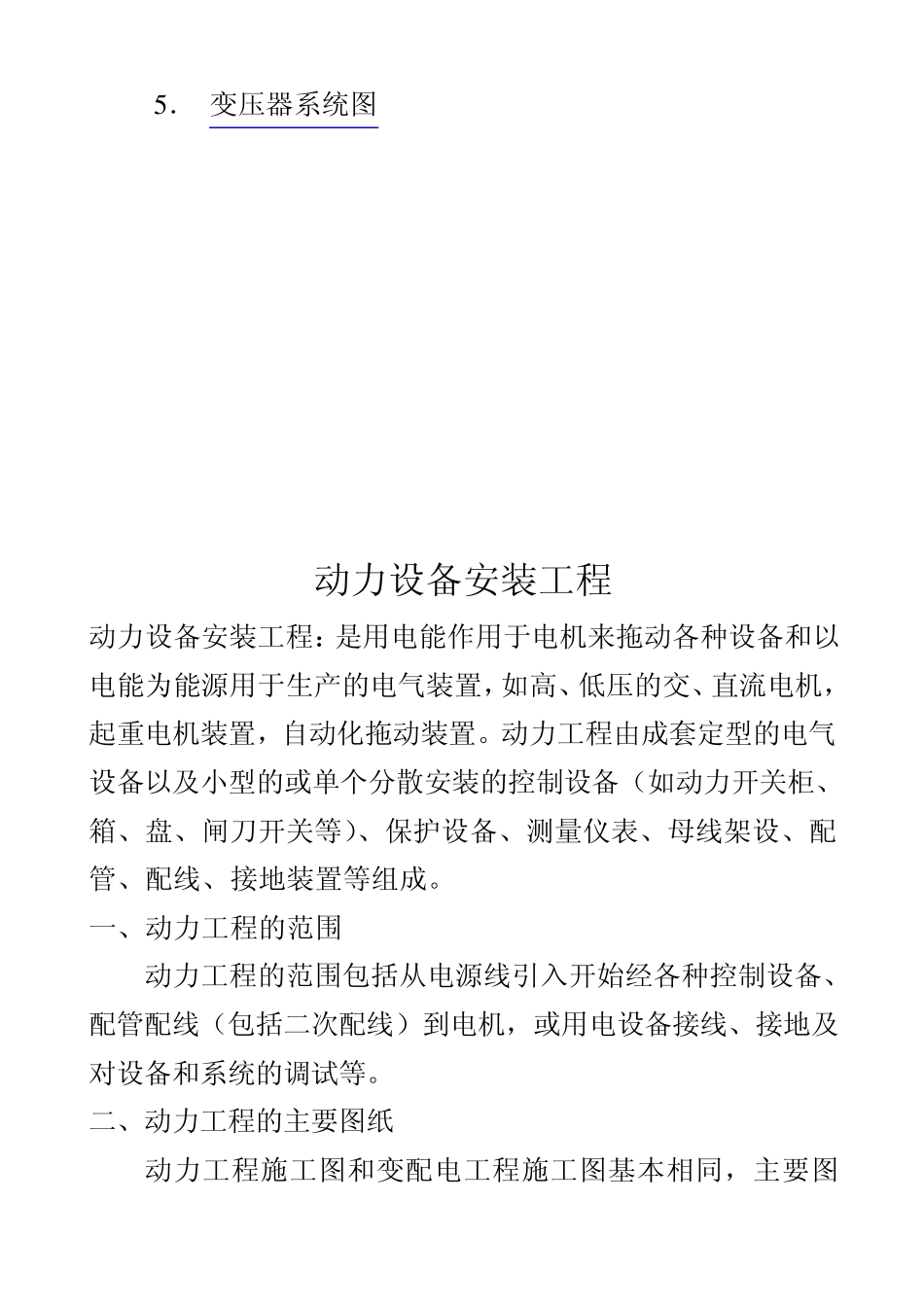

主要施工图有：一次回路系统图，二次回路原理接线图、二次回路展开接线图、安装接线图、平面布置图 1 ． 常用变配电室的组成和平面布置图 2 ． 变电所高压系统图 3 ． 变电所低压系统图 4 ． 变压器系统图 1 次回路 5 ． 变压器系统图 动力设备安装工程 动力设备安装工程：是用电能作用于电机来拖动各种设备和以电能为能源用于生产的电气装置，如高、低压的交、直流电机，起重电机装置，自动化拖动装置
动力工程由成套定型的电气设备以及小型的或单个分散安装的控制设备（如动力开关柜、箱、盘、闸刀开关等）、保护设备、测量仪表、母线架设、配管、配线、接地装置等组成
一、动力工程的范围 动力工程的范围包括从电源线引入开始经各种控制设备、配管配线（包括二次配线）到电机，或用电设备接线、接地及对设备和系统的调试等
二、动力工程的主要图纸 动力工程施工图和变配电工程施工图基本相同，主要图有：一次回路系统
