安规插脚资料(多款)

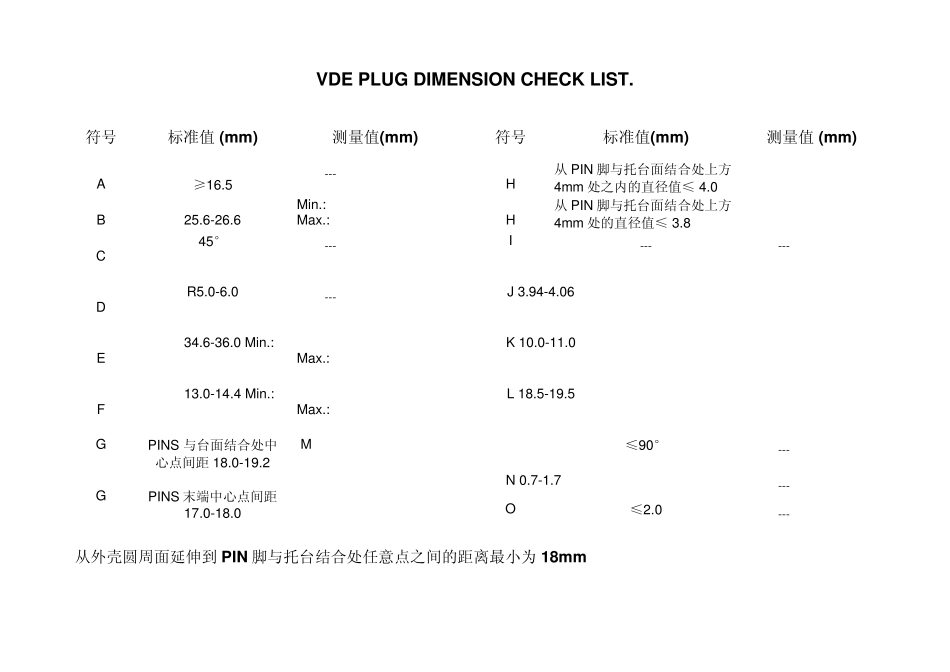

VDE PLUG DIMENSION (mm) Tw o-pin plugs for class II appliances (Up to 2.5 A rating) According to EN50075 - Standard Sheet and IEC60083 - Standard C5 金属下部结合部分边缘应光滑钝化，不得尖锐刺手。 VDE PLUG DIMENSION CHECK LIST. 符号 标准值 (m m ) 测量值(m m ) 符号 标准值(m m ) 测量值 (m m ) A ≥16.5 ﹍ H 从PIN 脚与托台面结合处上方4mm 处之内的直径值≤ 4.0 B 25.6-26.6 Min.: Max.: H 从PIN 脚与托台面结合处上方4mm 处的直径值≤ 3.8 C 45° ﹍ I ﹍ ﹍ D R5.0-6.0 ﹍ J 3.94-4.06 E 34.6-36.0 Min.: Max.: K 10.0-11.0 F 13.0-14.4 Min.: Max.: L 18.5-19.5 G PINS 与台面结合处中心点间距 18.0-19.2 M ≤90° ﹍ N 0.7-1.7 ﹍ G PINS 末端中心点间距 17.0-18.0 O ≤2.0 ﹍ 从外壳圆周面延伸到 PIN 脚与托台结合处任意点之间的距离最小为 18m m UL PLUG DIMENSION (mm) Dimension Checking for Two-pin plugs of NA (15 A, 125 V) According to ANSI/UL 1310 and ANSI/UL 1861 (NEMA Figu re 1-15) UL PLUG DIMENSION CHECK LIST 公差为± 0.127mm 符号 标准值 (mm) 测量值(mm)符号标准值(mm) 测量值 (mm)A 3.175 E 6.60≥ E ≥ 6.09 B 3.96 F 8.17 ≥ F ≥ 7.80 C 13.77 G 1.65 ≥ G ≥ 1.40 D 18.23 ≥ D ≥ 15.86 H 12.7 起始于金属插脚的任意一点，与金属插脚的托台圆周边之间的距离不得小于7.9 mm BS PLUG DIMENSION (mm) According to Figu re 4 of BS1363 Grou nding pin BS PLUG DIMENSION CHECK LIST. 符号 要求值(m m ) 测量值 (m m ) 符号 要求值(m m ) 测量值 (m m ) A 25.37 max. Q 17.2-18.2 B 25.37 max. R 6.22-6.48 C 34.6 max. S 3.90-4.05 D 11.05-11.18 T 6.22-6.48 E 11.05-11.18 U 6.35 min. F R 15 min. V 60°-80° G R 9.5 min. W 1.35-1.85 H R 9.5 min. X 3.90-4.05 I 22.10-22.36 Y 1.2-2.0 J 22.23-23.23 Z R 0.1-1.0 K 1.35-1.85 a 58°-62° L 7.80-8.05 b 1.35-1.85 M 58°-62° c 58°-62° N 3.90-4.05 d 1.35-1.85 O 9.2 max. e 0.2 max. P 9.5 max. f 1.35-1.85 S...
