安防监控系统布线设计与施工要点

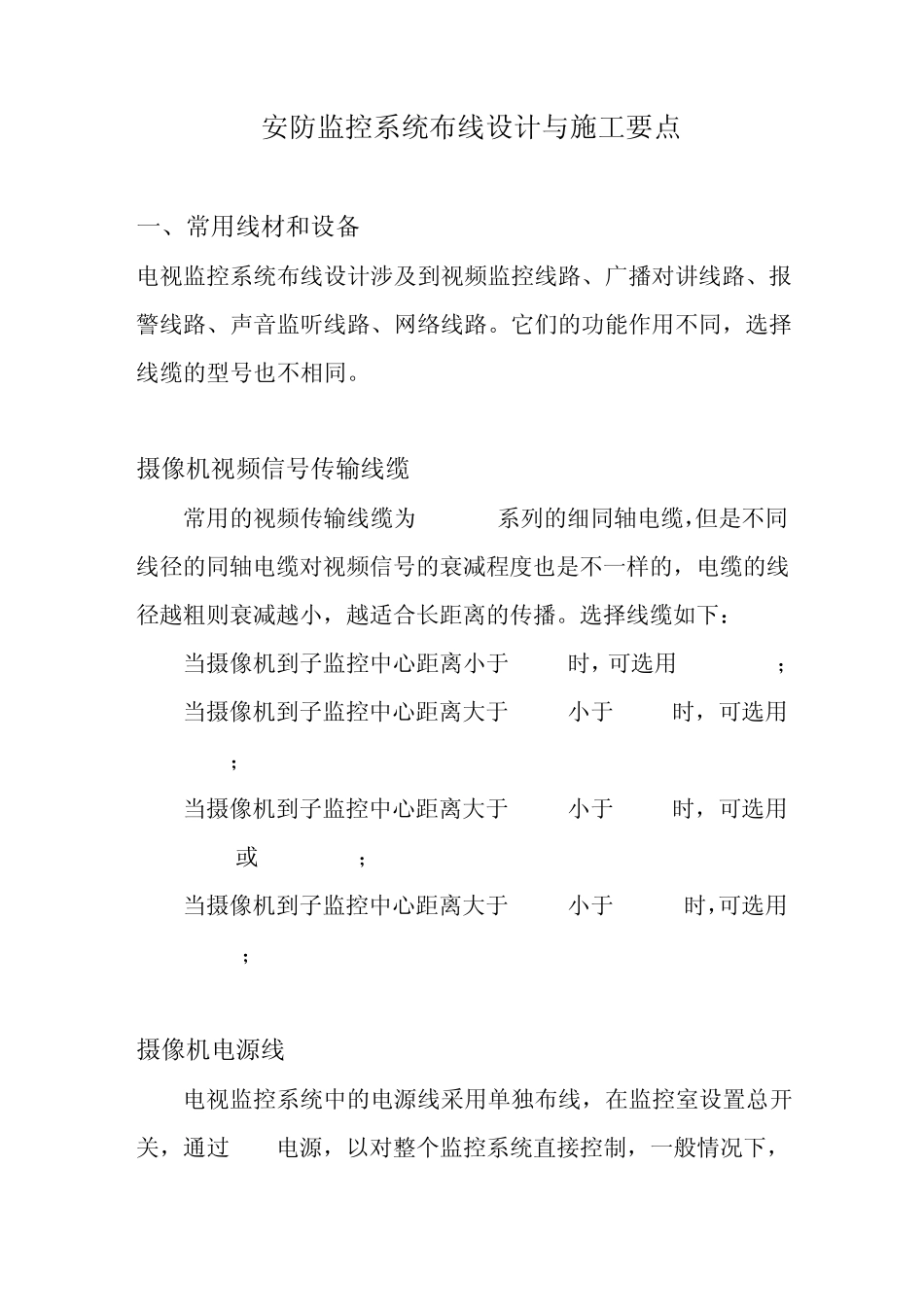

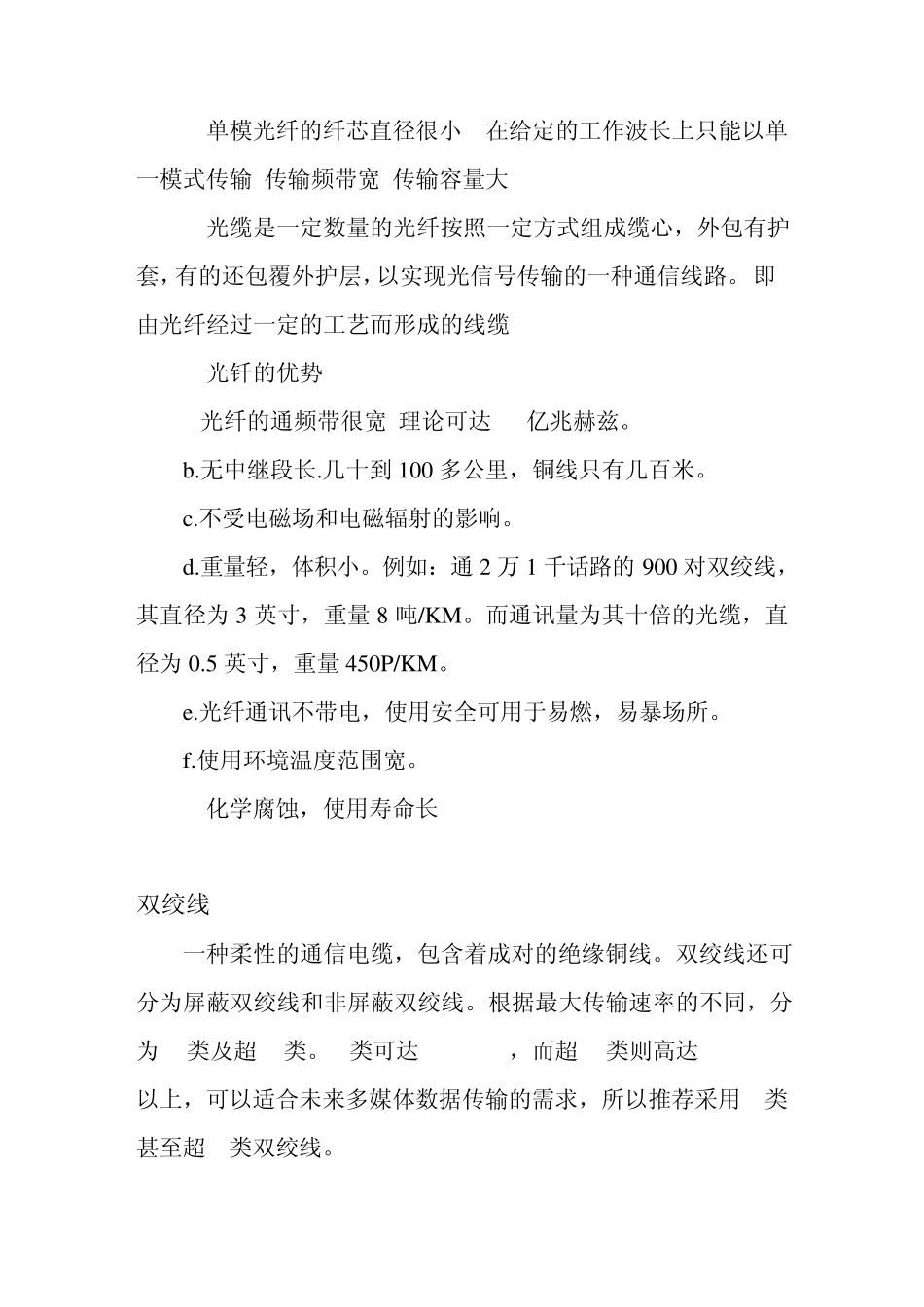

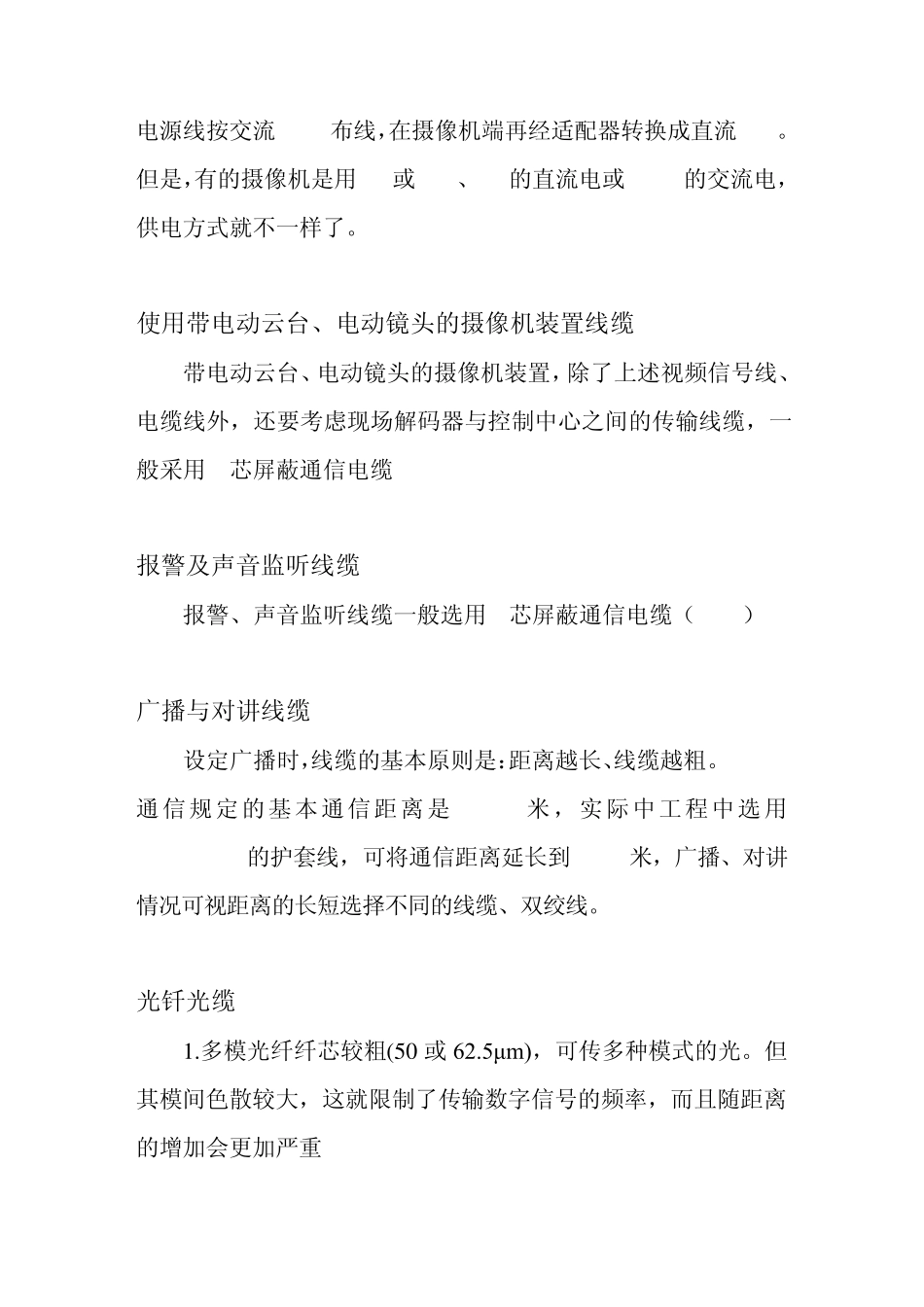

安防监控系统布线设计与施工要点 一、常用线材和设备 电视监控系统布线设计涉及到视频监控线路、广播对讲线路、报警线路、声音监听线路、网络线路。它们的功能作用不同，选择线缆的型号也不相同。 摄像机视频信号传输线缆 常用的视频传输线缆为 SYV-75系列的细同轴电缆，但是不同线径的同轴电缆对视频信号的衰减程度也是不一样的，电缆的线径越粗则衰减越小，越适合长距离的传播。选择线缆如下： 当摄像机到子监控中心距离小于 300m时，可选用 SYV-75-3； 当摄像机到子监控中心距离大于 300m小于 500m时，可选用SYV-75-5； 当摄像机到子监控中心距离大于 500m小于 800m时，可选用SYV-75-7或 SYV-75-9； 当摄像机到子监控中心距离大于 800m小于 1000m时，可选用SYV-75-12； 摄像机电源线 电视监控系统中的电源线采用单独布线，在监控室设置总开关，通过 UPS电源，以对整个监控系统直接控制，一般情况下，电源线按交流220V布线，在摄像机端再经适配器转换成直流12V。但是，有的摄像机是用5V或12V、24V的直流电或220V的交流电，供电方式就不一样了。 使用带电动云台、电动镜头的摄像机装置线缆 带电动云台、电动镜头的摄像机装置，除了上述视频信号线、电缆线外，还要考虑现场解码器与控制中心之间的传输线缆，一般采用2芯屏蔽通信电缆(RVVP). 报警及声音监听线缆 报警、声音监听线缆一般选用4芯屏蔽通信电缆（RVVP） 广播与对讲线缆 设定广播时，线缆的基本原则是：距离越长、线缆越粗。RS-485通信规定的基本通信距离是1200米，实际中工程中选用RVV-2/1.5的护套线，可将通信距离延长到 2000米，广播、对讲情况可视距离的长短选择不同的线缆、双绞线。 光钎光缆 1 .多模光纤纤芯较粗(5 0 或62.5μm)，可传多种模式的光。但其模间色散较大，这就限制了传输数字信号的频率，而且随距离的增加会更加严重 2.单模光纤的纤芯直径很小, 在给定的工作波长上只能以单一模式传输,传输频带宽,传输容量大 3.光缆是一定数量的光纤按照一定方式组成缆心，外包有护套，有的还包覆外护层，以实现光信号传输的一种通信线路。 即:由光纤经过一定的工艺而形成的线缆. 4.光钎的优势 a光纤的通频带很宽.理论可达 30亿兆赫兹。 b.无中继段长.几十到 100 多公里，铜线只有几百米。 c.不受电磁场和电磁辐射的影响。 d.重量轻，体积小。例如：通2 万 1 千话路的900 对双绞线，其直径为 3 英寸，重量8 吨/KM。而通讯量为其...
