完整的UGPOSTBuilder制作后处理VIP专享

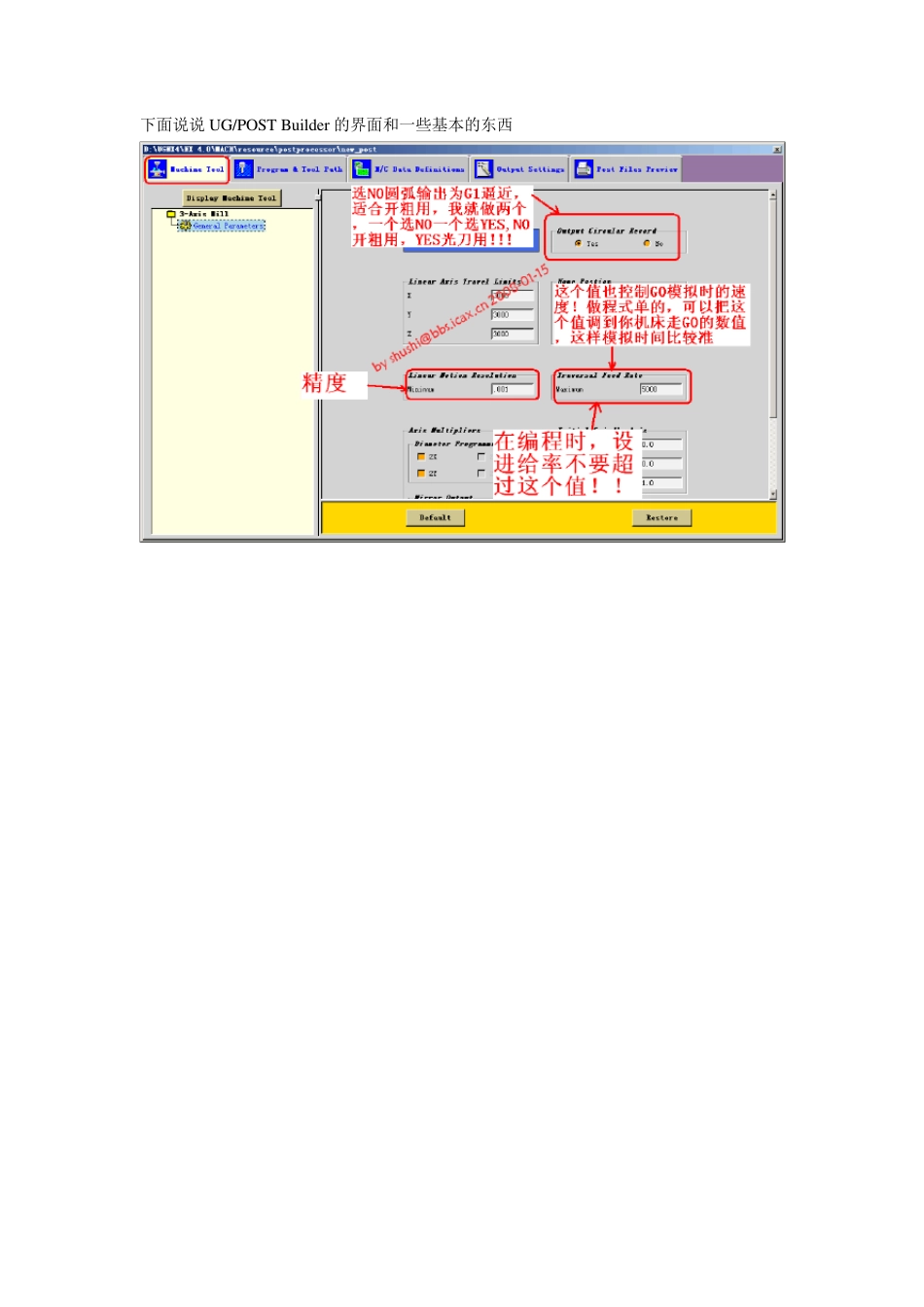

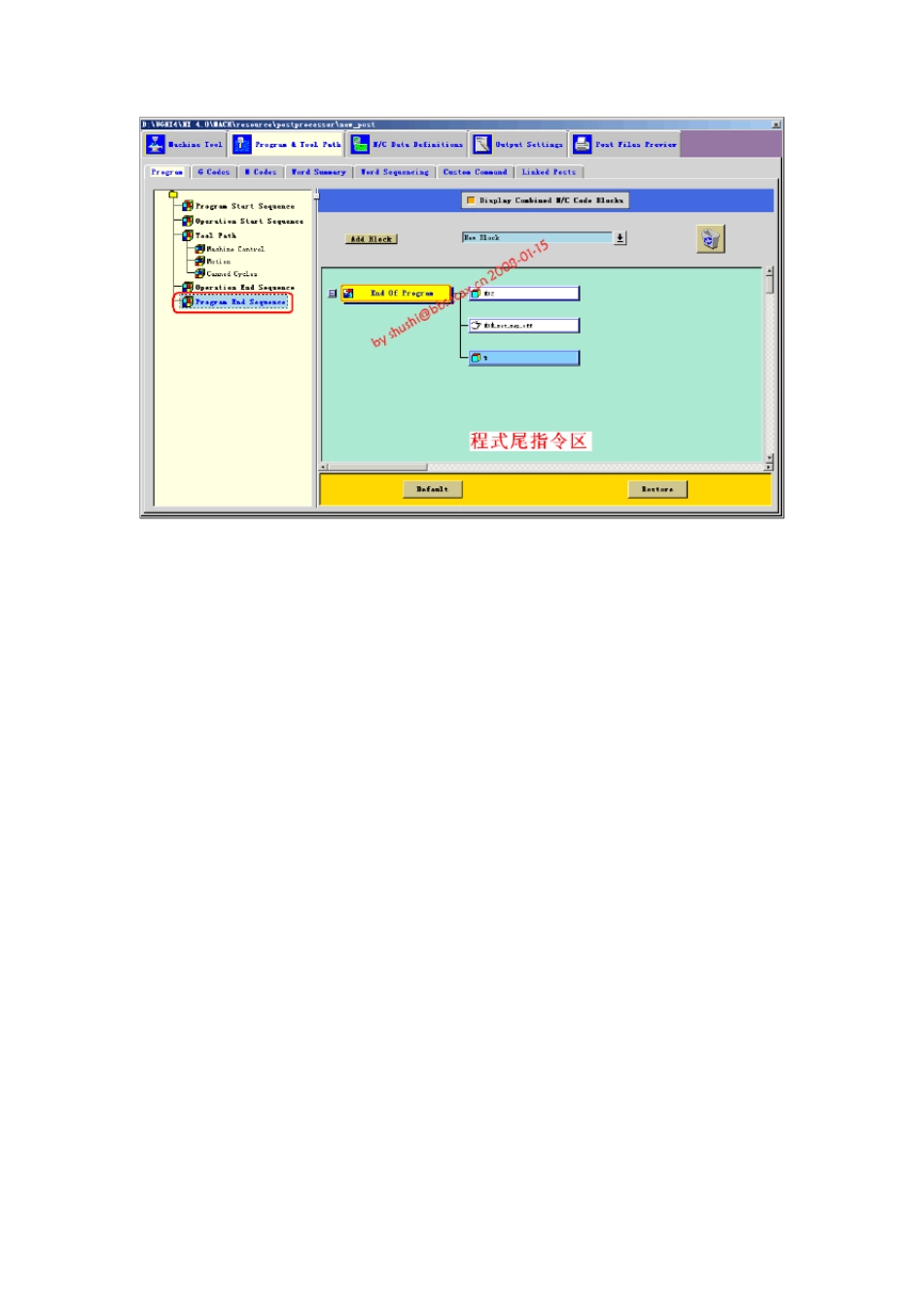

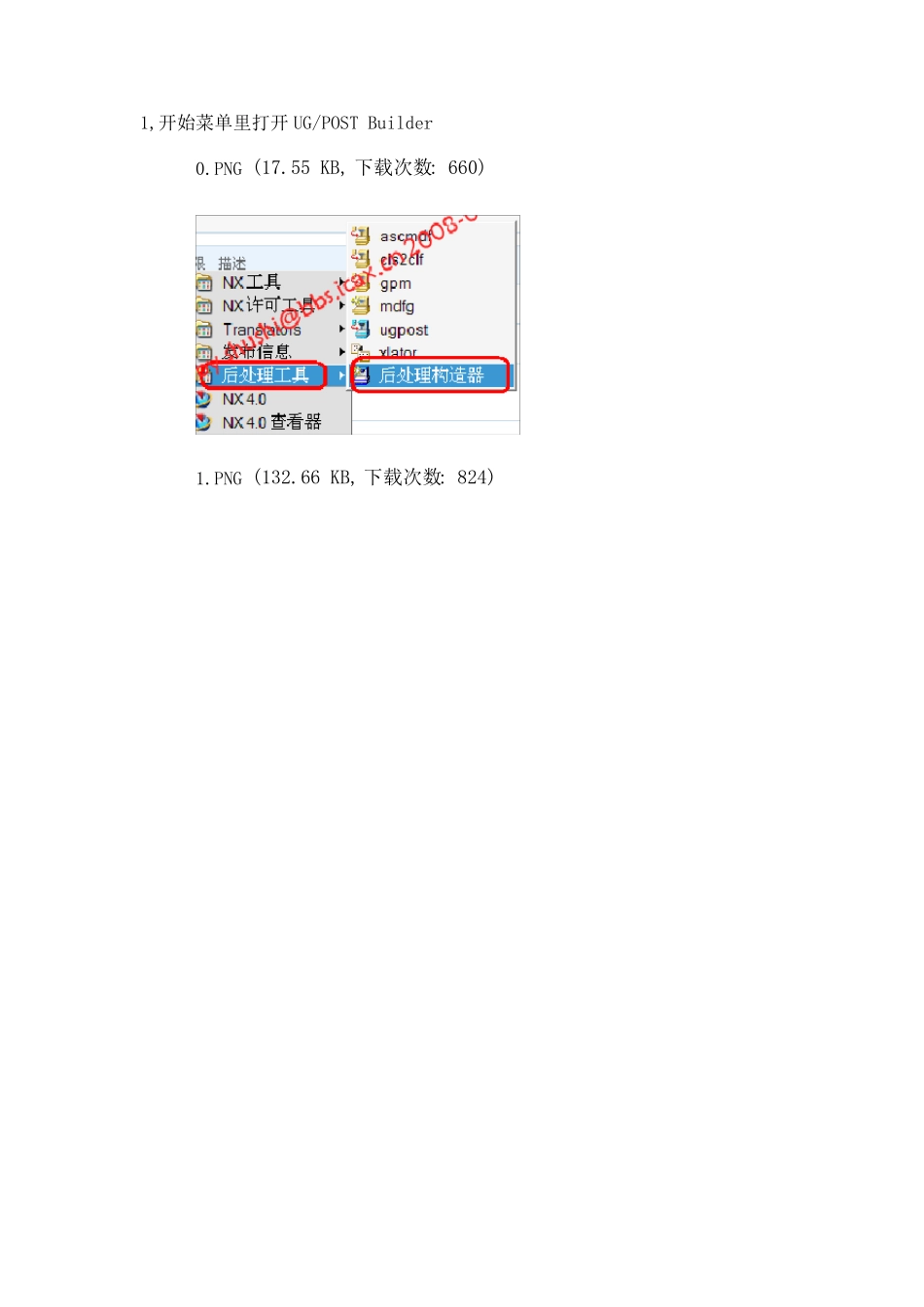

1,开始菜单里打开UG/POST Builder 0.PNG (17.55 KB, 下载次数: 660) 1.PNG (132.66 KB, 下载次数: 824) 下面说说UG/POST Bu ilder 的界面和一些基本的东西 设定螺旋下刀的方式 增加一个自定义命令， 拖到％下一行，如图， 加入以下命令 uplevel #0 { set mom_kin_helical_arc_output_mode LINEAR MOM_reload_kinematics } 完成 加turbo,使后处理速度快5~6 倍 再在如图位置增加一个自定义命令 输入以下内容 uplevel #0 { set mom_kin_is_turbo_output "TRUE" MOM_reload_kinematics } 完成 加turbo,使后处理速度快 5~6 倍 这个命令可以使后处理速度快5～6 倍，一个字“快” 加入这个命令后，如果不想自动开油的话要修改下面三个地方,只有加了 tu rbo 的才改这三个地方 自己的自定义设置 如果自己喜欢在每次程式开始时做一 次Z轴 回 零 的动 作 ， 按 以 下 三 个 图 设置自己的自定义设置 有些高速机要在程式开始前加入G 05.1Q 1，有的又要加其它指令,但不管加什么指令，按以下方法都可以搞定 在程式尾加入G05.1Q0G49，和程式头的方法一样。 把M02改为M30，点击M02进行修改，方法如图 在程式头或程式尾加一些强制性输出的指令也可以用以下方法搞定,以加入 G05.1Q1 为例 增加一个自定义命令,在里面添加如下命令 MOM_ou tpu t_literal "G05.1Q1" 如果要多加几行指令,只需换行重复以上的动作,只是 G05.1Q1 要换成其它的指令罢了 加入刀具信息 在弹出的对话框中输入如下指令 global mom_tool_diameter global mom_tool_corner1_radiu s global mom_tool_name MOM_ou tpu t_literal "( $mom_tool_name D=[format "%.2f" $mom_tool_diameter] R=[format "%.2f" $mom_tool_corner1_radiu s] )" 注意，D 和R 都可以改成你方便识别的文字，也可以改成汉字，不过要你的机床能识别汉字，%.2f 是输出刀具信息的精度，这个意思是小数点后面2 位数，2 可以改成其它数字，其它地方就不要改了。 程式尾的做法_加入加工时间 和程式头的做法一样,这里就不详细说明了 这里就说一下加入加工时间 在自定义命令里输入如下指令 global mom_machine_time MOM_ou tpu t_literal "(TIME: [ format "%.2f" $mom_machine_time] MIN)" G02G03 走R 的方法 如图 也可以找到下图位置进行修改，方法一样的 注意，圆弧改成走 R 后不能加 tru bo 指令，因为经本人测试过不能用，为什么？我也不知道，（还在摸索中）！希望高手看到后指点小弟一下，小弟不胜感激! 最后设定 保存后在\MACH\resou rce\postprocessor 生成如图三个文件 批处理 这样做的批处理，单条程式处理出来没问题，批处理就有问题，看到的朋友希望你们谨慎用之 有路过的高手看到后，还望在此指点小弟一下，小弟不胜感激（呵呵，感激你的不止小弟一人哦）！
