完整的钢梯设计图

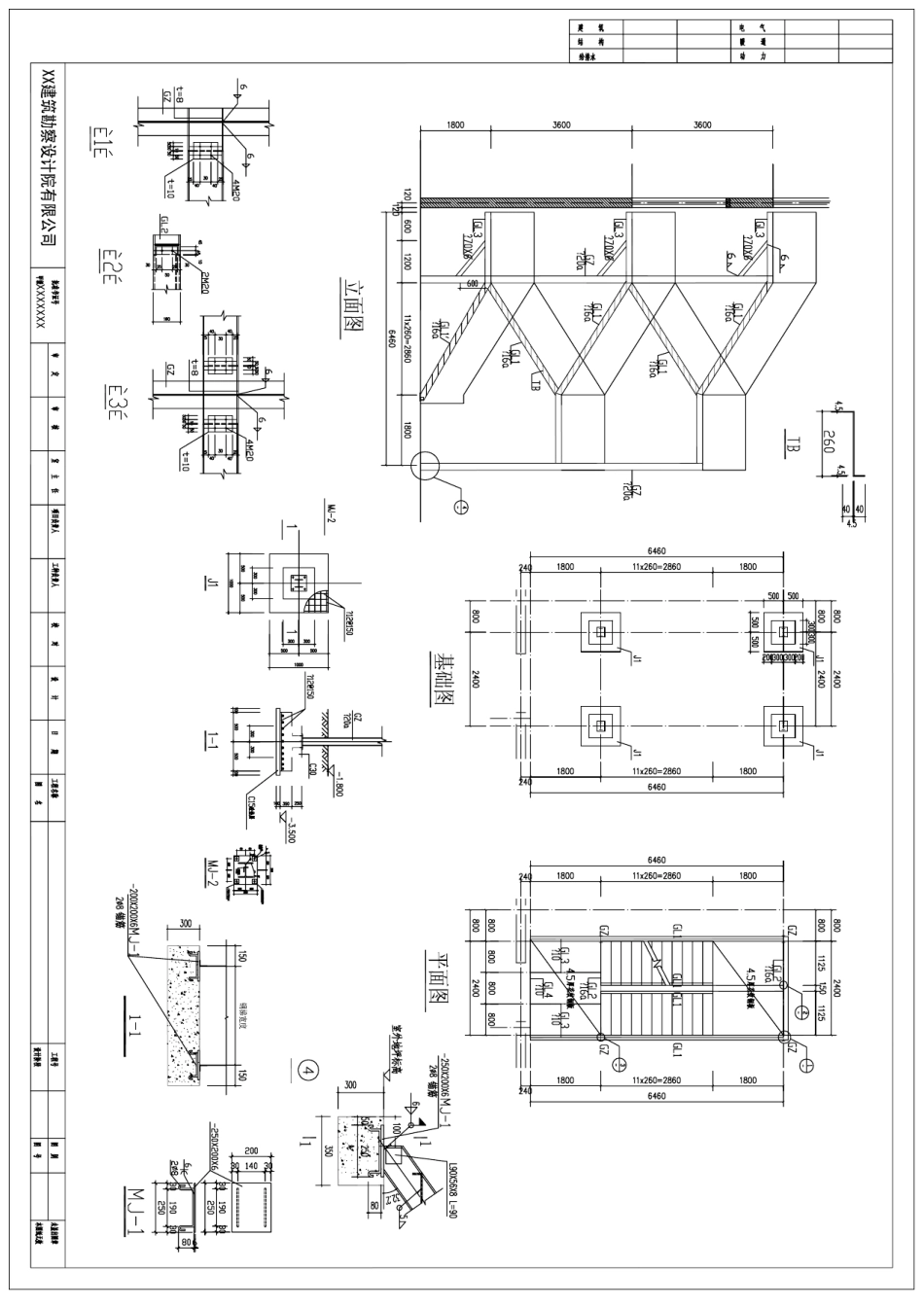

完整的钢梯设计图_第1页
1/9

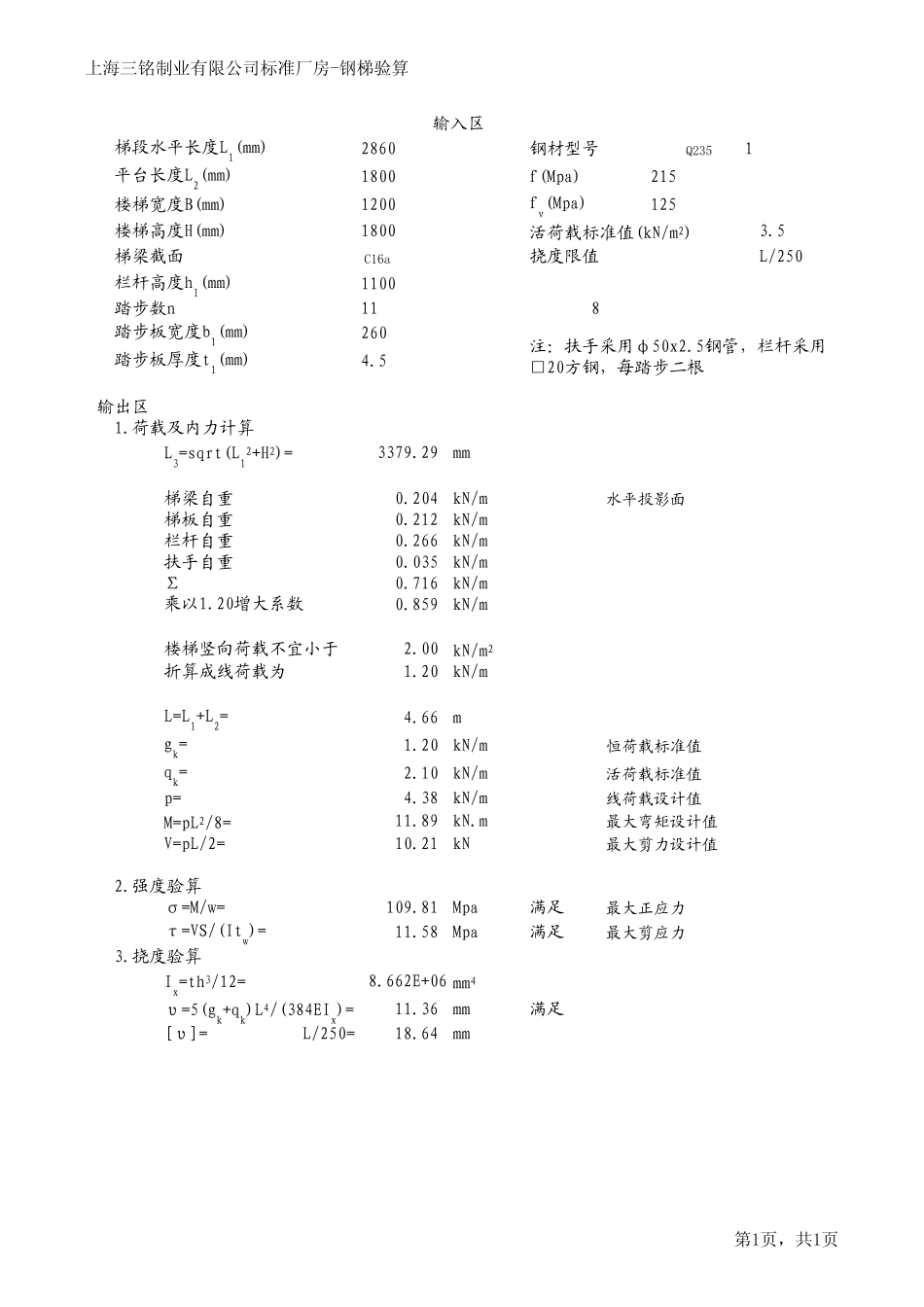

完整的钢梯设计图_第2页
2/9
完整的钢梯设计图_第3页
3/9
上海三铭制业有限公司标准厂房-钢梯验算梯段水平长度L1(mm)2860钢材型号1平台长度L2(mm)1800f(Mpa)215楼梯宽度B(mm)1200fv(Mpa)125楼梯高度H(mm)1800活荷载标准值(kN/m2)3.5梯梁截面挠度限值L/250栏杆高度h1(mm)1100踏步数n118踏步板宽度b1(mm)260踏步板厚度t1(mm)4.5输出区1.荷载及内力计算L3=sqrt(L12+H2)=3379.29mm梯梁自重0.204kN/m水平投影面梯板自重0.212kN/m栏杆自重0.266kN/m扶手自重0.035kN/m注:扶手采用φ50x2.5钢管,栏杆采用□20方钢,每踏步二根输入区Σ0.716kN/m0.859kN/m楼梯竖向荷载不宜小于2.00kN/m2折算成线荷载为1.20kN/mL=L1+L2=4.66mgk=1.20kN/m恒荷载标准值qk=2.10kN/m活荷载标准值p=4.38kN/m线荷载设计值M=pL2/8=11.89kN.m最大弯矩设计值V=pL/2=10.21kN最大剪力设计值2.强度验算σ=M/w=109.81Mpa满足最大正应力τ=VS/(Itw)=11.58Mpa满足最大剪应力3.挠度验算Ix=th3/12=8.662E+06 mm4υ=5(gk+qk)L4/(384EIx)=11.36mm满足[υ]=L/250=18.64mm乘以1.20增大系数Q235C16a第1页,共1页上海三铭制业有限公司标准厂房-钢梯验算梯段水平长度L1(mm)2860钢材型号1平台长度L2(mm)0f(Mpa)215楼梯宽度B(mm)1200fv(Mpa)125楼梯高度H(mm)1800活荷载标准值(kN/m2)3.5梯梁截面挠度限值L/250栏杆高度h1(mm)1100踏步数n118踏步板宽度b1(mm)260踏步板厚度t1(mm)4.5输出区1.荷载及内力计算L3=sqrt(L12+H2)=3379.29mm梯梁自重0.204kN/m水平投影面梯板自重0.212kN/m栏杆自重0.266kN/m扶手自重0.035kN/m注:扶手采用φ50x2.5钢管,栏杆采用□20方钢,每踏步二根输入区Σ0.716kN/m0.859kN/m楼梯竖向荷载不宜小于2.00kN/m2折算成线荷载为1.20kN/mL=L1+L2=2.86mgk=1.20kN/m恒荷载标准值qk=2.10kN/m活荷载标准值p=4.38kN/m线荷载设计值M=pL2/8=4.48kN.m最大弯矩设计值V=pL/2=6.26kN最大剪力设计值2.强度验算σ=M/w=41.36Mpa满足最大正应力τ=VS/(Itw)=7.11Mpa满足最大剪应力3.挠度验算Ix=th3/12=8.662E+06 mm4υ=5(gk+qk)L4/(384EIx)=1.61mm满足[υ]=L/250=11.44mm乘以1.20增大系数Q235C16a第1页,共1页上海三铭制业有限公司标准厂房-钢梯验算梯段水平长度L1(mm)2860钢材型号1平台长度L2(mm)1800f(Mpa)215楼梯宽度B(mm)1200fv(Mpa)125楼梯高度H(mm)1800活荷载标准值(kN/m2)3.5梯梁截面挠度限值L/250栏杆高度h1(mm)1100踏步数n118踏步板宽度b1(mm)260踏步板厚度t1(mm)4.5输出区1.荷载及内力计算L3=sqrt(L12+H2)=3379.29mm梯梁自重0.242kN/m水平投影面梯...
