定尺剪说明书

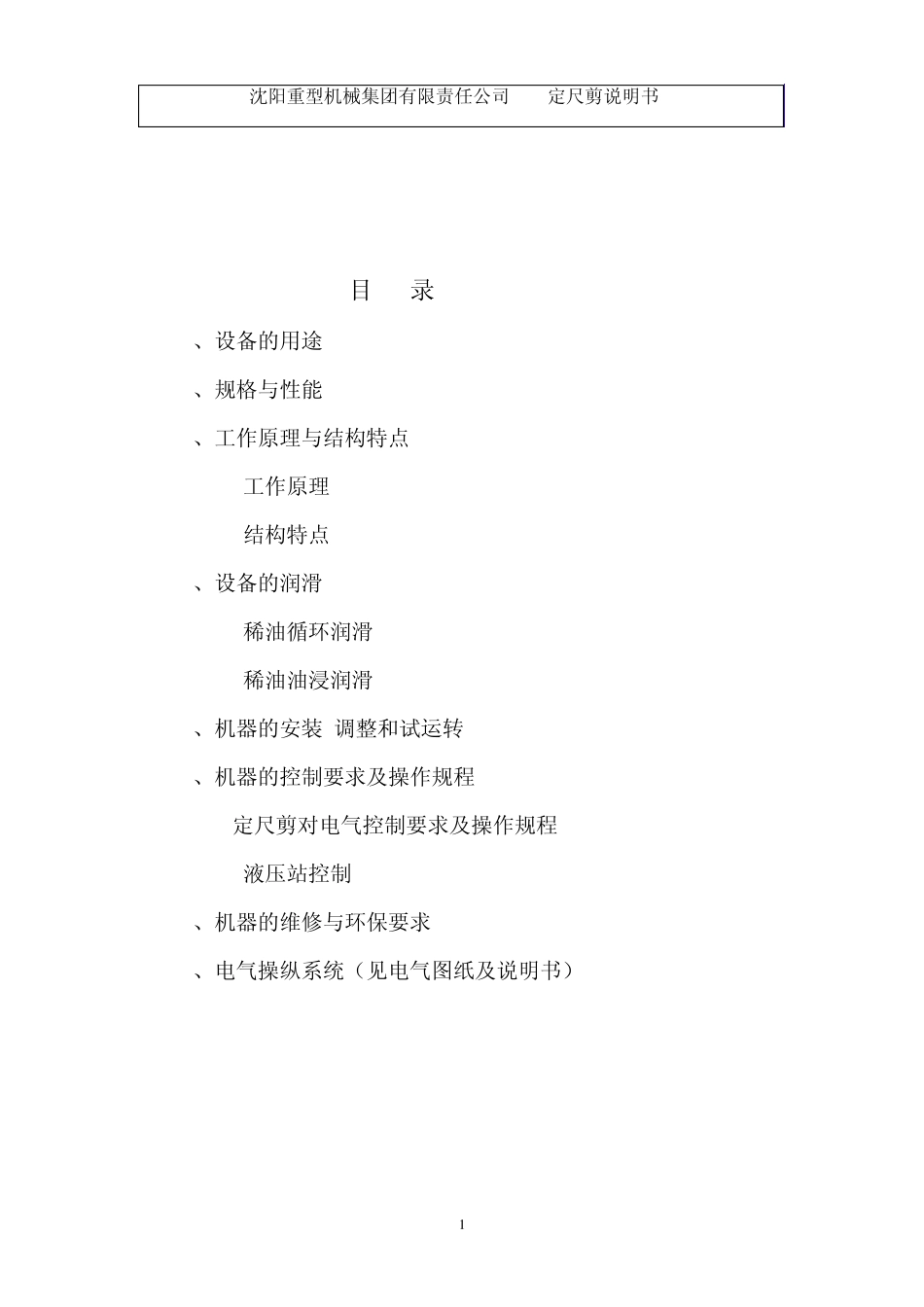

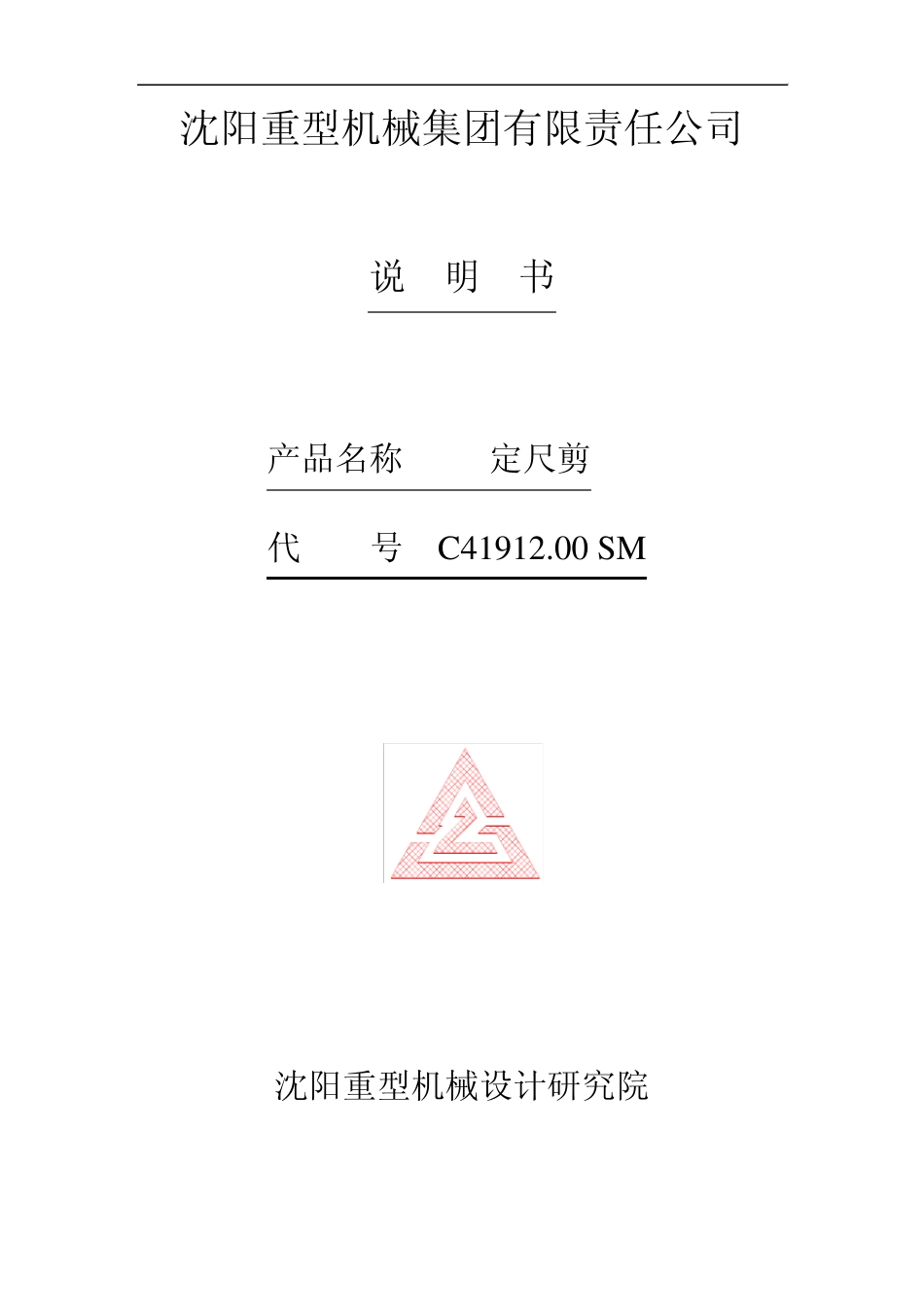

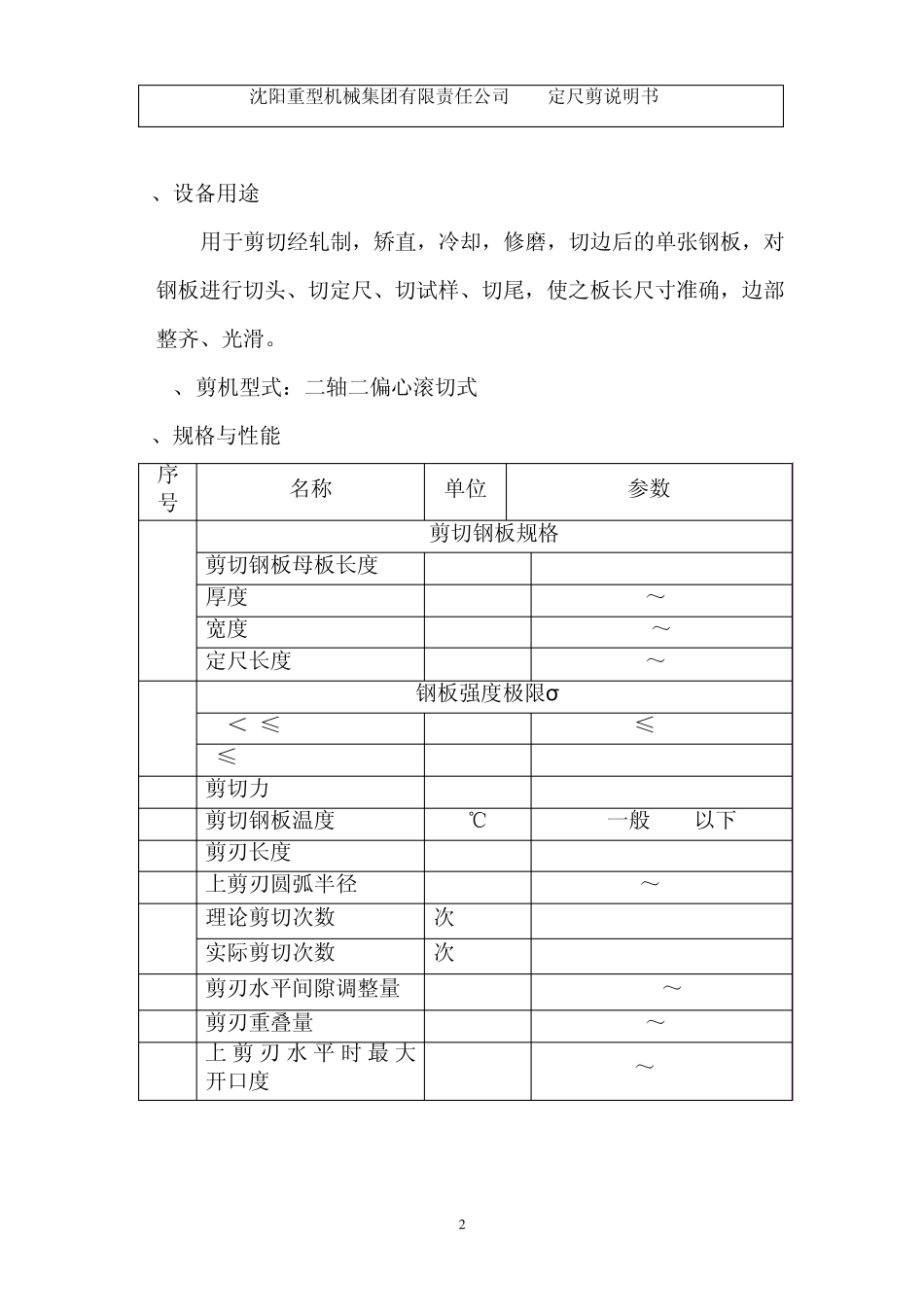

沈阳重型机械集团有限责任公司 说 明 书 产品名称 定尺剪 代 号 C41912.00 SM 沈阳重型机械设计研究院 沈阳重型机械集团有限责任公司 定尺剪说明书C41912.00SM 1 目 录 1、设备的用途 2、规格与性能 3、工作原理与结构特点 3.1. 工作原理 3.2. 结构特点 4、设备的润滑 4.1. 稀油循环润滑 4.2. 稀油油浸润滑 5、机器的安装.调整和试运转 6、机器的控制要求及操作规程 6.1.定尺剪对电气控制要求及操作规程 6.2. 液压站控制 7、机器的维修与环保要求 8、电气操纵系统（见电气图纸及说明书） 沈阳重型机械集团有限责任公司 定尺剪说明书C41912.00SM 2 1、 设备用途 用于剪切经轧制，矫直，冷却，修磨，切边后的单张钢板，对钢板进行切头、切定尺、切试样、切尾，使之板长尺寸准确，边部整齐、光滑。 1.1、 剪机型式：二轴二偏心滚切式 2、规格与性能 序号 名称 单位 参数 1 剪切钢板规格 剪切钢板母板长度 m 厚度 mm 6～50 宽度 mm 1550～3300 定尺长度 m 6～18 2 钢板强度极限σb 40＜h≤50mm MPa ≤800 h≤40mm MPa 1250 3 剪切力 KN max 16000 4 剪切钢板温度 ℃ 一般 150以下 5 剪刃长度 mm 3500 6 上剪刃圆弧半径 m ～72 7 理论剪切次数 次/min max 20 实际剪切次数 次/min 10 8 剪刃水平间隙调整量 mm 0.3～5 9 剪刃重叠量 mm ～5 10 上 剪刃 水 平 时 最 大 开口度 mm ～200 沈阳重型机械集团有限责任公司 定尺剪说明书C41912.00SM 3 2.1. 主传动电机 ZFQZ-400-42 600KW×2（台） 800/1200r/min 660V 2.2. 机器的外形尺寸：长×宽×高≈7700mm×6000mm×6200mm 2.3. 对板形要求 为了确保剪机运转时不出故障，板材的不平度不得大于下值： 板厚 8mm时最大 45mm， 板厚 50mm时最大 30mm， 板材头部和尾部舌形或燕尾形结构不得大于 250mm 3. 工作原理与结构特点 3.1.工作原理 滚切式定尺剪是装有半径为 R=72m弧形上刀片的上刀架，在具有相同相位角和偏心半径的两个曲轴及连杆带动下，并在控制杆的约束中，上刀片沿一个水平基面实现理想的滚动运动中将钢板剪断。 该基面比水平的固定下刀片略低约 5mm。基面与下刀片的高度差即是上、下剪刃的重叠量，剪切过程中该重叠量基本保持不变。 上刀片运动到上始点停止，由机组辊道将钢板送进一个确定的剪切定长，钢板停止运动之后，压板机构将钢板压住。刀...
