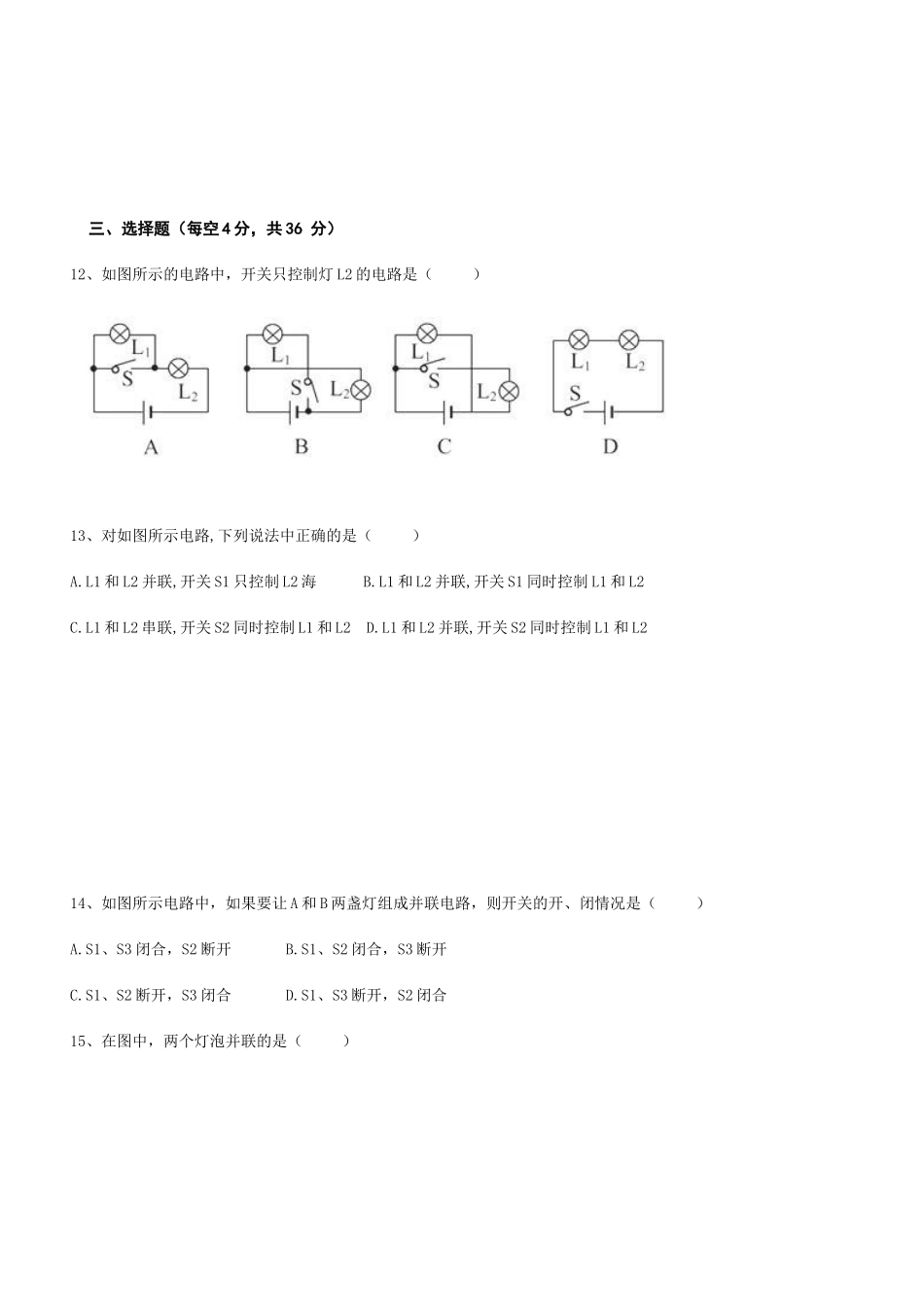

九年级第十四章《电路的串联和并联》一、作图题（每题5分，共20分）1、如图甲所示的电路图,用笔画线代替导线把图乙所示的实物连接起来.2、请将上图中的各元件符号连成电路图.要求两灯并联，开关同时控制两盏灯.3、学习了电学知识之后，小明设计了一个简易“选答器”，如图13所示。一个问题有两个可选择的答案（a）和（b），选答器上与它们对应的有红灯、绿灯各一个，分别由两个按钮（开关）控制，选择哪一个答案就按下哪一个按钮，对应的灯就亮。右侧的方框内已画出了“选答器”连接线的插头部分，请你在方框中画出该“选答器”的内部电路图。4、按照下图甲的电路图，将乙中的元件连成电路（元件位置不动，用笔画线表示导线）。二、填空题（每空2分，共38分）5、在如图所示的电路中，只增加一根导线，使电路变成并联电路，则这根导线应该接在_____两点之间.6、如图所示的电路中，电灯泡L1和L2组成_____电路，其中开关S1控制灯泡_____，开关S2控制灯泡_____.7、如图所示的电路中,若闭合S后则电路中将会发生_____;要想使两灯泡串联,只需将导线_____去掉;要想使两灯泡并联,只需将导线M由B接线柱拆下改接到_____接线柱上即可.8、如图所示电路中，当_____闭合时，L1、L2并联；当_____闭合时，电路会发生短路，损坏电源.9、如图所示,L1、L2是两个相同的小灯泡,A、B、C、D是四个接线柱,若用导线将A、B和C、D分别连接起来,则灯L1、L2是_____联的;若用导线只将B、D连接起来,则灯L1、L2是_____联的;若用导线只将A、C连接起来,则会发生_____.10、串联电路中，如果其中有一只灯泡坏了，其他灯泡（填“能”或“不能”）发光；并联电路中，如果其中有一只灯泡坏了，其他灯泡（填“能”或“不能”）发光；家庭用电中的电灯的连接方式是，用电器和开关之间的连接方式是。11、请你帮助小黄同学完成填空：如图9所示电路，要使灯L1与灯L2串联，则应该闭合开关_________；如果要使灯L1与灯L2并联，则应该闭合开关_________；倘若将三只开关都闭合，电路发生__________。三、选择题（每空4分，共36分）12、如图所示的电路中，开关只控制灯L2的电路是（）13、对如图所示电路,下列说法中正确的是（）A.L1和L2并联,开关S1只控制L2海B.L1和L2并联,开关S1同时控制L1和L2C.L1和L2串联,开关S2同时控制L1和L2D.L1和L2并联,开关S2同时控制L1和L214、如图所示电路中，如果要让A和B两盏灯组成并联电路，则开关的开、闭情况是（）A.S1、S3闭合，S2断开B.S1、S2闭合，S3断开C.S1、S2断开，S3闭合D.S1、S3断开，S2闭合15、在图中，两个灯泡并联的是（）16、用一个开关控制两盏灯,这两盏灯的连接方式（）A.一定是串联B.一定是并联C.两种连接方式都可以D.两种连接方式都不可以17、如图，电路中，下列操作中能使两盏灯都有电流通过的是（）A．只闭合开关S1B．只闭合开关S2和S3C．只闭合开关S2D．开关S1、S2、S3都闭合18、如图所示电路，要使灯泡L1和L2组成串联电路，应该（）A.只闭合S3B.只闭合S2C.同时闭合S1和S2D.同时闭合S1和S319、下面是小华同学对身边的一些电路进行观察分析后作出的判断，其中不正确的是()A．厨房中的抽油烟机里装有照明灯和电动机，它们既能同时工作又能单独工作，它们是并联的B．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的C.楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的D.一般家庭中都要安装照明灯和其它用电器，使用时互不影响，它们是并联的20、如图所示，要使灯泡L1、L2并联在电路中，则三个开关的断开、闭合情况是（）A．S1、S3闭合，S2断开B．S2、S3闭合，S1断开C．S2闭合，S1、S3断开D．S1闭合，S2、S3断开参考答案一、作图题1、因电路中待连入的元件较多,且两灯并联,开关分别控制两灯,采用分支路连接更为简单,即先选取连接电路元件较多的一支路将它串联起来如图甲,再将另一条支路并联在上述串联电路上即可,如图乙.答案:见解析图乙2、画电路图时要注意：线要横平竖直，和元件连接处不能有断开.先将两灯泡并联连接,然后按照从电源正极出发到电源负极的顺序依次连接.3、如图32所示，画成并联电路的按以下标准...
