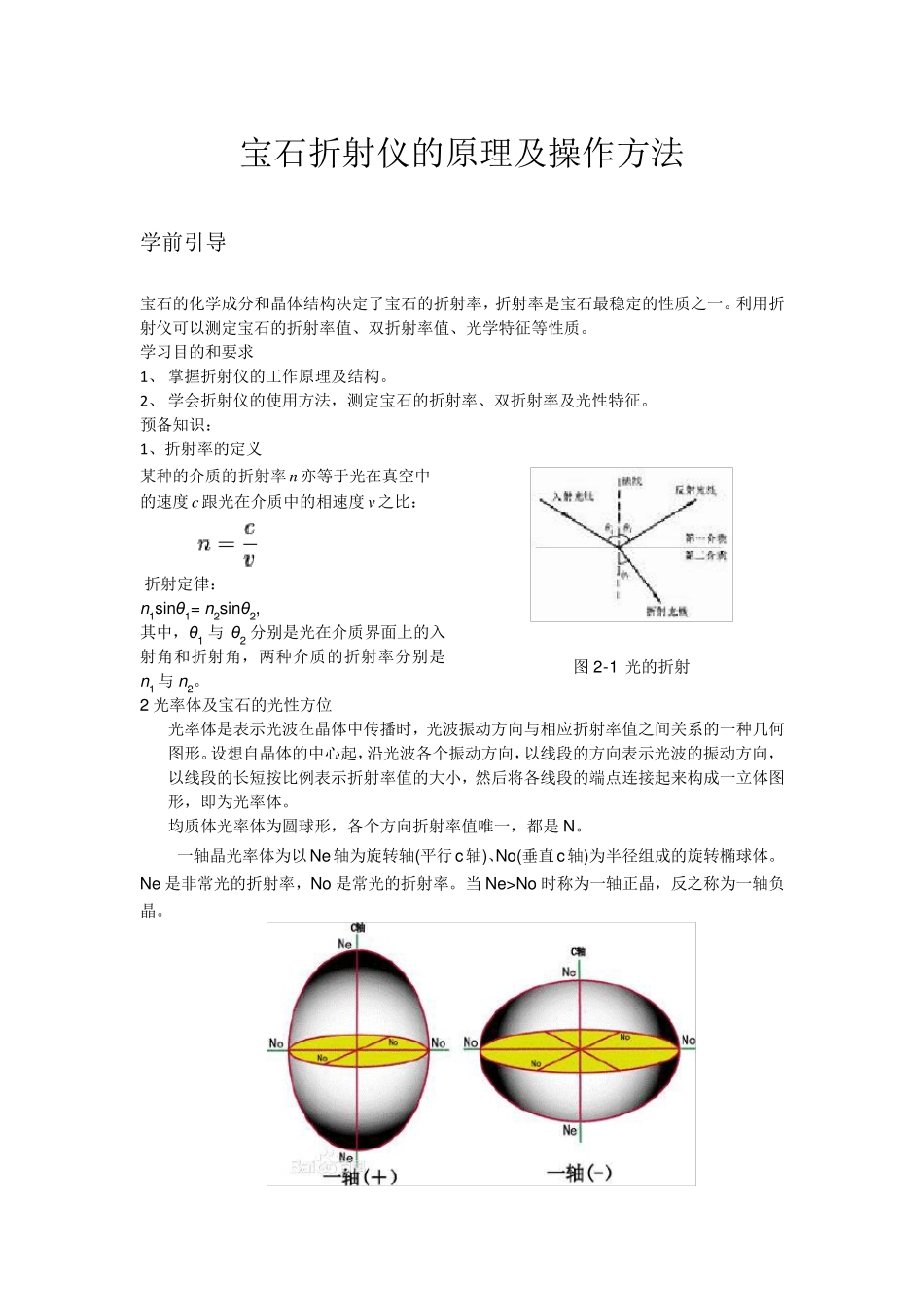

宝石折射仪的原理及操作方法_第1页
1/8

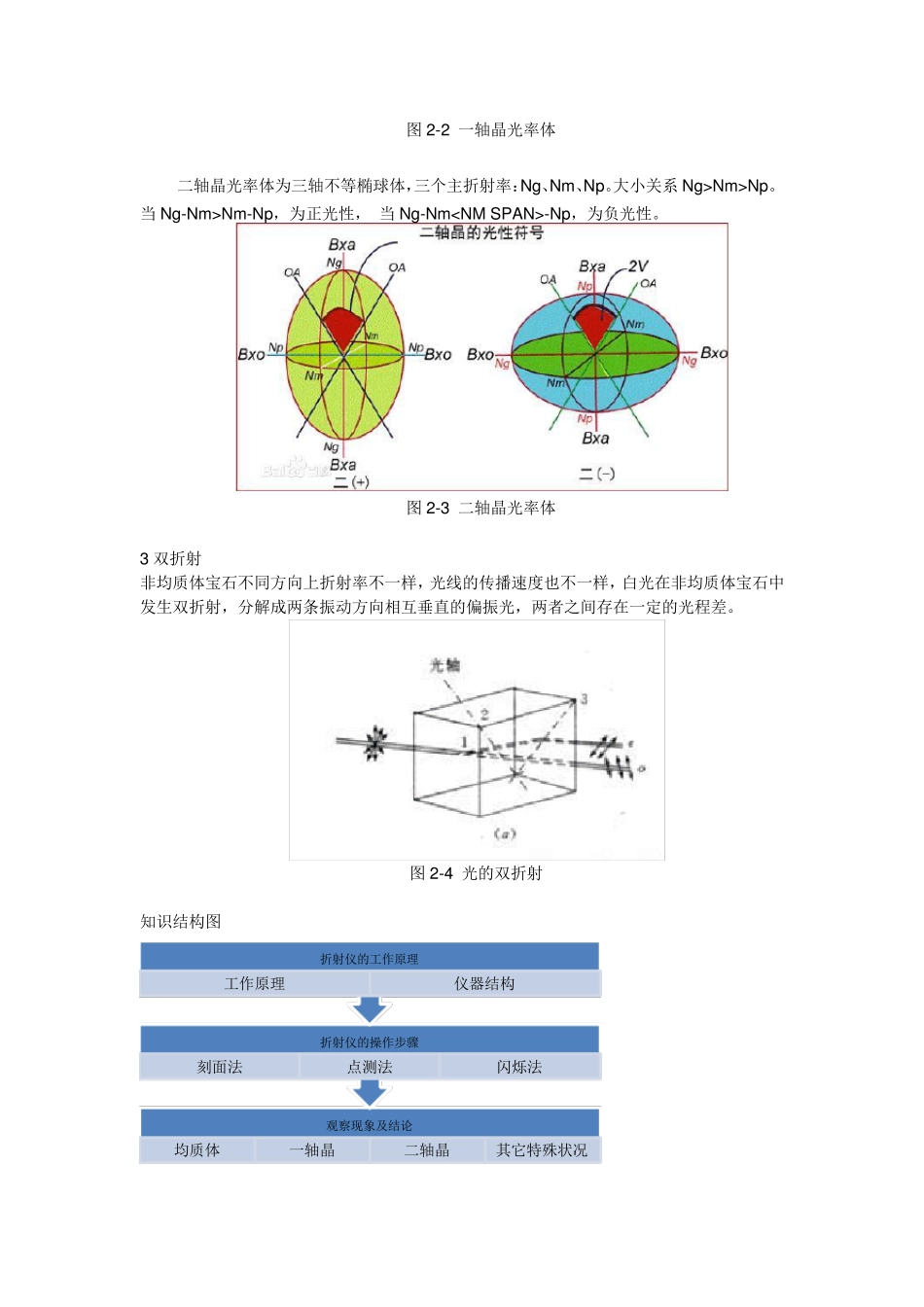

宝石折射仪的原理及操作方法_第2页
2/8

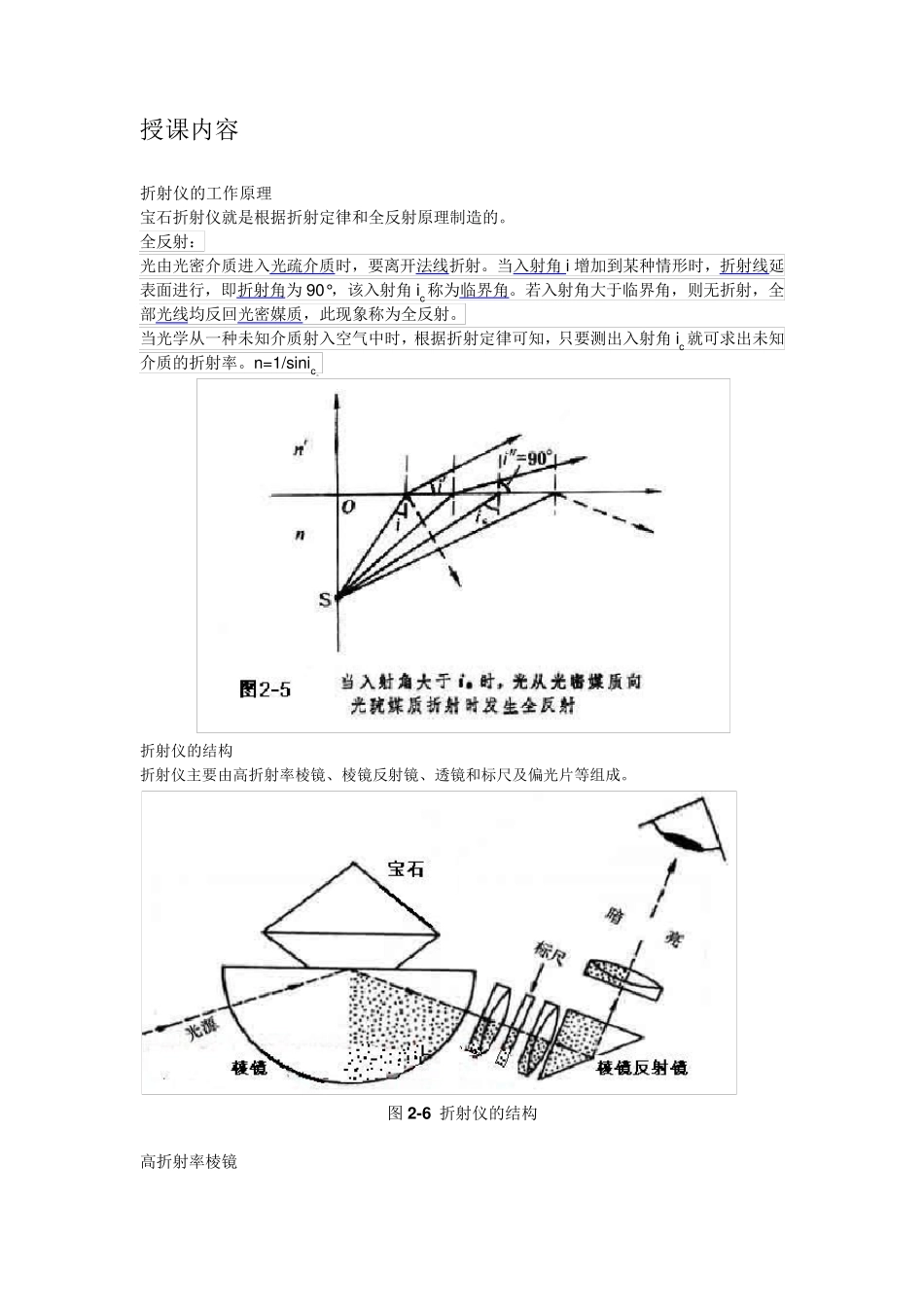

宝石折射仪的原理及操作方法_第3页
3/8
宝石折射仪的原理及操作方法 学前引导 宝石的化学成分和晶体结构决定了宝石的折射率,折射率是宝石最稳定的性质之一。利用折射仪可以测定宝石的折射率值、双折射率值、光学特征等性质。 学习目的和要求 1、 掌握折射仪的工作原理及结构。 2、 学会折射仪的使用方法,测定宝石的折射率、双折射率及光性特征。 预备知识: 1、折射率的定义 某种的介质的折射率 n 亦等于光在真空中的速度 c 跟光在介质中的相速度 v 之比: 折射定律: n1sinθ1= n2sinθ2, 其中,θ1 与 θ2 分别是光在介质界面上的入射角和折射角,两种介质的折射率分别是n1 与 n2。 图 2-1 光的折射2 光率体及宝石的光性方位 光率体是表示光波在晶体中传播时,光波振动方向与相应折射率值之间关系的一种几何图形。设想自晶体的中心起,沿光波各个振动方向,以线段的方向表示光波的振动方向,以线段的长短按比例表示折射率值的大小,然后将各线段的端点连接起来构成一立体图形,即为光率体。 均质体光率体为圆球形,各个方向折射率值唯一,都是N。 一轴晶光率体为以Ne轴为旋转轴(平行c轴)、No(垂直c轴)为半径组成的旋转椭球体。Ne 是非常光的折射率,No 是常光的折射率。当 Ne>No 时称为一轴正晶,反之称为一轴负晶。 图2-2 一轴晶光率体 二轴晶光率体为三轴不等椭球体,三个主折射率:Ng、Nm、Np。大小关系 Ng>Nm>Np。当 Ng-Nm>Nm-Np,为正光性, 当 Ng-Nm-Np,为负光性。 图2-3 二轴晶光率体 3 双折射 非均质体宝石不同方向上折射率不一样,光线的传播速度也不一样,白光在非均质体宝石中发生双折射,分解成两条振动方向相互垂直的偏振光,两者之间存在一定的光程差。 图2-4 光的双折射 知识结构图 观察现象及结论均质体一轴晶二轴晶其它特殊状况折射仪的操作步骤刻面法点测法闪烁法折射仪的工作原理工作原理仪器结构授课内容 折射仪的工作原理 宝石折射仪就是根据折射定律和全反射原理制造的。 全反射: 光由光密介质进入光疏介质时,要离开法线折射。当入射角i 增加到某种情形时,折射线延表面进行,即折射角为90°,该入射角ic称为临界角。若入射角大于临界角,则无折射,全部光线均反回光密媒质,此现象称为全反射。 当光学从一种未知介质射入空气中时,根据折射定律可知,只要测出入射角ic 就可求出未知介质的折射率。n=1/sinic。 折射仪的结构 折射仪主要由高折射率棱镜、棱镜反射镜、透镜和标尺及偏...
