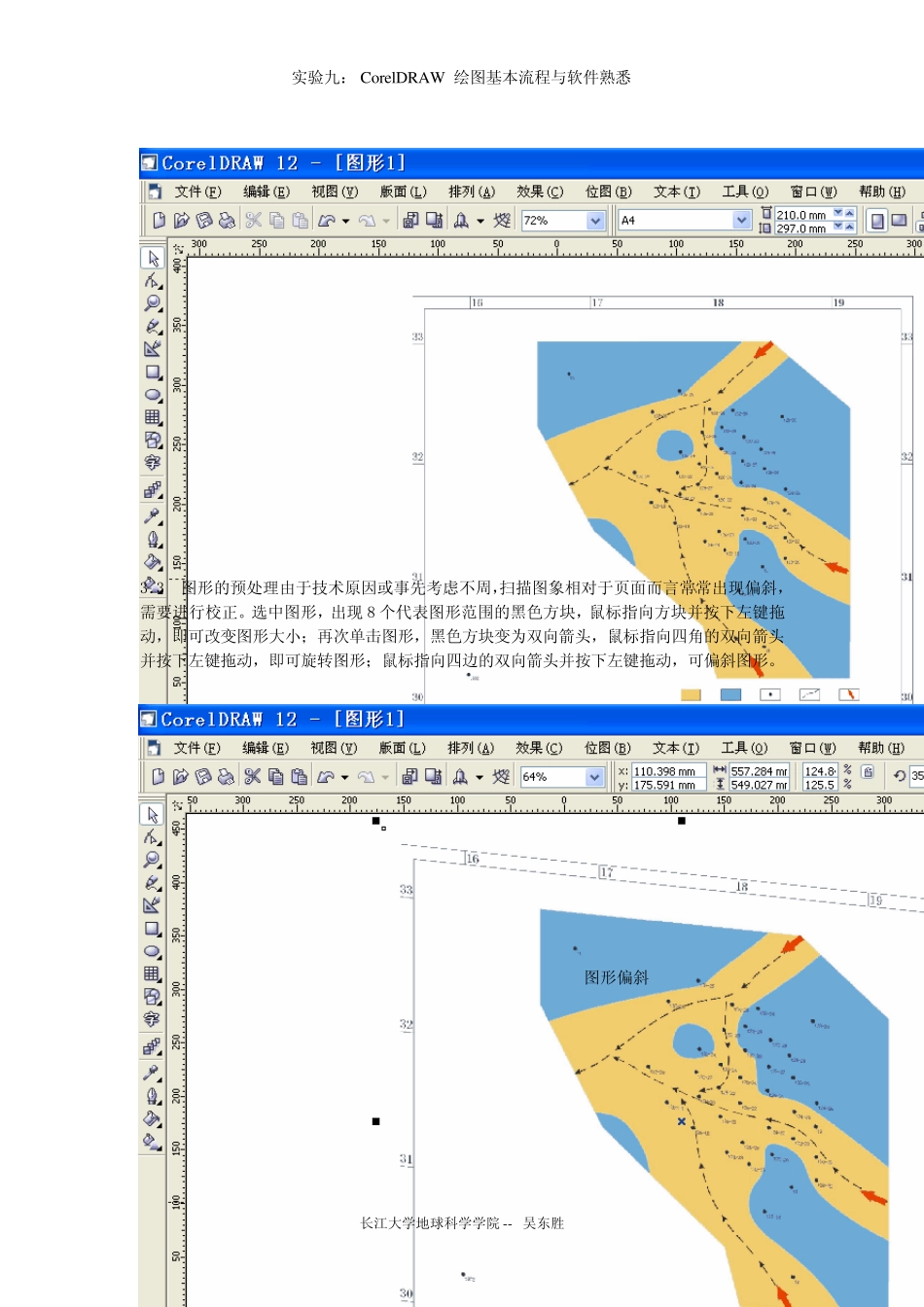

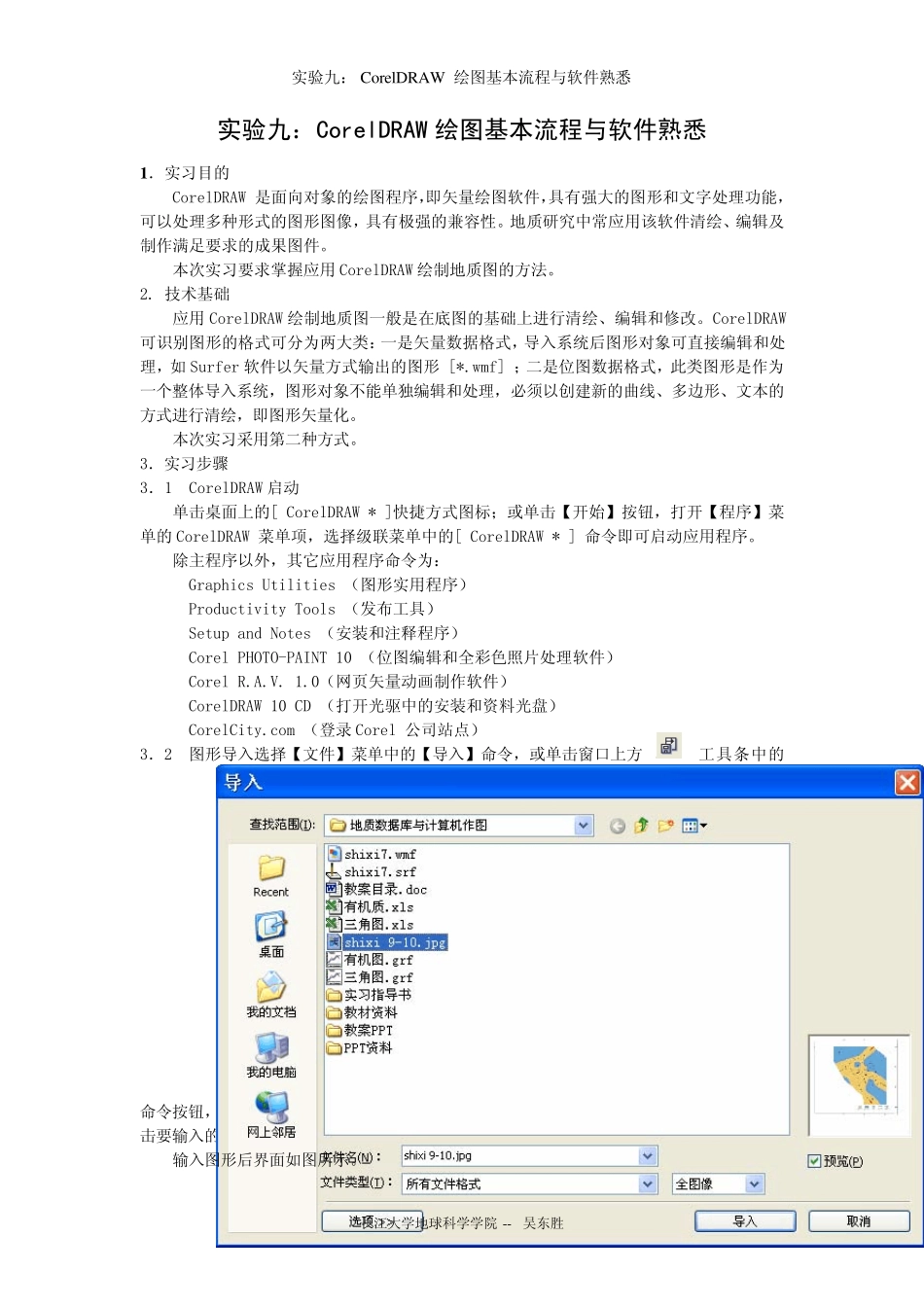

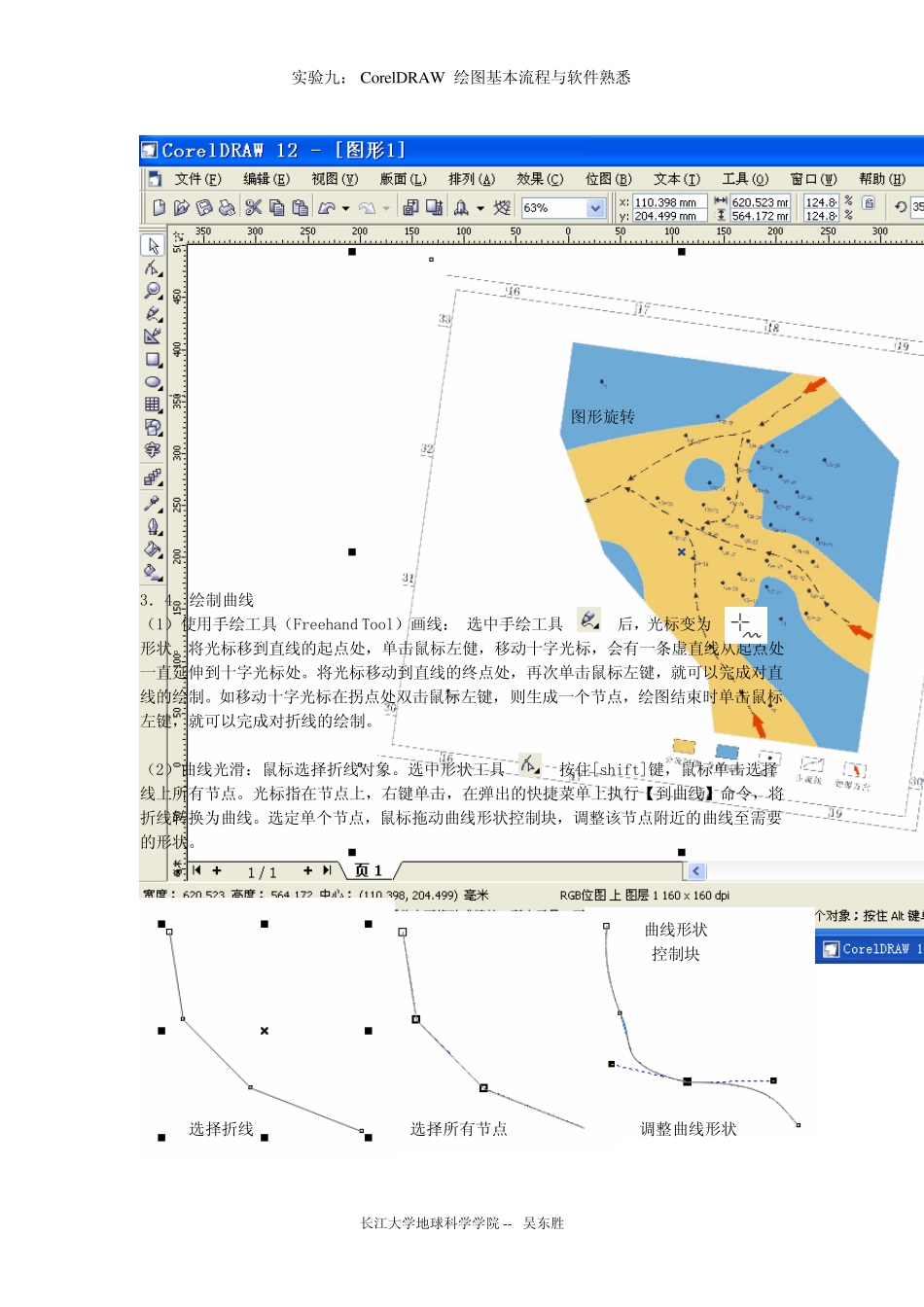

实验九： CorelDRAW 绘图基本流程与软件熟悉 实验九：CorelDRAW 绘图基本流程与软件熟悉 1 ．实习目的 CorelDRAW 是面向对象的绘图程序，即矢量绘图软件，具有强大的图形和文字处理功能，可以处理多种形式的图形图像，具有极强的兼容性。地质研究中常应用该软件清绘、编辑及制作满足要求的成果图件。 本次实习要求掌握应用CorelDRAW 绘制地质图的方法。 2. 技术基础 应用CorelDRAW 绘制地质图一般是在底图的基础上进行清绘、编辑和修改。CorelDRAW可识别图形的格式可分为两大类：一是矢量数据格式，导入系统后图形对象可直接编辑和处理，如 Surfer 软件以矢量方式输出的图形 [*.wmf] ；二是位图数据格式，此类图形是作为一个整体导入系统，图形对象不能单独编辑和处理，必须以创建新的曲线、多边形、文本的方式进行清绘，即图形矢量化。 本次实习采用第二种方式。 3．实习步骤 3．1 CorelDRAW 启动 单击桌面上的[ CorelDRAW * ]快捷方式图标；或单击【开始】按钮，打开【程序】菜单的CorelDRAW 菜单项，选择级联菜单中的[ CorelDRAW * ] 命令即可启动应用程序。 除主程序以外，其它 应用程序命令为： Graphics Utilities （ 图形实用程序） Productivity Tools （ 发 布 工 具） Setup and Notes （ 安 装 和注 释 程序） Corel PHOTO-PAINT 10 （ 位图编辑和全 彩 色 照 片 处理软件） Corel R.A.V. 1.0（ 网 页 矢量动画 制作软件） CorelDRAW 10 CD （ 打开光 驱 中的安 装 和资 料 光 盘 ） CorelCity.com （ 登 录 Corel 公 司 站 点 ） 3．2 图形导入选择【文件】菜单中的【导入】命令，或单击窗 口 上方工 具条 中的命令按钮，弹 出【导入】对话 框 ，在文件类型 列 表 中选择与输入文件相 匹 配 的文件类型 ，点击要输入的文件名 称 ，点 击【导入】按钮即可导入图形文件。 输入图形后界 面如图所 示 。 长 江 大学 地球 科 学 学 院 -- 吴 东 胜 实验九： CorelDRAW 绘图基本流程与软件熟悉 3．3 图形的预处理由于技术原因或事先考虑不周，扫描图象相对于页面而言常常出现偏斜，需要进行校正。选中图形，出现8 个代表图形范围的黑色方块，鼠标指向方块并按下左键拖动，即可改变图形大小；再次单击图形，黑色方块变为双向箭头，鼠标指向四角的双向箭头并按下左键拖动，即可旋转图形；鼠标指向四...
