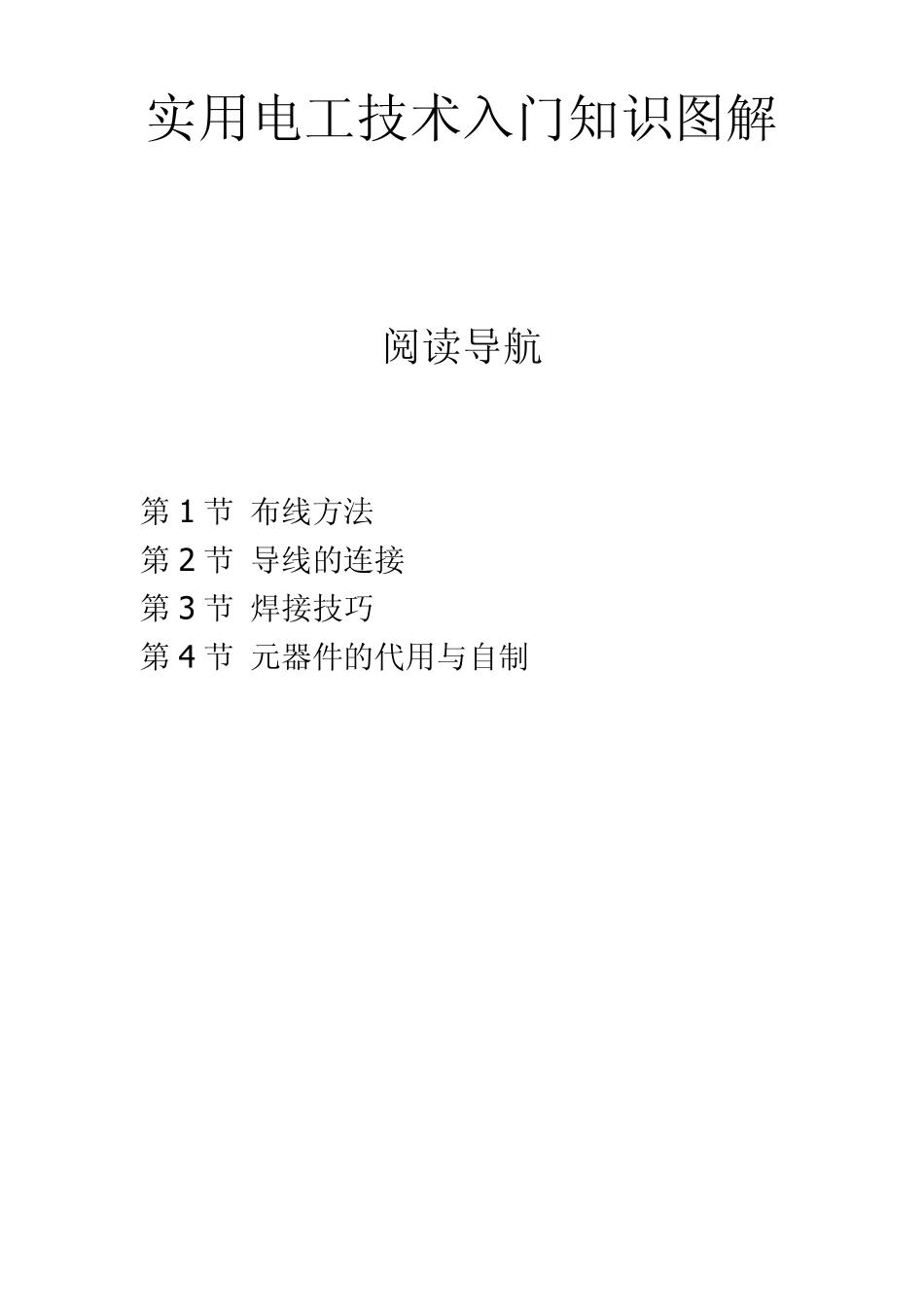

实用电工技术入门知识图解 阅读导航 第1 节 布线方法 第2 节 导线的连接 第3 节 焊接技巧 第4 节 元器件的代用与自制 第1 节 布线方法 一、布线的一般原则 布线应根据线路要求、负载类型、场所环境等具体情况，设计相应的布线方案，采用适合的布线方式和方法，同时应遵循以下一般原则
1．选用符合要求的导线 对导线的要求包括电气性能和机械性能两方面
导线的载流量应符合线路负载的要求，并留有一定的余量
导线应有足够的耐压性能和绝缘性能，同时具有足够的机械强度
一般室内布线常采用塑料护套导线
2．尽量避免布线中的接头 布线时，应使用绝缘层完好的整根导线一次布放到头，尽量避免布线中的导线接头
因为导线的接头往往造成接触电阻增大和绝缘性能下降，给线路埋下了故障隐患
如果是暗线敷设（实际上室内布线基本上都是暗线敷设），一旦接头处发生接触不良或漏电等故障，很难查找与修复
必需的接头应安排在接线盒、开关盒、灯头盒或插座盒内
3．布线应牢固、美观 明线敷设的导线走向应保持横平竖直、固定牢固
暗线敷设的导线一般也应水平或垂直走线
导线穿过墙壁或楼板时应加装保护用套管
敷设中注意不得损伤导线的绝缘层
二、明线 明线是指将导线沿墙壁或天花板明敷设，包括塑料线卡固定、钢精扎头固定、瓷夹板固定、塑料线槽板固定等形式
明线通常采用单股绝缘硬导线或塑料护套硬导线，这样有利于固定和保持走线平直

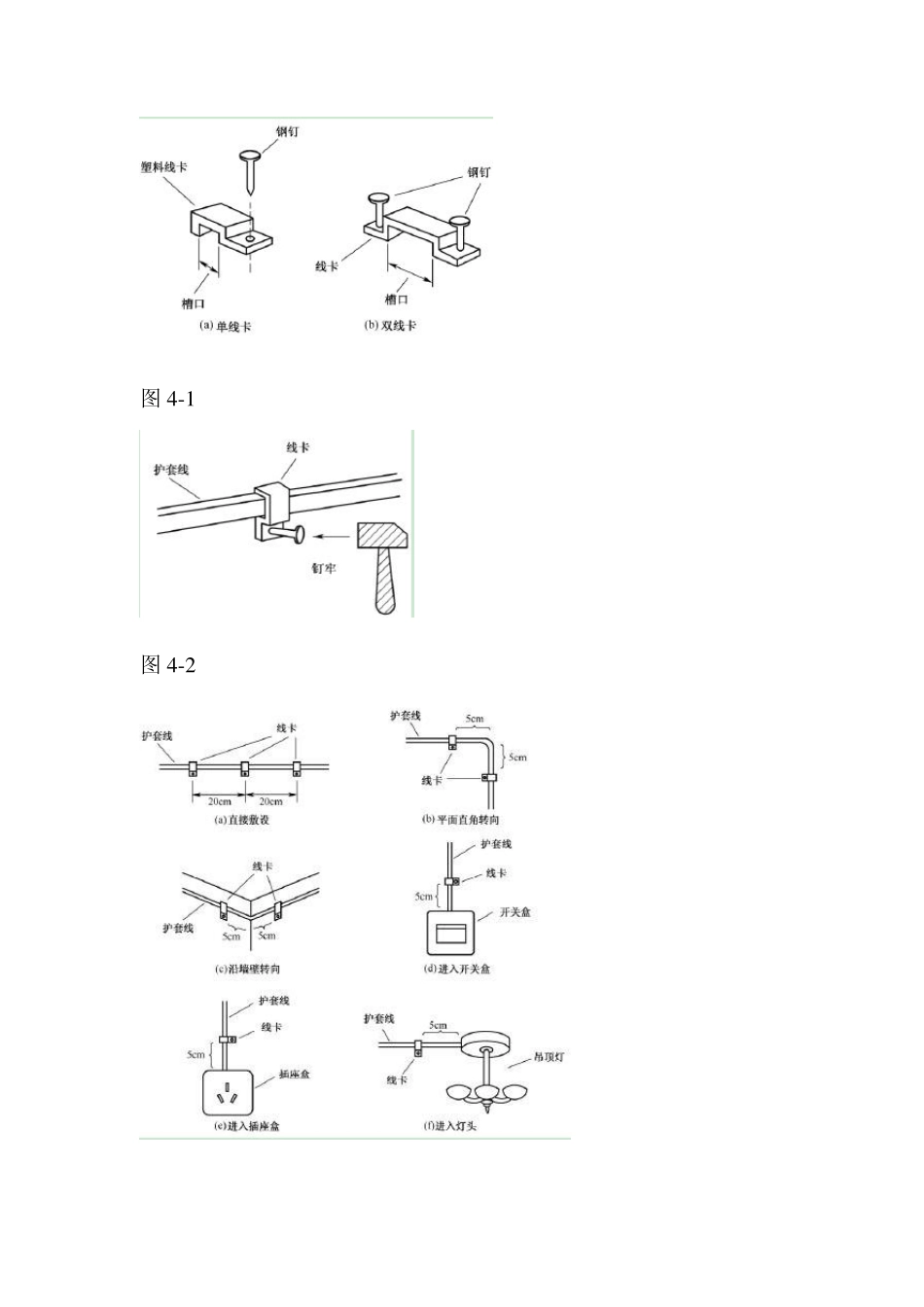

1．塑料线卡固定 塑料线卡如图4-1所示，由塑料线卡和固定钢钉组成，图(a)为单线卡，用于固定单根护套线；图(b)为双线卡，用于固定两根护套线
线卡的槽口宽度具有若干规格，以适用于不同粗细的护套线
敷设时，首先将护套线按要求放置到位，然后从一端起向另一端逐步固定
固定时，按图4-2所示将塑料线卡卡在需固定的护套线上，钉牢固定钢钉即可
一般直线段可每间隔20cm 左右固定一个塑料线卡，并保持各线卡间距一致
