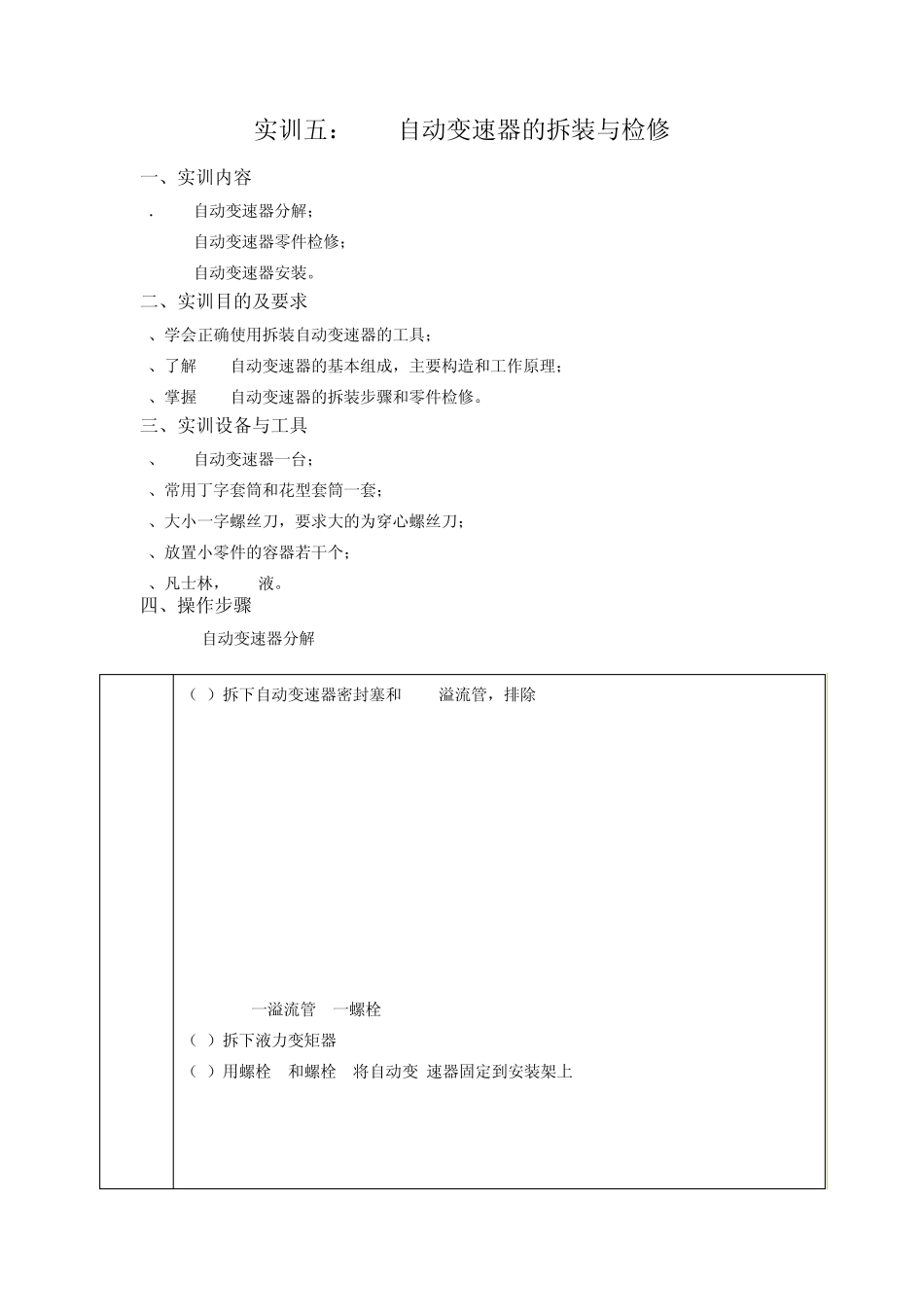

实训五：01N自动变速器的拆装与检修 一、实训内容 1．01N自动变速器分解； 2. 01N自动变速器零件检修； 3. 01N自动变速器安装。 二、实训目的及要求 1、学会正确使用拆装自动变速器的工具； 2、了解 01N自动变速器的基本组成，主要构造和工作原理； 3、掌握 01N自动变速器的拆装步骤和零件检修。 三、实训设备与工具 1、01N自动变速器一台； 2、常用丁字套筒和花型套筒一套； 3、大小一字螺丝刀，要求大的为穿心螺丝刀； 4、放置小零件的容器若干个； 5、凡士林，ATF液。 四、操作步骤 1. 01N自动变速器分解 （1）拆下自动变速器密封塞和 ATF溢流管，排除 ATF 1一溢流管 2一螺栓 （2）拆下液力变矩器 （3）用螺栓 1和螺栓 2将自动变 速器固定到安装架上 步骤 （4）拆下变速器壳体上带密封垫圈的端盖 （5）拆下油底壳，然后拆下自动变速器油滤网 （6）拆下阀体上的传输线（扁状导线） （7）拆卸阀体/脱钩操作杆注意:拆下阀体时，手动换挡阀仍然保留在阀体中，拨手动换挡阀，直至它与操作杆脱钩，固定手动换挡阀，使它不脱落 1—手动换挡阀2—操作杆 （8）拆下B1的密封圈 注意:拆装单向离合器前，应从变速器壳体上拔下密封塞，否则会损坏密封塞和 O形密封圈 （9）拆下自动变速器油泵螺栓 （10）将螺栓A (M8)均匀拧入自动变速器油泵螺栓孔内，将自动变速器油泵从变速器壳体中压出 （11）将带有隔离管、B2制动片、弹簧和弹簧盖的所有离合器一起取出 （12）啮合驻车锁，将旋具插入大太阳轮的孔内，防止齿轮机构转动，以松开小输入轴螺栓 （13）拆下小输入轴上的螺栓和调整垫圈，行星齿轮支架的推力滚针轴承留在变速器/主动齿 1—螺栓 2—垫圈 3—调整垫片 （14）拔下小输入轴 （15）拔出大输入轴和大太阳轮 （16）拆卸单向离合器前，应先拆下变速器转速传感器(G38) （17）拆下隔离管弹性挡圈 （18）拔出导流块，拆下单向离合器弹性挡圈b，如下图所示 （19）用钳子拔下单向离合器的定位销，该定位销位于变速器壳体油路板一侧 1—ATF通气孔 2—导流块 3—单向离合器 （20）把小太阳轮、垫圈以及推力滚针轴承从行星齿轮架中抽出 1- 推力滚针轴承 2-推力滚针轴承垫 3-小太阳轮 4-行星齿轮支架 （21）拔下带蝶形弹簧的行星齿轮支架，如下图所示 （22）拆下倒挡制动器B1的摩擦片，取出推力轴承和垫圈，需要说明的是分解行星齿轮系不需拆下齿圈 1-主动齿轮（装在变速器壳体上） 2、4-推力...
