实验02：路由器的物理模块配置

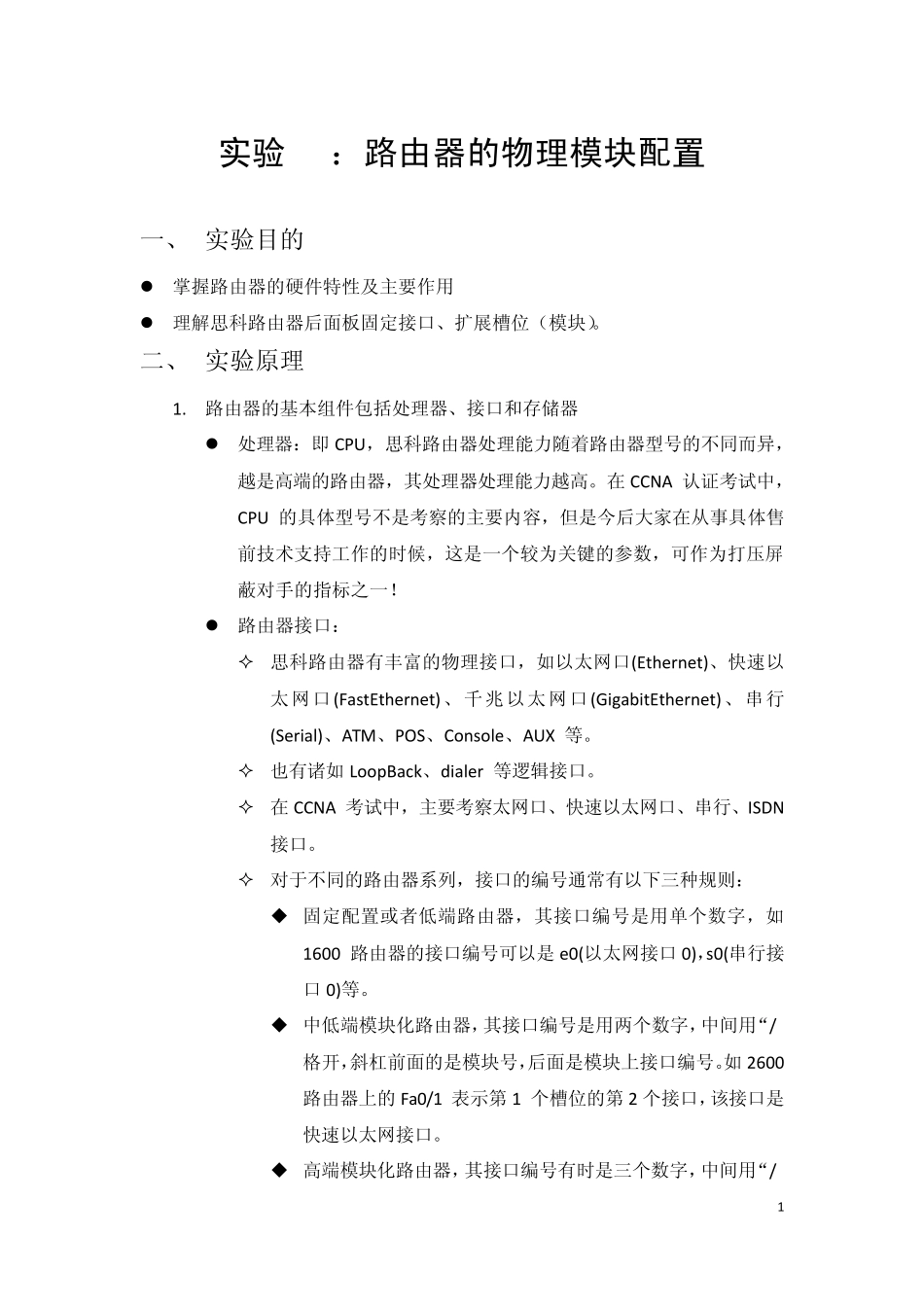

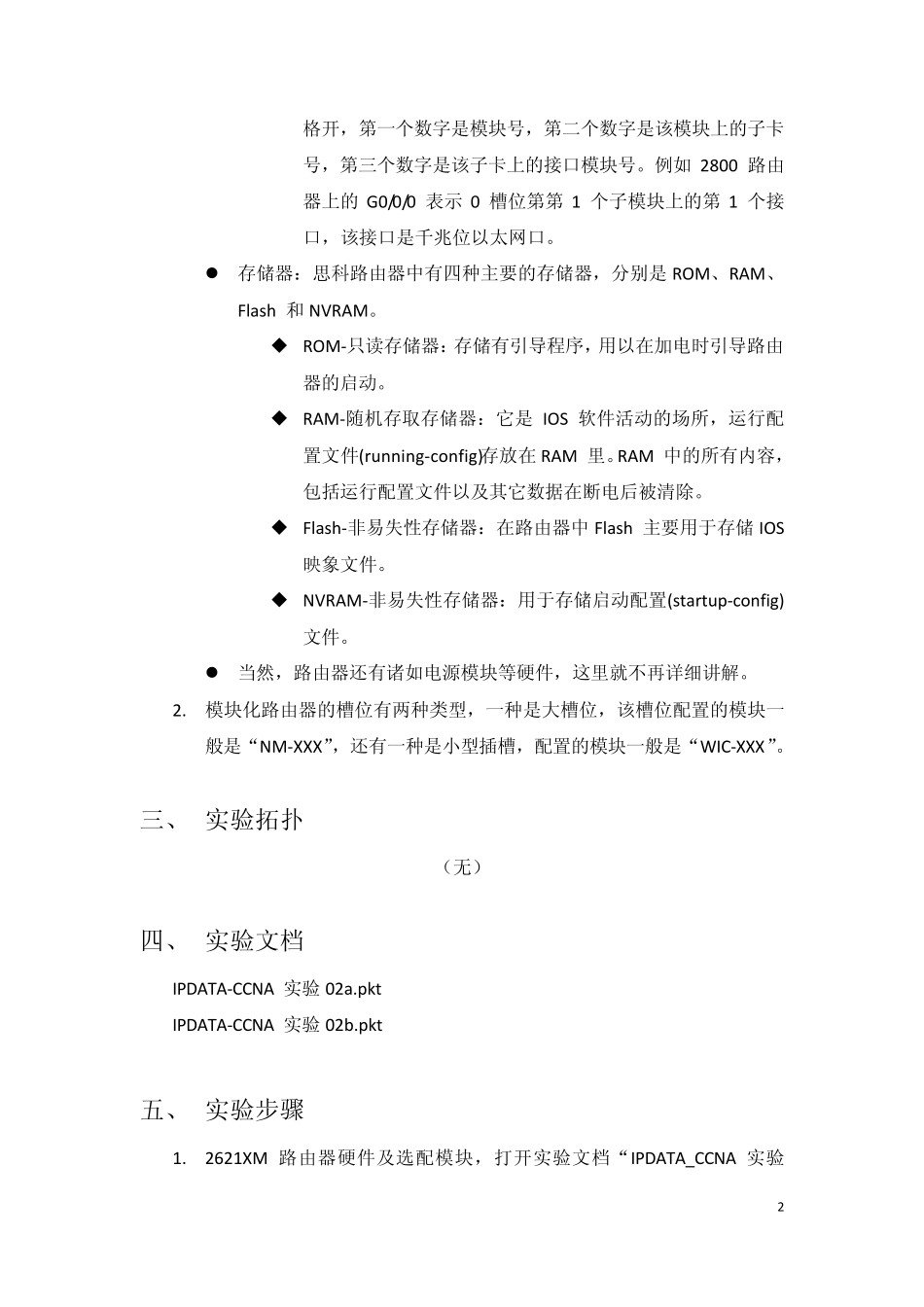

1 实验02：路由器的物理模块配置 一、 实验目的  掌握路由器的硬件特性及主要作用  理解思科路由器后面板固定接口、扩展槽位（模块）。 二、 实验原理 1. 路由器的基本组件包括处理器、接口和存储器  处理器：即 CPU，思科路由器处理能力随着路由器型号的不同而异，越是高端的路由器，其处理器处理能力越高。在 CCNA 认证考试中，CPU 的具体型号不是考察的主要内容，但是今后大家在从事具体售前技术支持工作的时候，这是一个较为关键的参数，可作为打压屏蔽对手的指标之一！  路由器接口：  思科路由器有丰富的物理接口，如以太网口(Ethernet)、快速以太网口(FastEthernet)、千兆以太网口(GigabitEthernet)、串行(Serial)、ATM、POS、Console、AUX 等。  也有诸如 LoopBack、dialer 等逻辑接口。  在 CCNA 考试中，主要考察太网口、快速以太网口、串行、ISDN 接口。  对于不同的路由器系列，接口的编号通常有以下三种规则：  固定配置或者低端路由器，其接口编号是用单个数字，如1600 路由器的接口编号可以是 e0(以太网接口 0)，s0(串行接口 0)等。  中低端模块化路由器，其接口编号是用两个数字，中间用“/”格开，斜杠前面的是模块号，后面是模块上接口编号。如 2600 路由器上的 Fa0/1 表示第 1 个槽位的第 2 个接口，该接口是快速以太网接口。  高端模块化路由器，其接口编号有时是三个数字，中间用“/”2 格开，第一个数字是模块号，第二个数字是该模块上的子卡号，第三个数字是该子卡上的接口模块号。例如2800 路由器上的G0/0/0 表示0 槽位第第1 个子模块上的第1 个接口，该接口是千兆位以太网口。  存储器：思科路由器中有四种主要的存储器，分别是ROM、RAM、Flash 和NVRAM。  ROM-只读存储器：存储有引导程序，用以在加电时引导路由器的启动。  RAM-随机存取存储器：它是IOS 软件活动的场所，运行配置文件(ru nning-config)存放在RAM 里。RAM 中的所有内容，包括运行配置文件以及其它数据在断电后被清除。  Flash-非易失性存储器：在路由器中Flash 主要用于存储IOS 映象文件。  NVRAM-非易失性存储器：用于存储启动配置(startu p-config)文件。  当然，路由器还有诸如电源模块等硬件，这里就不再详细讲解。 2. 模块化路由器的槽位有两种类型，一种是大槽位，该槽位配置的模块一般是“NM-XXX”，还有一种是小型插槽，配...
