实验12热释电红外传感器

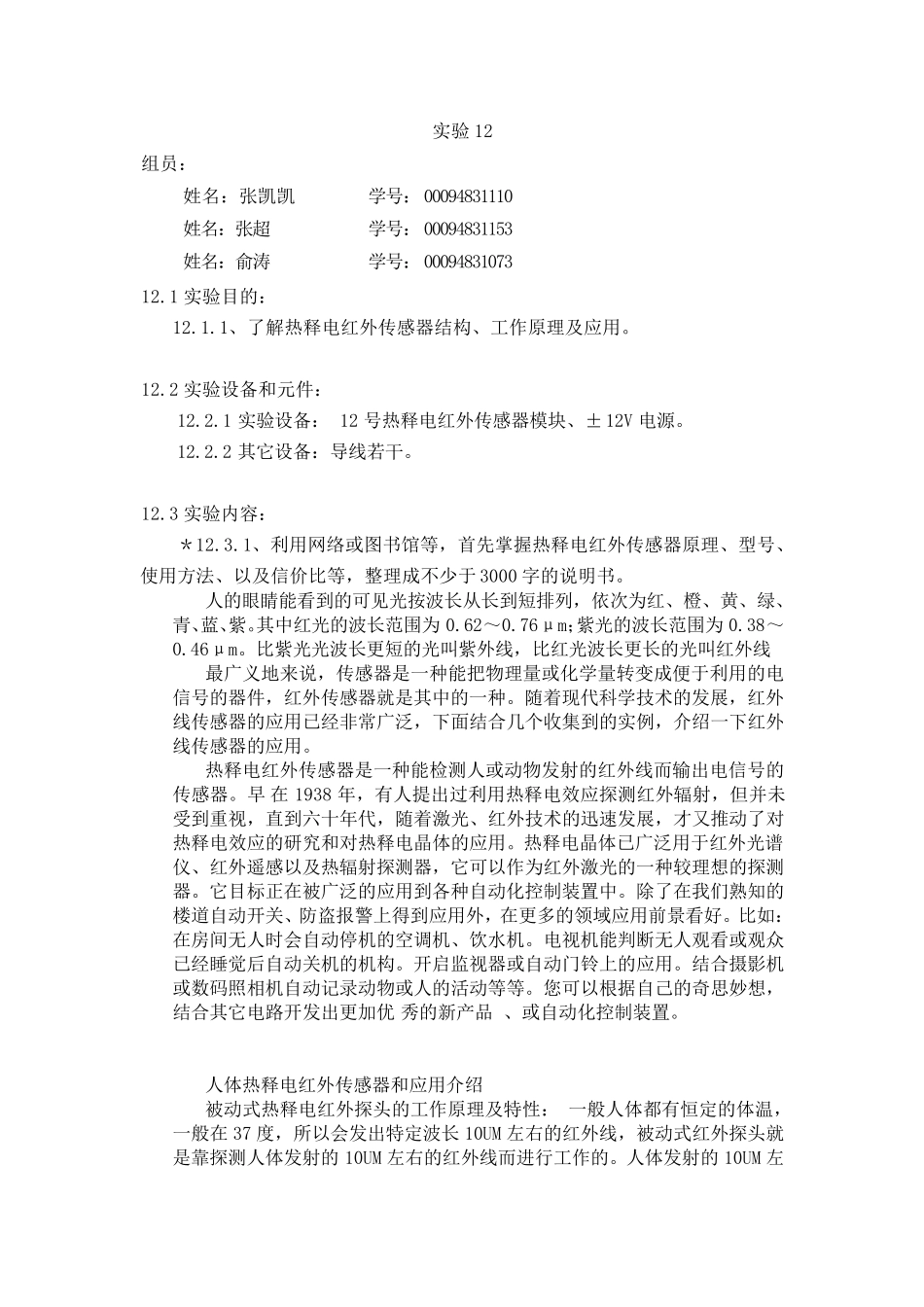

实验12 组员： 姓名：张凯凯 学号：00094831110 姓名：张超 学号：00094831153 姓名：俞涛 学号：00094831073 12.1 实验目的： 12.1.1、了解热释电红外传感器结构、工作原理及应用。 12.2 实验设备和元件： 12.2.1 实验设备： 12 号热释电红外传感器模块、±12V 电源。 12.2.2 其它设备：导线若干。 12.3 实验内容： ＊12.3.1、利用网络或图书馆等，首先掌握热释电红外传感器原理、型号、使用方法、以及信价比等，整理成不少于 3000 字的说明书。 人的眼睛能看到的可见光按波长从长到短排列，依次为红、橙、黄、绿、青、蓝、紫。其中红光的波长范围为 0.62～0.76μm；紫光的波长范围为 0.38～0.46μm。比紫光光波长更短的光叫紫外线，比红光波长更长的光叫红外线 最广义地来说，传感器是一种能把物理量或化学量转变成便于利用的电信号的器件，红外传感器就是其中的一种。随着现代科学技术的发展，红外线传感器的应用已经非常广泛，下面结合几个收集到的实例，介绍一下红外线传感器的应用。 热释电红外传感器是一种能检测人或动物发射 的红外线而 输 出 电信号的传感器。早 在1938 年 ，有 人提 出 过 利用热释电效 应探 测红外辐 射 ，但 并 未受 到重 视 ，直 到六 十 年 代，随着激 光、红外技术的迅 速 发展，才 又 推 动了对热释电效 应的研 究 和对 热释电晶 体 的应用。热释电晶 体 已广泛用于红外光谱仪 、红外遥 感以及热辐 射 探 测器，它可以作为红外激 光的一种较 理想 的探 测器。它目标 正 在 被 广泛的应用到各 种自 动化控 制 装 置 中。除 了在 我 们 熟 知 的楼 道 自 动开 关 、防 盗 报 警 上 得 到应用外，在 更多 的领 域 应用前 景 看好 。比如 ：在 房 间 无 人时 会 自 动停 机 的空 调 机 、饮 水 机 。电视 机 能判 断 无 人观 看或观 众已经睡 觉 后 自 动关 机 的机 构。开 启 监 视 器或自 动门 铃 上 的应用。结合摄 影 机或数 码 照 相 机 自 动记 录 动物或人的活 动等等。您 可以根 据 自 己 的奇 思 妙 想 ，结合其它电路 开 发出 更加 优 秀 的新 产 品 、或自 动化控 制 装 置 。 人体 热释电红外传感器和应用介绍 被 动式 热释电红外探 头 的工作原理及特 性 ： 一般 人体 都 有 恒 定 的体 温...
