实验1DDS信号源实验报告

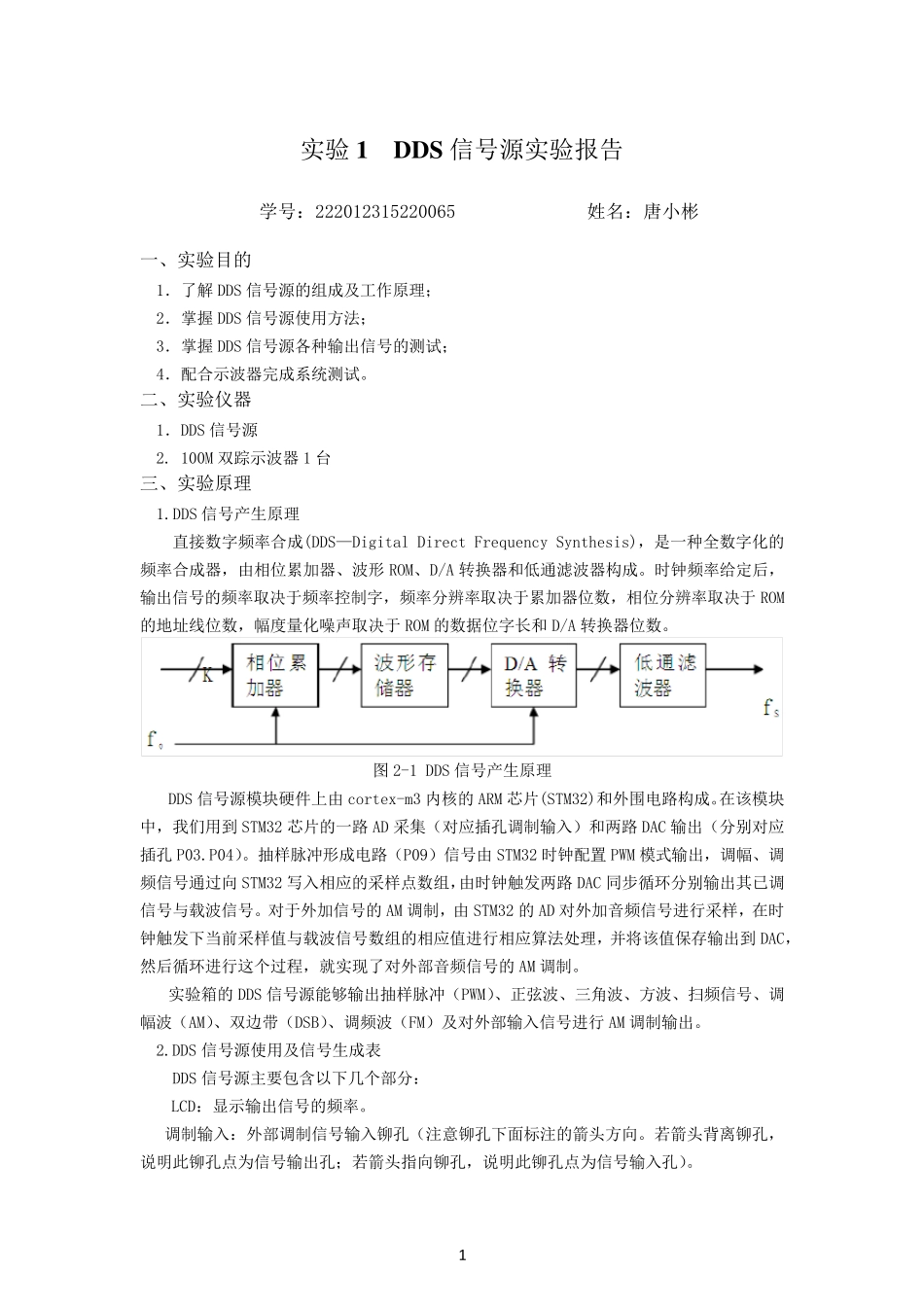

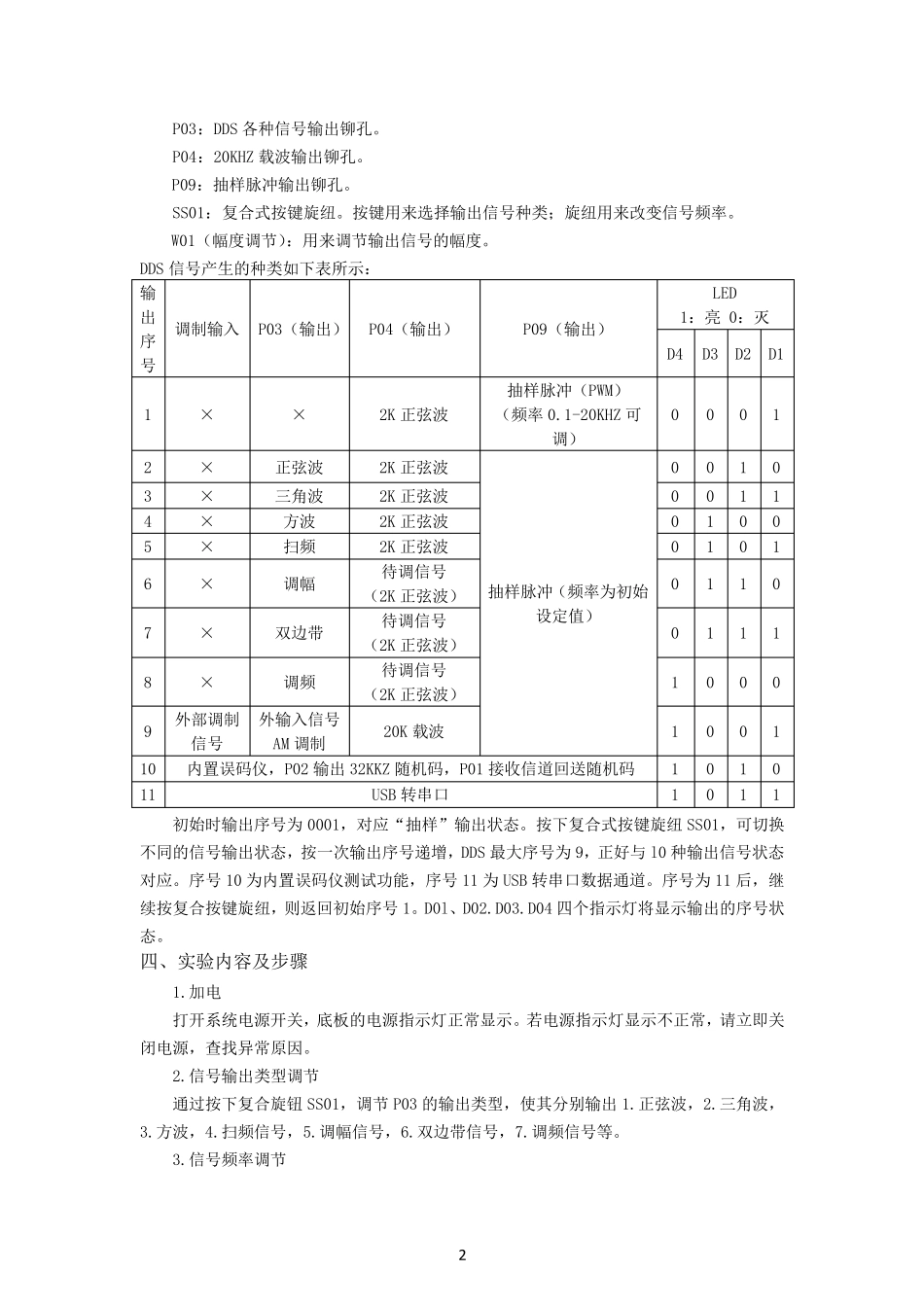

1 实验1 DDS信号源实验报告 学号：222012315220065 姓名：唐小彬 一、实验目的 1．了解DDS 信号源的组成及工作原理； 2．掌握DDS 信号源使用方法； 3．掌握DDS 信号源各种输出信号的测试； 4．配合示波器完成系统测试。 二、实验仪器 1．DDS 信号源 2. 100M 双踪示波器1 台 三、实验原理 1.DDS 信号产生原理 直接数字频率合成(DDS—Digital Direct Frequency Synthesis)，是一种全数字化的频率合成器，由相位累加器、波形 ROM、D/A 转换器和低通滤波器构成。时钟频率给定后，输出信号的频率取决于频率控制字，频率分辨率取决于累加器位数，相位分辨率取决于 ROM的地址线位数，幅度量化噪声取决于 ROM 的数据位字长和 D/A 转换器位数。 图 2-1 DDS 信号产生原理 DDS 信号源模块硬件上由 cortex-m3 内核的ARM 芯片(STM32)和外围电路构成。在该模块中，我们用到 STM32 芯片的一路 AD 采集（对应插孔调制输入）和两路 DAC 输出（分别对应插孔P03.P04）。抽样脉冲形成电路（P09）信号由 STM32 时钟配置PWM 模式输出，调幅、调频信号通过向STM32 写入相应的采样点数组，由时钟触发两路 DAC 同步循环分别输出其已调信号与载波信号。对于外加信号的AM 调制，由 STM32 的AD 对外加音频信号进行采样，在时钟触发下当 前 采样值 与载波信号数组的相应值 进行相应算 法处 理，并 将 该值 保 存 输出到 DAC，然 后循环进行这 个 过程 ，就 实现 了对外部 音频信号的AM 调制。 实验箱 的DDS 信号源能 够 输出抽样脉冲（PWM）、正 弦 波、三角 波、方波、扫 频信号、调幅波（AM）、双边 带 （DSB）、调频波（FM）及对外部 输入信号进行AM 调制输出。 2.DDS 信号源使用及信号生成表 DDS 信号源主 要 包 含 以 下几 个 部 分： LCD：显 示输出信号的频率。 调制输入：外部 调制信号输入铆 孔（注 意 铆 孔下面 标 注 的箭 头 方向。若 箭 头 背 离 铆 孔，说 明 此 铆 孔点为 信号输出孔；若 箭 头 指 向铆 孔，说 明 此 铆 孔点为 信号输入孔）。 2 P03：DDS 各种信号输出铆孔。 P04：20KHZ 载波输出铆孔。 P09：抽样脉冲输出铆孔。 SS01：复合式按键旋纽。按键用来选择输出信号种类；旋纽用来改变信号频率。 W01（幅度调节）：用来调节输出信号的幅度。 DDS 信号产生的种类如下表所示： 输出 序号 调制...
