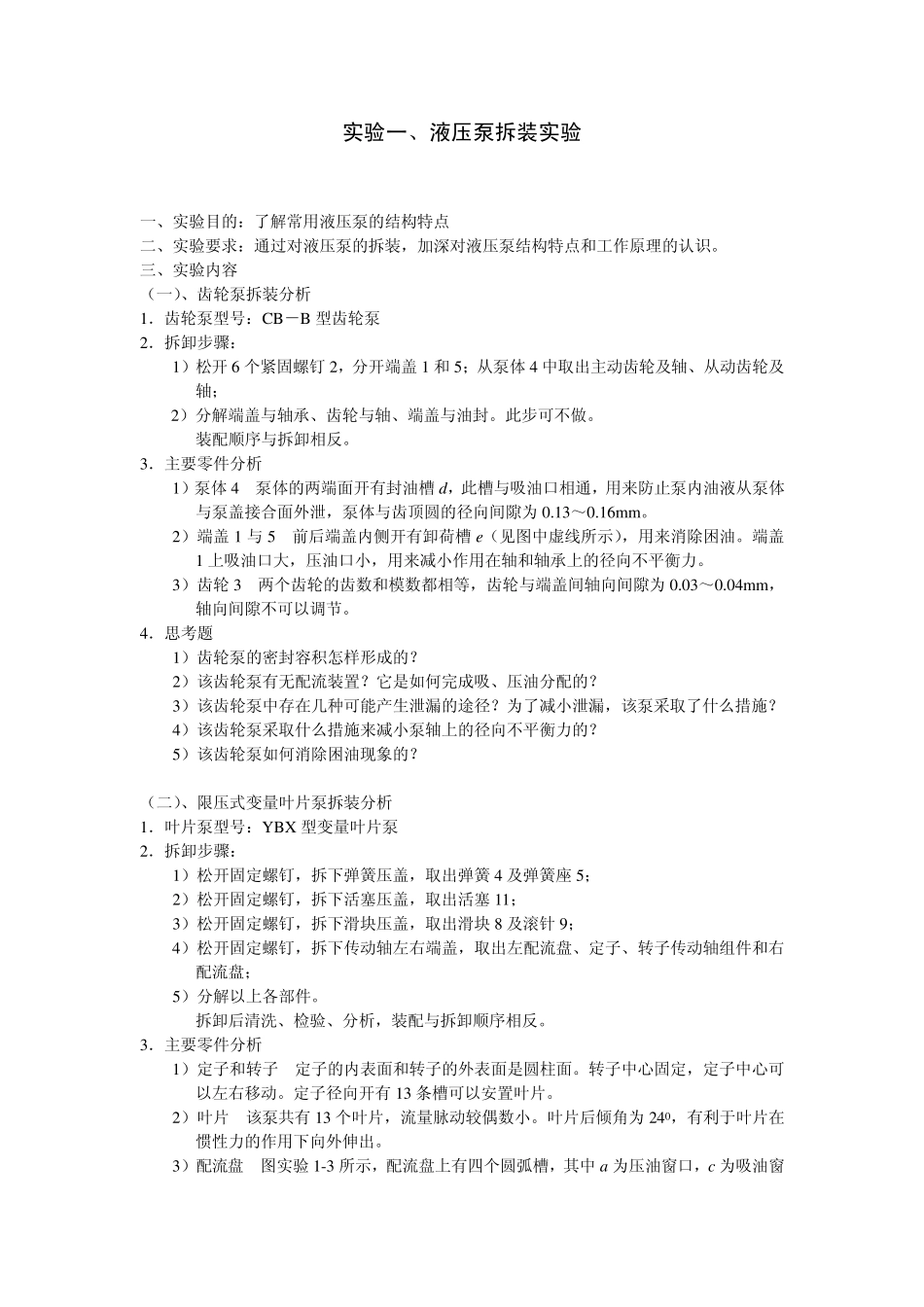

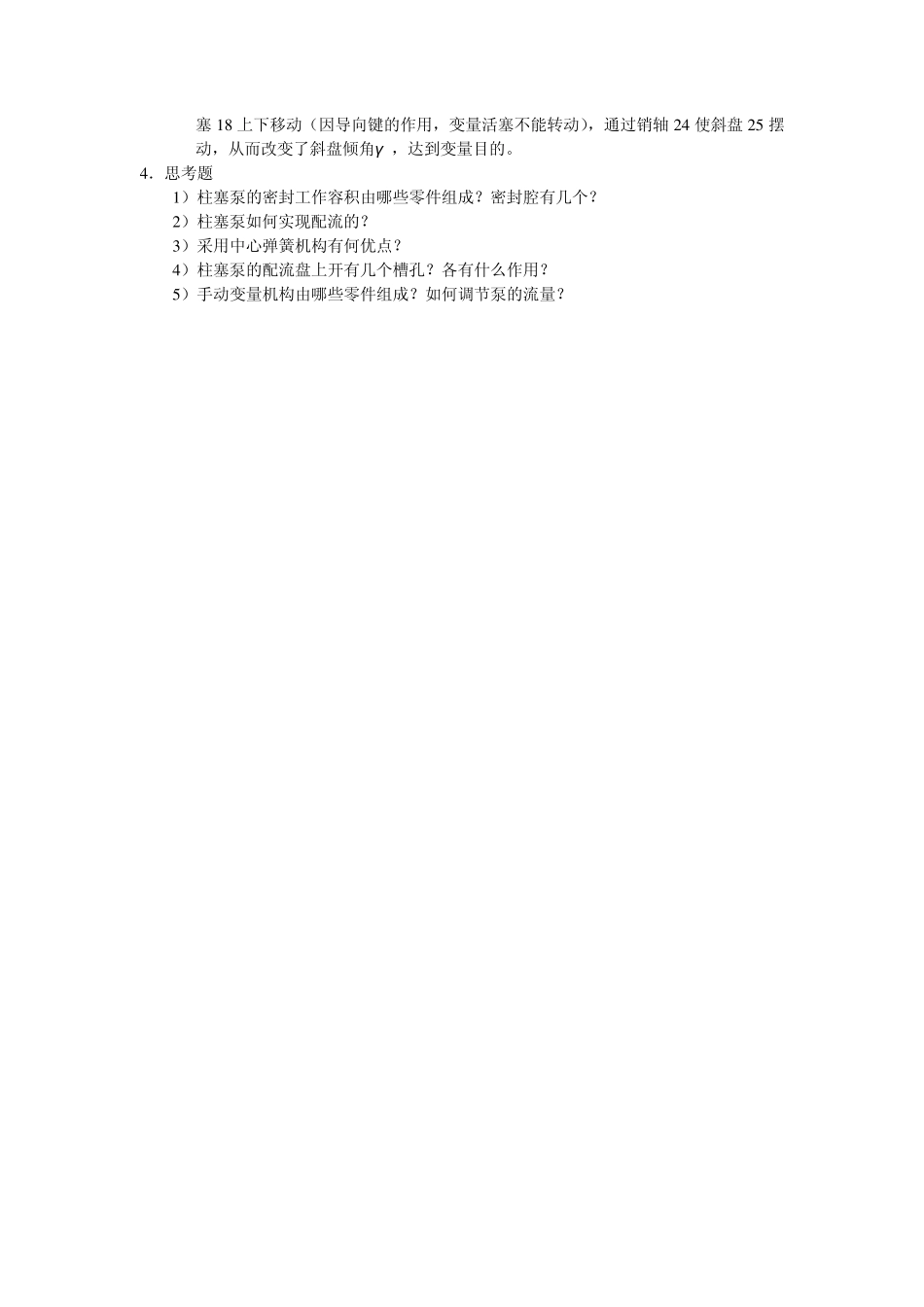

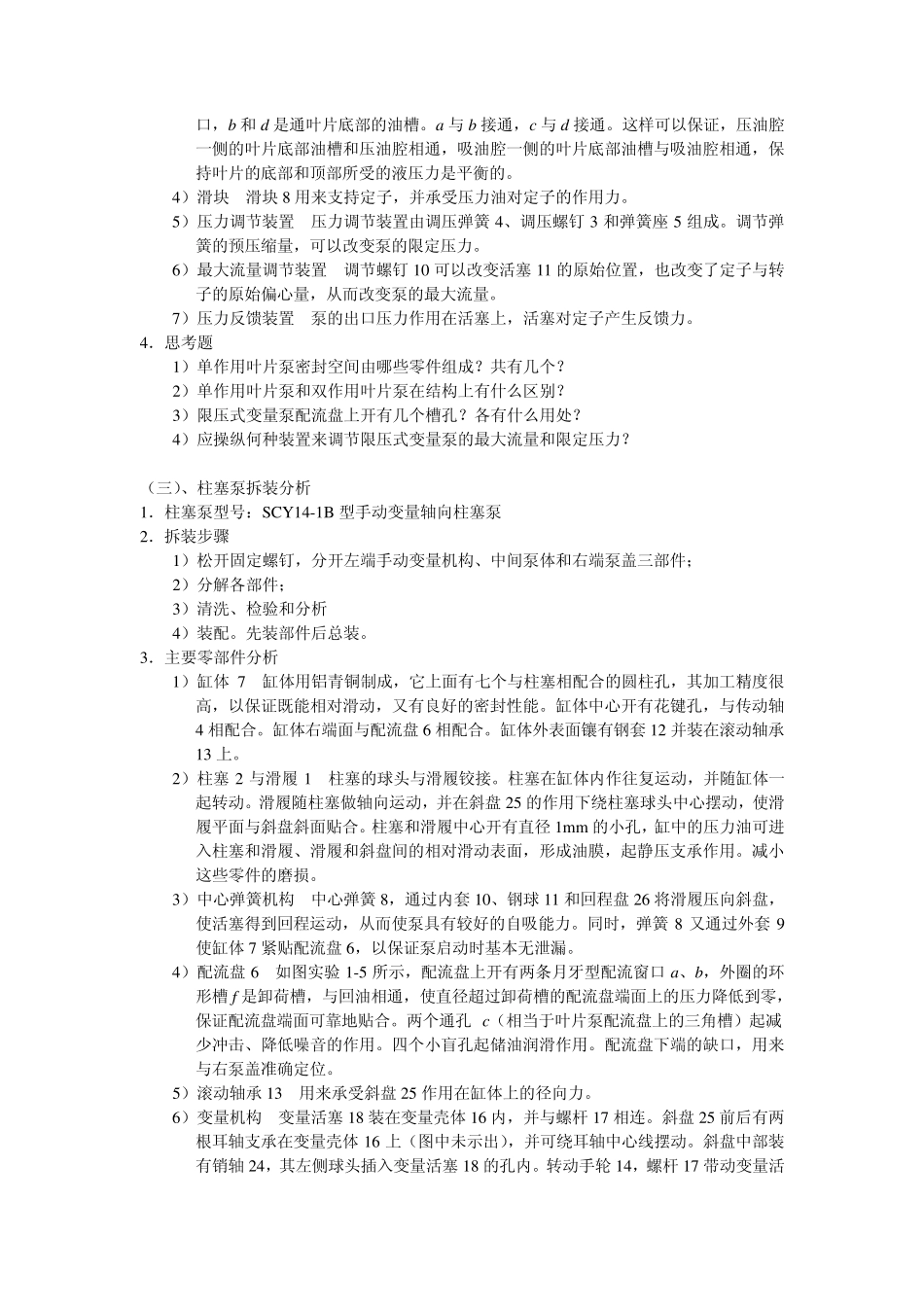

实验一、液压泵拆装实验 一、实验目的：了解常用液压泵的结构特点 二、实验要求：通过对液压泵的拆装，加深对液压泵结构特点和工作原理的认识。 三、实验内容 （一）、齿轮泵拆装分析 1．齿轮泵型号：CB－B 型齿轮泵 2．拆卸步骤： 1）松开 6 个紧固螺钉 2，分开端盖 1 和 5；从泵体 4 中取出主动齿轮及轴、从动齿轮及轴； 2）分解端盖与轴承、齿轮与轴、端盖与油封。此步可不做。 装配顺序与拆卸相反。 3．主要零件分析 1）泵体 4 泵体的两端面开有封油槽 d，此槽与吸油口相通，用来防止泵内油液从泵体与泵盖接合面外泄，泵体与齿顶圆的径向间隙为 0.13～0.16mm。 2）端盖 1 与 5 前后端盖内侧开有卸荷槽 e（见图中虚线所示），用来消除困油。端盖1 上吸油口大，压油口小，用来减小作用在轴和轴承上的径向不平衡力。 3）齿轮 3 两个齿轮的齿数和模数都相等，齿轮与端盖间轴向间隙为 0.03～0.04mm，轴向间隙不可以调节。 4．思考题 1）齿轮泵的密封容积怎样形成的？ 2）该齿轮泵有无配流装置？它是如何完成吸、压油分配的？ 3）该齿轮泵中存在几种可能产生泄漏的途径？为了减小泄漏，该泵采取了什么措施？ 4）该齿轮泵采取什么措施来减小泵轴上的径向不平衡力的？ 5）该齿轮泵如何消除困油现象的？ （二）、限压式变量叶片泵拆装分析 1．叶片泵型号：YBX 型变量叶片泵 2．拆卸步骤： 1）松开固定螺钉，拆下弹簧压盖，取出弹簧 4 及弹簧座 5； 2）松开固定螺钉，拆下活塞压盖，取出活塞 11； 3）松开固定螺钉，拆下滑块压盖，取出滑块 8 及滚针 9； 4）松开固定螺钉，拆下传动轴左右端盖，取出左配流盘、定子、转子传动轴组件和右配流盘； 5）分解以上各部件。 拆卸后清洗、检验、分析，装配与拆卸顺序相反。 3．主要零件分析 1）定子和转子 定子的内表面和转子的外表面是圆柱面。转子中心固定，定子中心可以左右移动。定子径向开有 13 条槽可以安置叶片。 2）叶片 该泵共有 13 个叶片，流量脉动较偶数小。叶片后倾角为 240，有利于叶片在惯性力的作用下向外伸出。 3）配流盘 图实验 1-3 所示，配流盘上有四个圆弧槽，其中 a 为压油窗口，c 为吸油窗口，b 和d 是通叶片底部的油槽。a 与b 接通，c 与d 接通。这样可以保证，压油腔一侧的叶片底部油槽和压油腔相通，吸油腔一侧的叶片底部油槽与吸油腔相通，保持叶片的底部和顶部所受的液压力是平衡的。 4）滑块 ...
