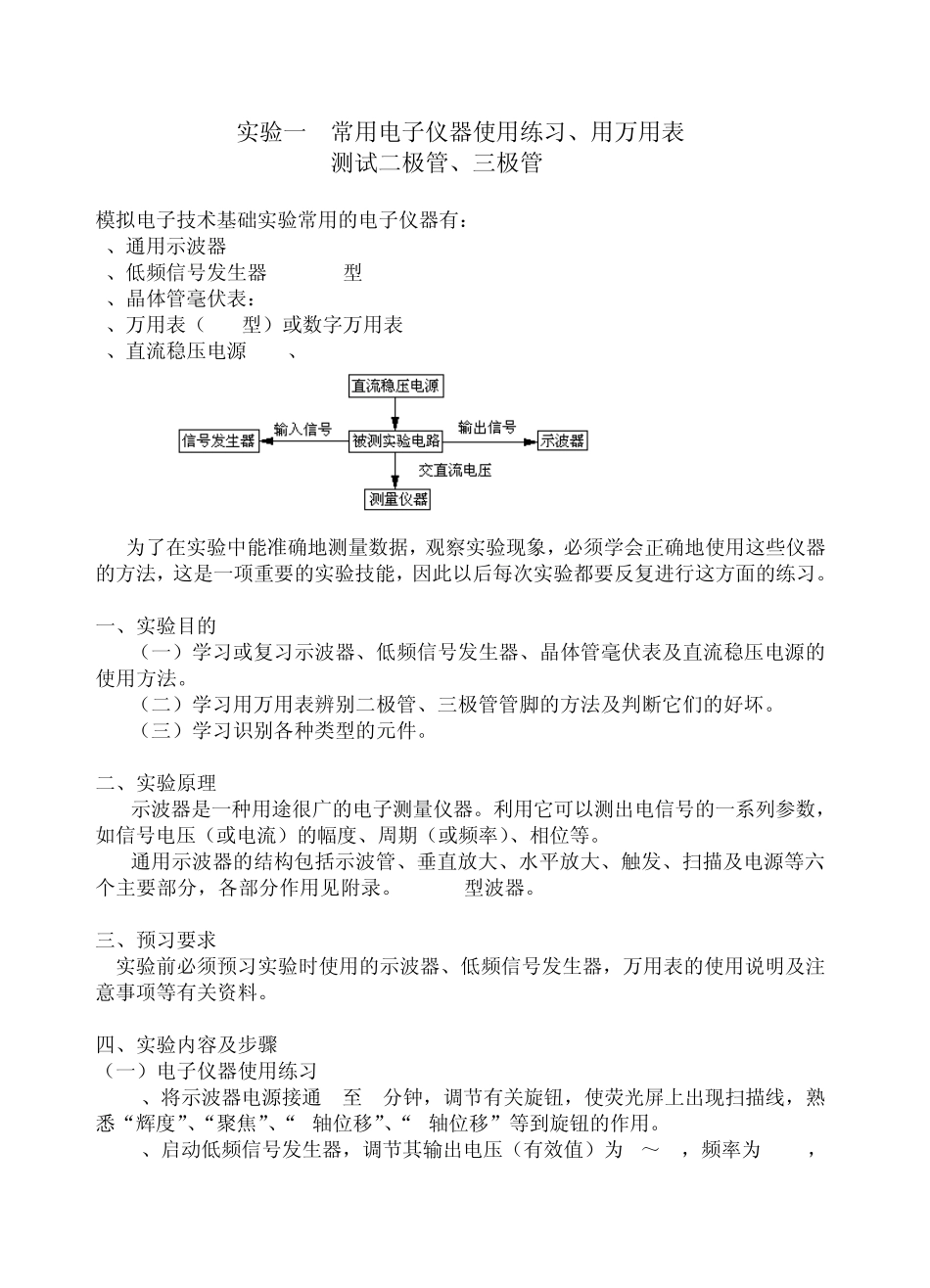

实验一 常用电子仪器使用练习、用万用表 测试二极管、三极管 模拟电子技术基础实验常用的电子仪器有： 1、通用示波器 20MHZ 2、低频信号发生器 HG1021型 3、晶体管毫伏表：DA-16 4、万用表（500型）或数字万用表 5、直流稳压电源+12V、500mA 为了在实验中能准确地测量数据，观察实验现象，必须学会正确地使用这些仪器的方法，这是一项重要的实验技能，因此以后每次实验都要反复进行这方面的练习。 一、实验目的 （一）学习或复习示波器、低频信号发生器、晶体管毫伏表及直流稳压电源的使用方法。 （二）学习用万用表辨别二极管、三极管管脚的方法及判断它们的好坏。 （三）学习识别各种类型的元件。 二、实验原理 示波器是一种用途很广的电子测量仪器。利用它可以测出电信号的一系列参数，如信号电压（或电流）的幅度、周期（或频率）、相位等。 通用示波器的结构包括示波管、垂直放大、水平放大、触发、扫描及电源等六个主要部分，各部分作用见附录。YX4320型波器。 三、预习要求 实验前必须预习实验时使用的示波器、低频信号发生器，万用表的使用说明及注意事项等有关资料。 四、实验内容及步骤 （一）电子仪器使用练习 1、将示波器电源接通 1至2分钟，调节有关旋钮，使荧光屏上出现扫描线，熟悉“辉度”、“聚焦”、“X轴位移”、“Y轴位移”等到旋钮的作用。 2、启动低频信号发生器，调节其输出电压（有效值）为 1～5V，频率为 1KHZ，用示波器观察信号电压波形，熟悉“Y轴衰减”和“Y轴增幅”旋钮的作用。 3、调节有关旋钮，使荧光屏上显示出的波形增加或减少（例如在荧光屏上得到一个、三个或六个完整的正弦波），熟悉“扫描范围”及“扫描微调”旋钮的作用。 4、用晶体管毫伏表测量信号发生器的输出电压。将信号发生器的“输出衰减”开关置 0db、20db、40db、60db位置，测量其对应的输出电压。测量时晶体管毫伏表的量程要选择适当，以使读数准确。注意不要过量程。 （二）用万用表辨别二极管的极性、辨别二极管 e、b、c各极、管子的类型（PNP或 NPN）及其好坏。 1、利用万用表测试晶体二极管。 （1）鉴别正、负极性 万用表欧姆档的内部电路可以用图 1-1(b)所示电路等效，由图可见，黑棒为正极性,红棒为负极性。将万用表选在 R×100档，两棒接到二极管两端如图 1-1(a)，若表针指在几 KΩ 以下的阻值，则接黑棒一端为二极管的正极，二极管正向导通；反之，如果表针指向很大（几百千欧）的阻值，则接...
