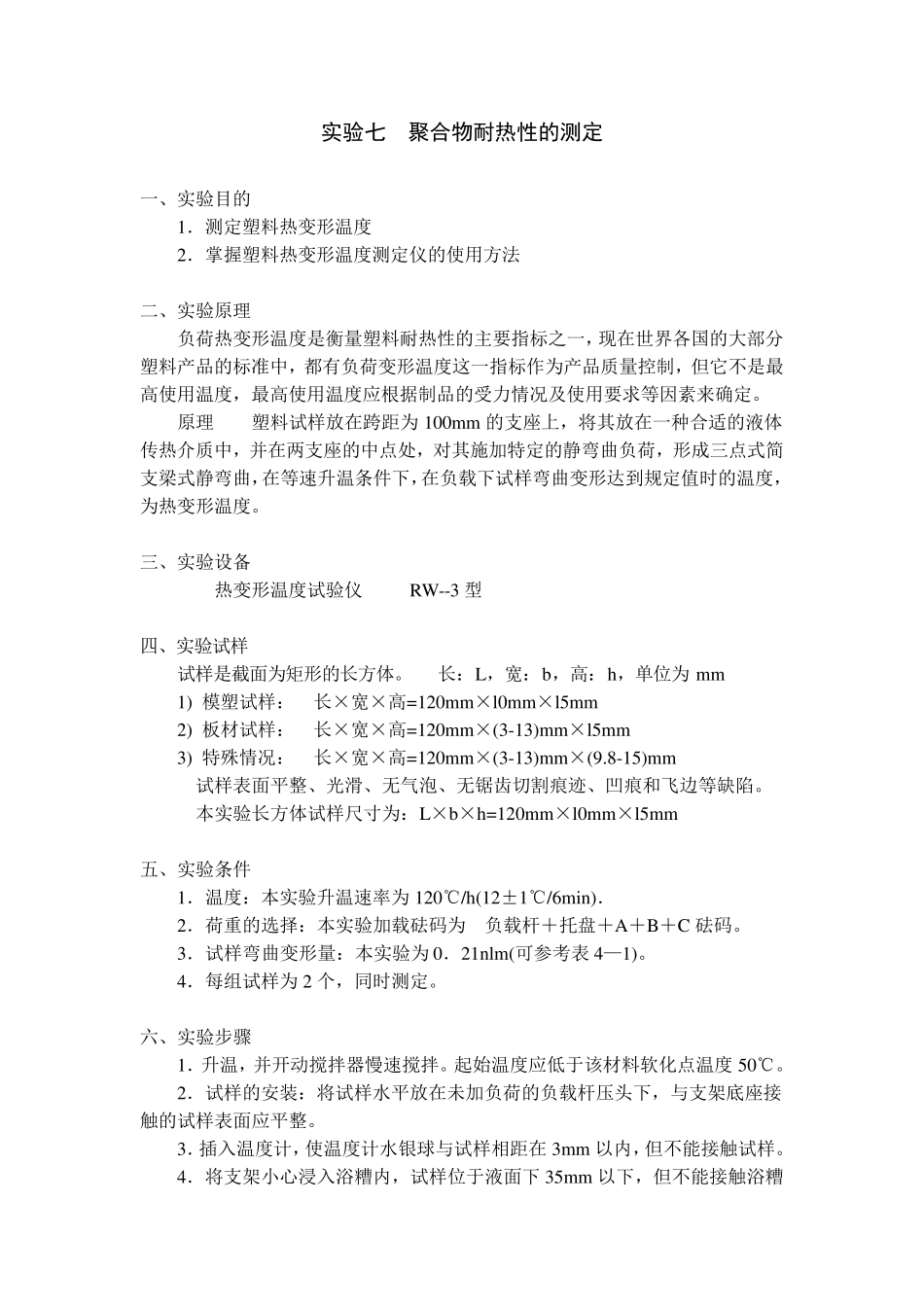

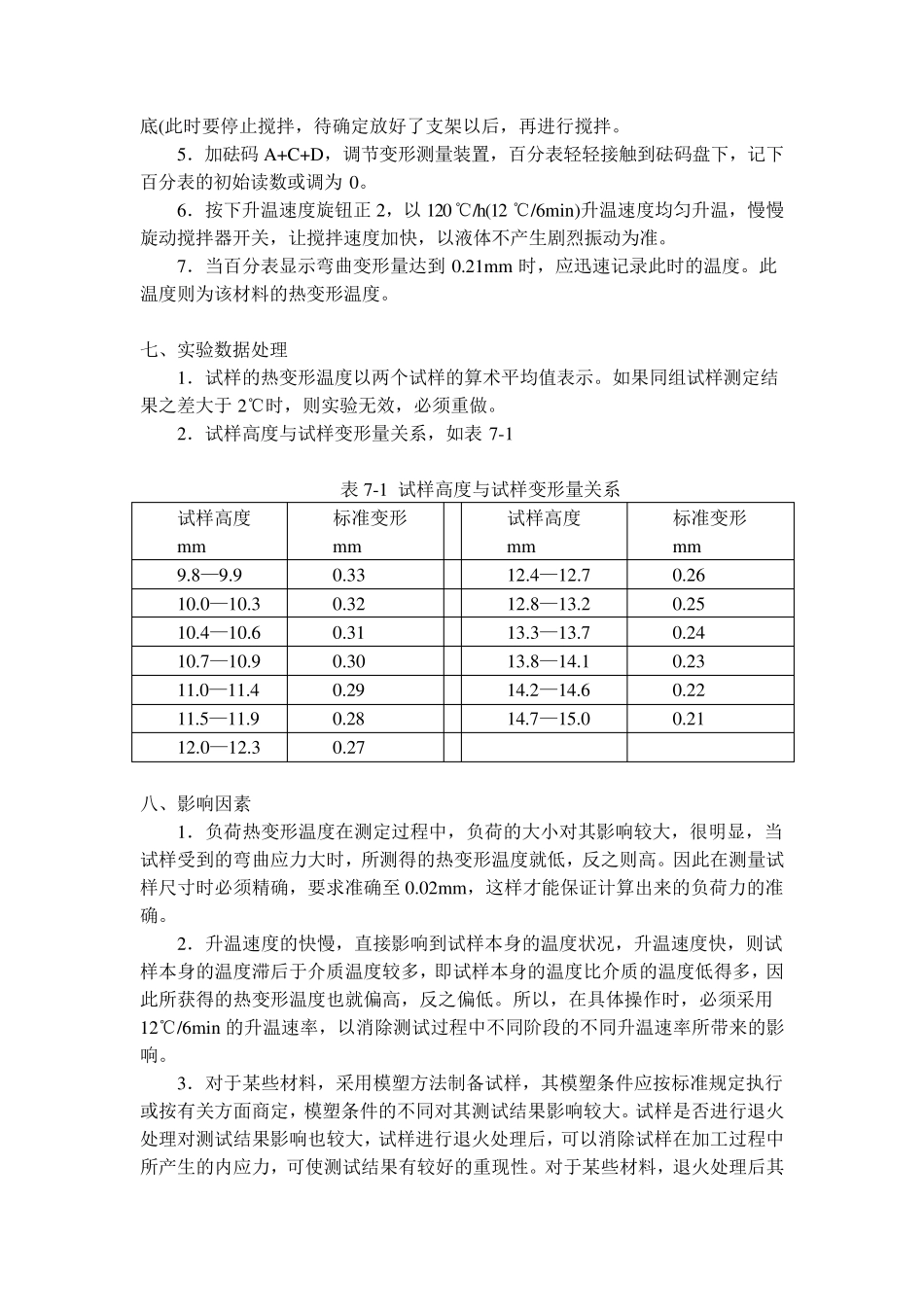

实验七 聚合物耐热性的测定 一、实验目的 1．测定塑料热变形温度 2．掌握塑料热变形温度测定仪的使用方法 二、实验原理 负荷热变形温度是衡量塑料耐热性的主要指标之一，现在世界各国的大部分塑料产品的标准中，都有负荷变形温度这一指标作为产品质量控制，但它不是最高使用温度，最高使用温度应根据制品的受力情况及使用要求等因素来确定。 原理 塑料试样放在跨距为 100mm 的支座上，将其放在一种合适的液体传热介质中，并在两支座的中点处，对其施加特定的静弯曲负荷，形成三点式简支梁式静弯曲，在等速升温条件下，在负载下试样弯曲变形达到规定值时的温度，为热变形温度。 三、实验设备 热变形温度试验仪 RW--3 型 四、实验试样 试样是截面为矩形的长方体。 长：L，宽：b，高：h，单位为 mm 1) 模塑试样： 长×宽×高=120mm×l0mm×l5mm 2) 板材试样： 长×宽×高=120mm×(3-13)mm×l5mm 3) 特殊情况： 长×宽×高=120mm×(3-13)mm×(9.8-15)mm 试样表面平整、光滑、无气泡、无锯齿切割痕迹、凹痕和飞边等缺陷。 本实验长方体试样尺寸为：L×b×h=120mm×l0mm×l5mm 五、实验条件 1．温度：本实验升温速率为 120℃/h(12±1℃/6min)． 2．荷重的选择：本实验加载砝码为 负载杆＋托盘＋A＋B＋C 砝码。 3．试样弯曲变形量：本实验为 0．21nlm(可参考表4—1)。 4．每组试样为 2 个，同时测定。 六、实验步骤 1．升温，并开动搅拌器慢速搅拌。起始温度应低于该材料软化点温度 50℃。 2．试样的安装：将试样水平放在未加负荷的负载杆压头下，与支架底座接触的试样表面应平整。 3．插入温度计，使温度计水银球与试样相距在 3mm 以内，但不能接触试样。 4．将支架小心浸入浴糟内，试样位于液面下 35mm 以下，但不能接触浴糟底(此时要停止搅拌，待确定放好了支架以后，再进行搅拌。 5．加砝码A+C+D，调节变形测量装置，百分表轻轻接触到砝码盘下，记下百分表的初始读数或调为0。 6．按下升温速度旋钮正2，以120℃/h(12 ℃/6min)升温速度均匀升温，慢慢旋动搅拌器开关，让搅拌速度加快，以液体不产生剧烈振动为准。 7．当百分表显示弯曲变形量达到0.21mm 时，应迅速记录此时的温度。此温度则为该材料的热变形温度。 七、实验数据处理 1．试样的热变形温度以两个试样的算术平均值表示。如果同组试样测定结果之差大于2℃时，则实验无效，必须重做。 2．试样高度与试样变形量关系，如表7-1 表7-...
