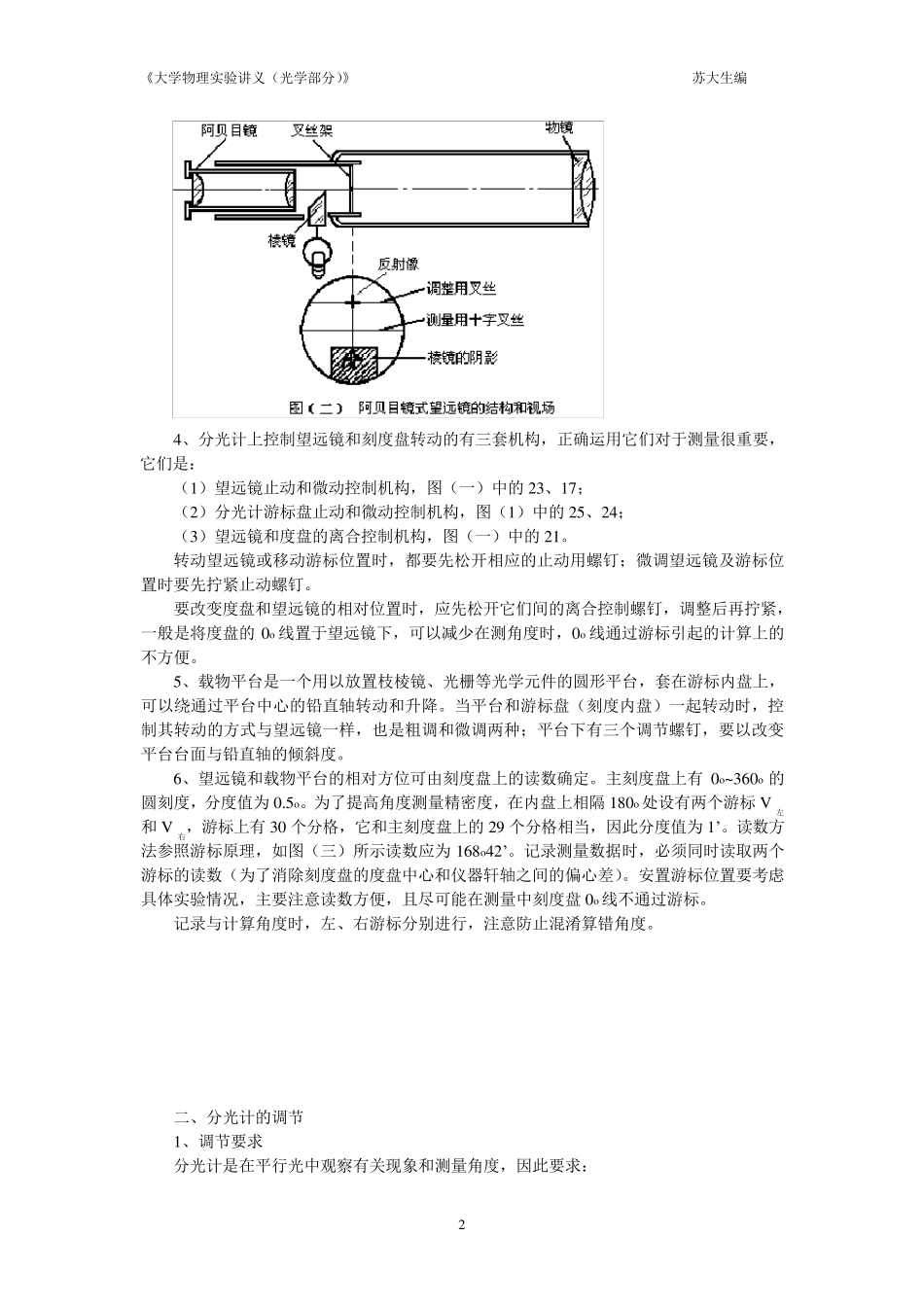

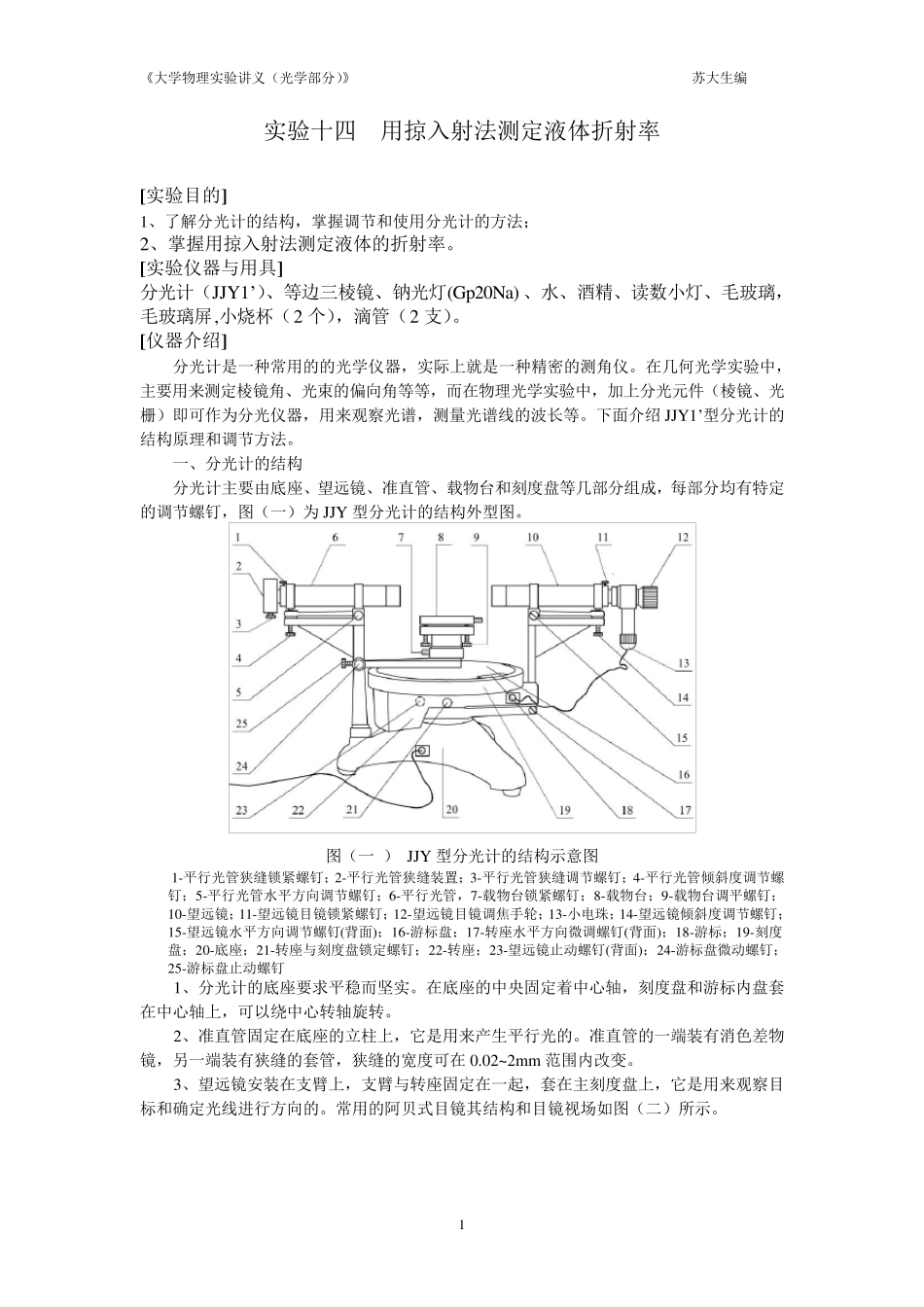

《大学物理实验讲义（光学部分）》 苏大生编 1 实验十四 用掠入射法测定液体折射率 [实验目的] 1、了解分光计的结构，掌握调节和使用分光计的方法； 2、掌握用掠入射法测定液体的折射率。 [实验仪器与用具] 分光计（JJY1’）、等边三棱镜、钠光灯(Gp20Na) 、水、酒精、读数小灯、毛玻璃，毛玻璃屏,小烧杯（2 个），滴管（2 支）。 [仪器介绍] 分光计是一种常用的的光学仪器，实际上就是一种精密的测角仪。在几何光学实验中，主要用来测定棱镜角、光束的偏向角等等，而在物理光学实验中，加上分光元件（棱镜、光栅）即可作为分光仪器，用来观察光谱，测量光谱线的波长等。下面介绍 JJY1’型分光计的结构原理和调节方法。 一、分光计的结构 分光计主要由底座、望远镜、准直管、载物台和刻度盘等几部分组成，每部分均有特定的调节螺钉，图（一）为 JJY 型分光计的结构外型图。 图（一 ） JJY 型分光计的结构示意图 1-平行光管狭缝锁紧螺钉；2-平行光管狭缝装置；3-平行光管狭缝调节螺钉；4-平行光管倾斜度调节螺钉；5-平行光管水平方向调节螺钉；6-平行光管，7-载物台锁紧螺钉；8-载物台；9-载物台调平螺钉；10-望远镜；11-望远镜目镜锁紧螺钉；12-望远镜目镜调焦手轮；13-小电珠；14-望远镜倾斜度调节螺钉；15-望远镜水平方向调节螺钉(背面)；16-游标盘；17-转座水平方向微 调螺钉(背面)；18-游标；19-刻度盘；20-底座；21-转座与刻度盘锁定螺钉；22-转座；23-望远镜止 动 螺钉(背面)；24-游标盘微 动 螺钉；25-游标盘止 动 螺钉 1、分光计的底座要求 平稳 而坚 实。在底座的中央 固 定着 中心 轴 ，刻度盘和游标内 盘套在中心 轴 上，可以 绕 中心 转轴 旋 转。 2、准直管固 定在底座的立 柱 上，它 是用来产 生平行光的。准直管的一端 装有消 色 差 物镜，另 一端 装有狭缝的套 管，狭缝的宽 度可在 0.02~2mm 范 围 内 改 变 。 3、望远镜安 装在支臂 上，支臂 与转座固 定在一起 ，套 在主刻度盘上，它 是用来观察目标和确 定光线进 行方向的。常用的阿 贝 式 目镜其 结构和目镜视 场 如 图（二 ）所 示。 《大学物理实验讲义（光学部分）》 苏大生编 2 4、分光计上控制望远镜和刻度盘转动的有三套机构，正确运用它们对于测量很重要，它们是： （1）望远镜止动和微动控制机构，图（一）中的 23、17； （2）分光计游标盘止动和微动控制机构，图（...
