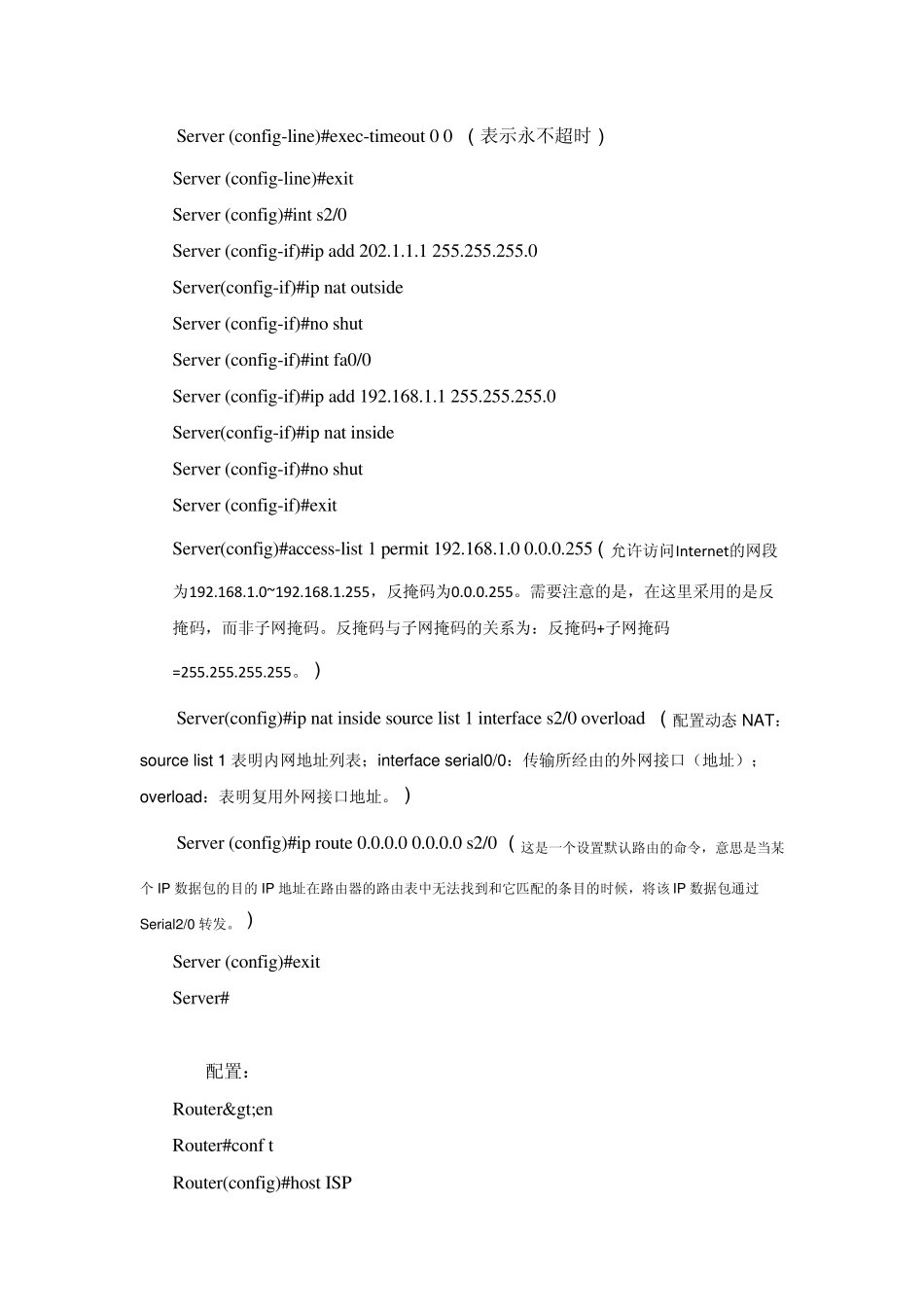

实验十 组建无线局域网 一、实验目标 理解无线局域网构建原理； 掌握无线路由器的配置方式。 二、实验背景 你是某公司的网络管理员，因为人员和业务量的不断增加，公司的办公网络需要扩充，考虑到搭建实体网络的成本及复杂程度，公司决定在实体局域网基础上搭建无线网络，以满足需求。 三、实验设备 PC 4 台；Server-PT 1 台； Router-PT 2 台；无线路由器 linksys-WRT300N；交叉线；DCE 串口线。 四、技术原理 WLAN由无线网卡、接入控制器设备(Access Controller，AC)、无线接入点(Access Point，AP)、计算机和有关设备组成。下面以最广泛使用的无线网卡为例说明WLAN的工作原理。 一个无线网卡主要包括网卡(NIC)单元、扩频通信机和天线三个组成功能块。NIC单元属于数据链路层，由它负责建立主机与物理层之间的连接。扩频通信机与物理层建立了对应关系，实现无线电信号的接收与发射。当计算机要接收信息时，扩频通信机通过网络天线接收信息，并对该信息进行处理，判断是否要发给NIC单元，如是则将信息帧上交给NIC单元，否则丢弃。如果扩频通信机发现接收到的信息有错，则通过天线发送给对方一个出错信息，通知发送端重新发送此信息帧。当计算机要发送信息时，主机先将待发送的信息传送给NIC单元，由NIC单元首先监测信道是否空闲，若空闲立即发送，否则暂不发送，并继续监测。可以看出，WLAN的工作方式与IEEE802.3定义的有线网络的载体监听多路访问/冲突检测(CSMA/CD)工作方式很相似。 五、实验步骤 在ISP背后接了一个WWW服务器，现在Router1模拟公司的路由器，在公司的路由器背后接了一台t300n的无线路由器，下面4台PC，通过添加了无线网卡，连接到无线路由器上，然后通过公司内部的路由器访问外面的WWW服务器。 1、建 Packet Tracer 拓扑图 2、具体配置如下 WWW服务器配置： IP地址：200.1.2.2 子网掩码：255.255.255.0 默认网关：200.1.2.1 Router1配置： Rou ter>en Rou ter#conf t Rou ter(config)#no ip domain-looku p （免得输入错误时 rou ter 以为是域名去解析） Rou ter(config)#host Serv er Serv er(config)#line con 0 （line con 0就是进入console线路口，因为console口在设备总是第一个线路，所以序号是0） Serv er(config-line)#logg sy n （配置console信息显示自动换行） Serv er (config-line)#ex ec-timeou t 0 0 （表示永不超时） Serv e...
