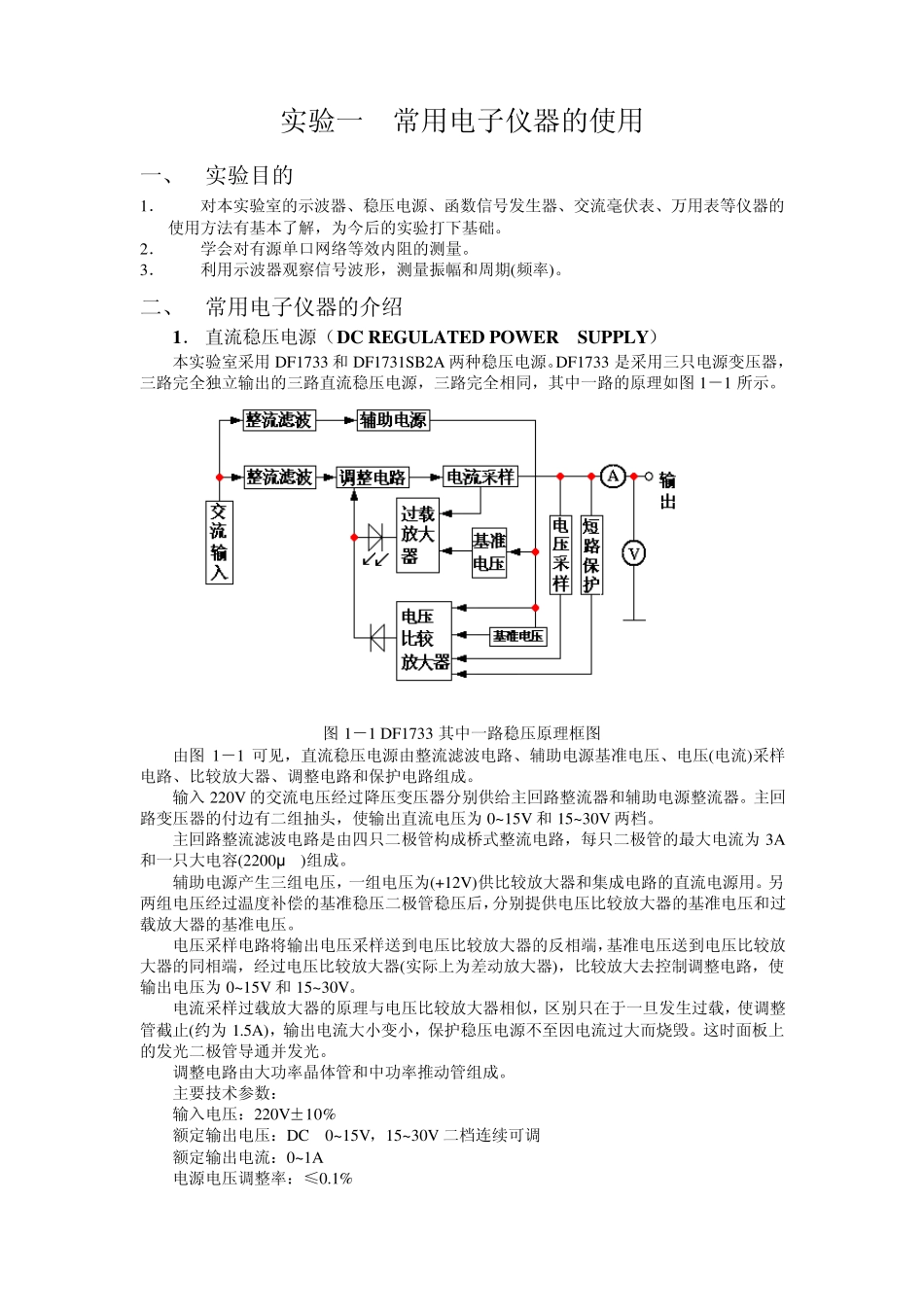

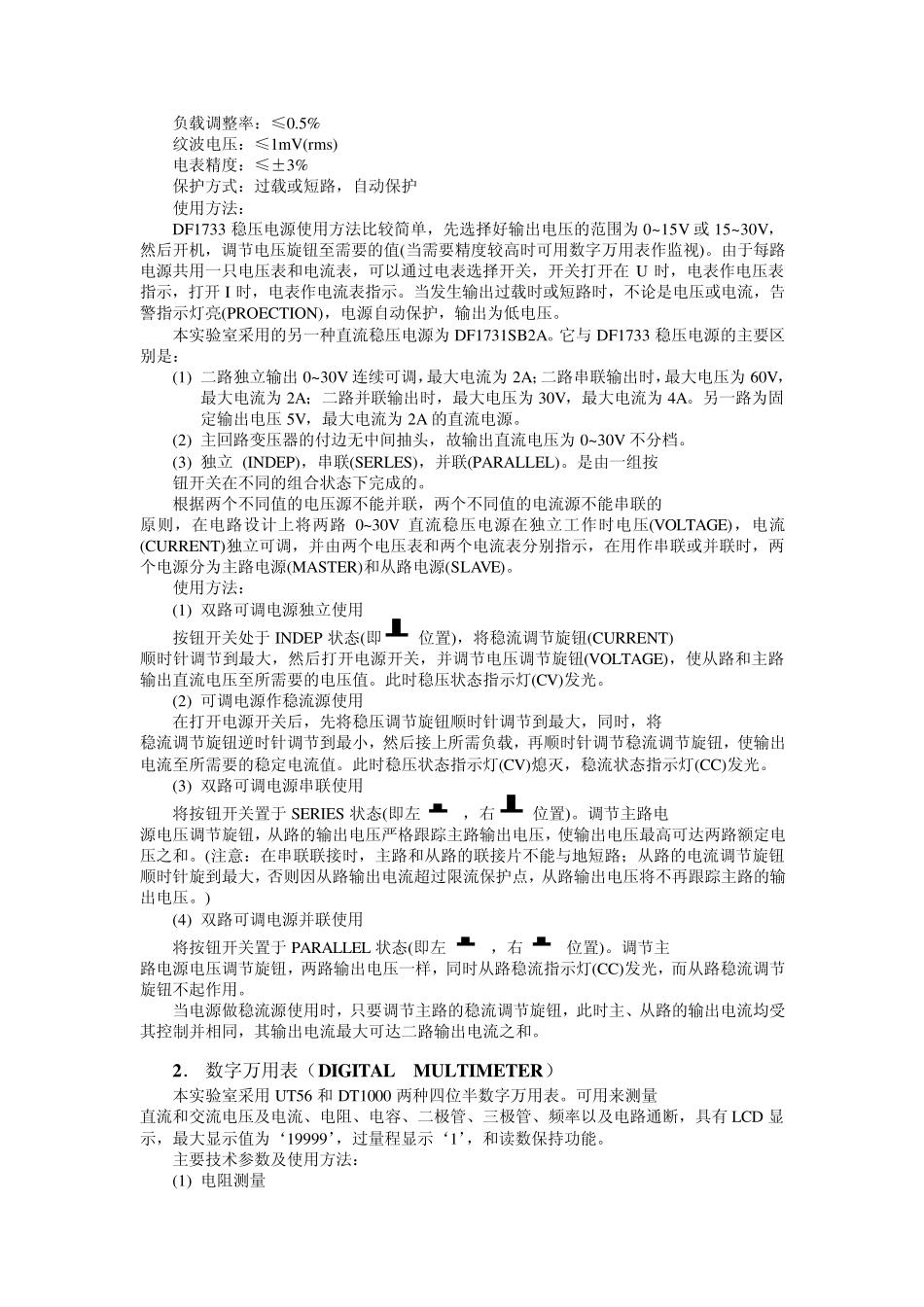

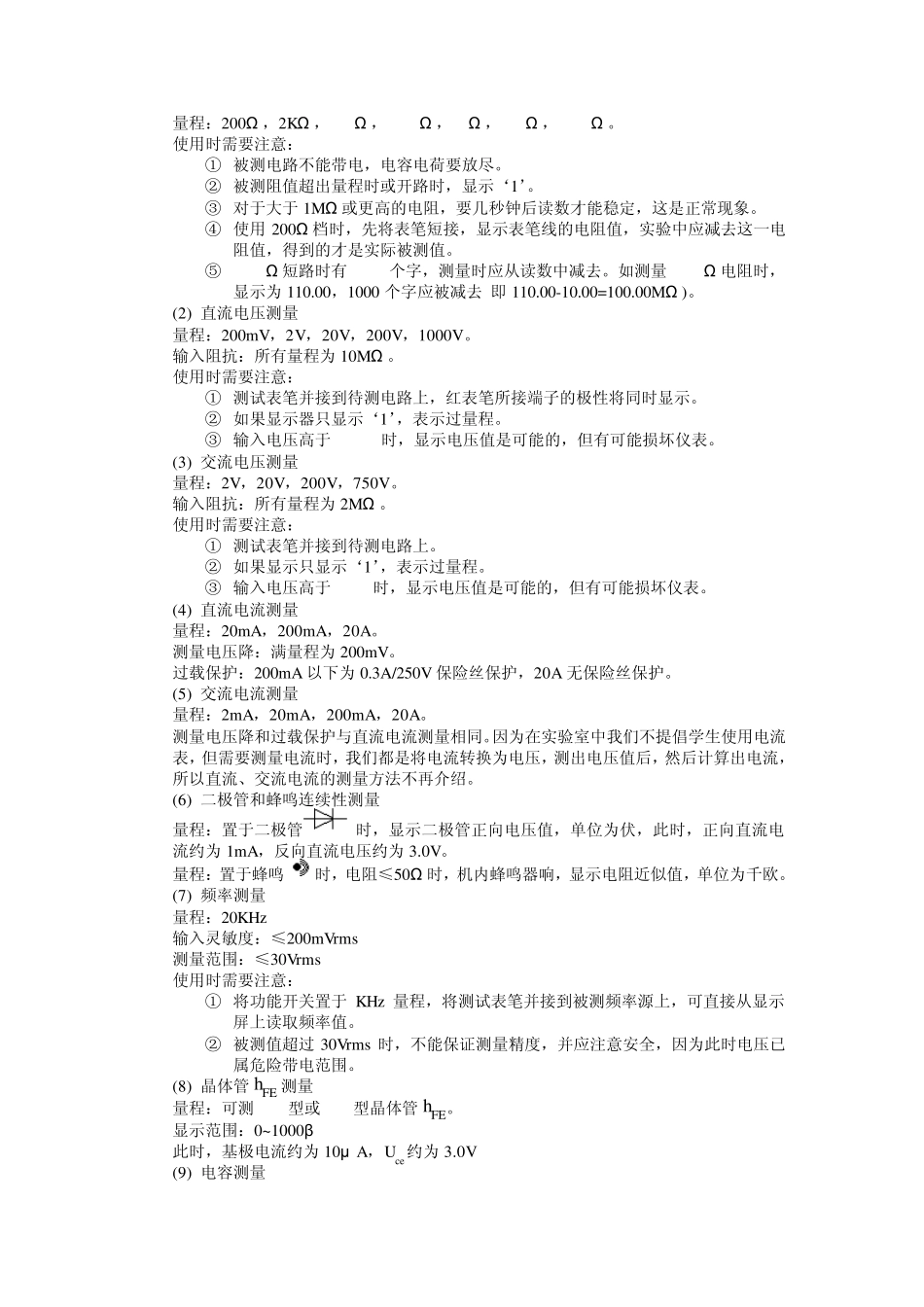

实验一 常用电子仪器的使用 一、 实验目的 1． 对本实验室的示波器、稳压电源、函数信号发生器、交流毫伏表、万用表等仪器的使用方法有基本了解，为今后的实验打下基础。 2． 学会对有源单口网络等效内阻的测量。 3． 利用示波器观察信号波形，测量振幅和周期(频率)。 二、 常用电子仪器的介绍 1． 直流稳压电源（DC REGULATED POWER SUPPLY） 本实验室采用 DF1733 和 DF1731SB2A 两种稳压电源。DF1733 是采用三只电源变压器，三路完全独立输出的三路直流稳压电源，三路完全相同，其中一路的原理如图 1－1 所示。 图 1－1 DF1733 其中一路稳压原理框图 由图 1－1 可见，直流稳压电源由整流滤波电路、辅助电源基准电压、电压(电流)采样电路、比较放大器、调整电路和保护电路组成。 输入 220V 的交流电压经过降压变压器分别供给主回路整流器和辅助电源整流器。主回路变压器的付边有二组抽头，使输出直流电压为 0~15V 和 15~30V 两档。 主回路整流滤波电路是由四只二极管构成桥式整流电路，每只二极管的最大电流为 3A和一只大电容(2200μ F)组成。 辅助电源产生三组电压，一组电压为(+12V)供比较放大器和集成电路的直流电源用。另两组电压经过温度补偿的基准稳压二极管稳压后，分别提供电压比较放大器的基准电压和过载放大器的基准电压。 电压采样电路将输出电压采样送到电压比较放大器的反相端，基准电压送到电压比较放大器的同相端，经过电压比较放大器(实际上为差动放大器)，比较放大去控制调整电路，使输出电压为 0~15V 和 15~30V。 电流采样过载放大器的原理与电压比较放大器相似，区别只在于一旦发生过载，使调整管截止(约为 1.5A)，输出电流大小变小，保护稳压电源不至因电流过大而烧毁。这时面板上的发光二极管导通并发光。 调整电路由大功率晶体管和中功率推动管组成。 主要技术参数： 输入电压：220V±10% 额定输出电压：DC 0~15V，15~30V 二档连续可调 额定输出电流：0~1A 电源电压调整率：≤0.1% 负载调整率：≤0.5% 纹波电压：≤1mV(rms) 电表精度：≤±3% 保护方式：过载或短路，自动保护 使用方法： DF1733 稳压电源使用方法比较简单，先选择好输出电压的范围为 0~ 15V 或 15~ 30V，然后开机，调节电压旋钮至需要的值(当需要精度较高时可用数字万用表作监视)。由于每路电源共用一只电压表和电流表，可以通过电表选择开关，开关打开在 U 时，电表作电压表指示，...
