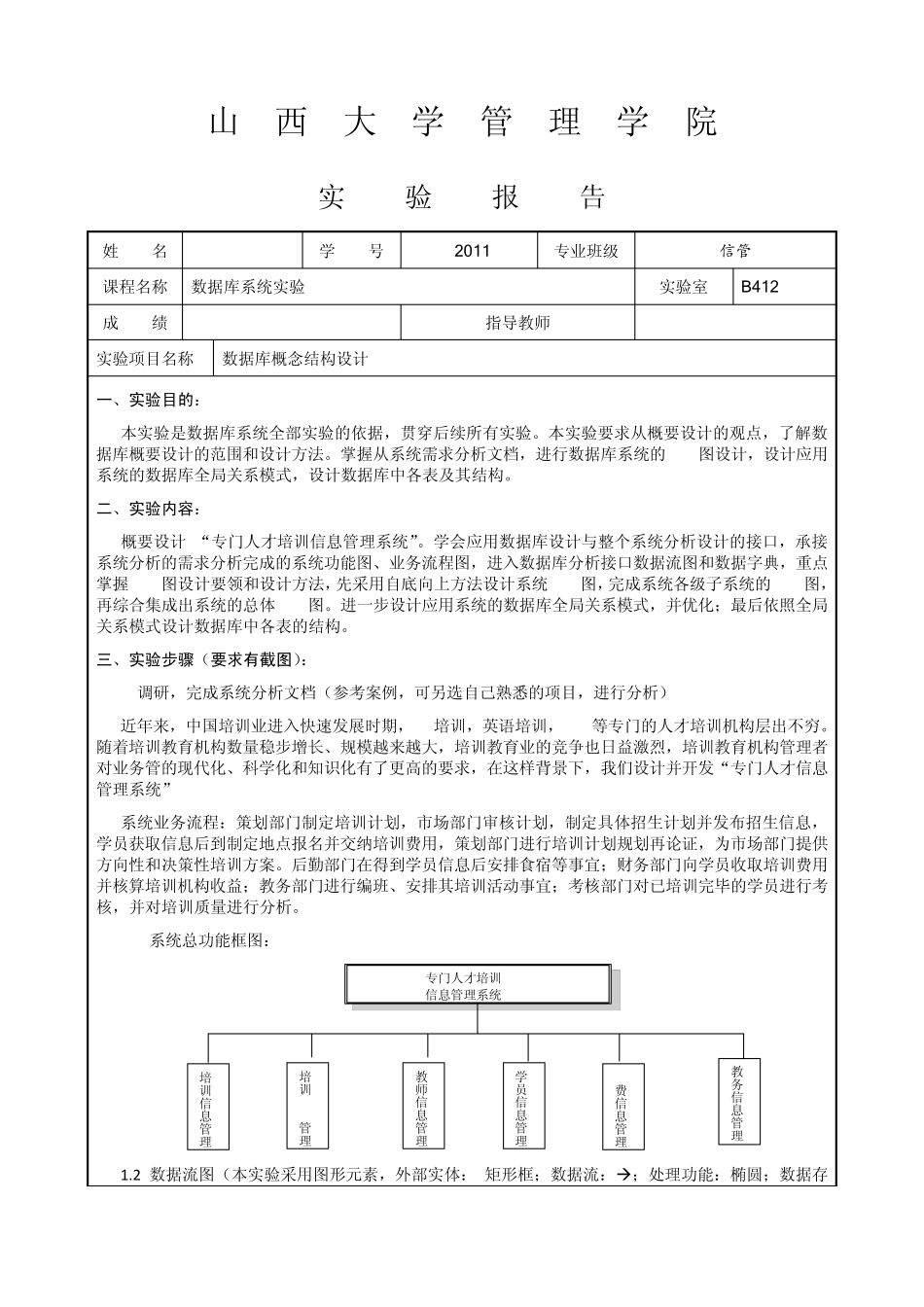

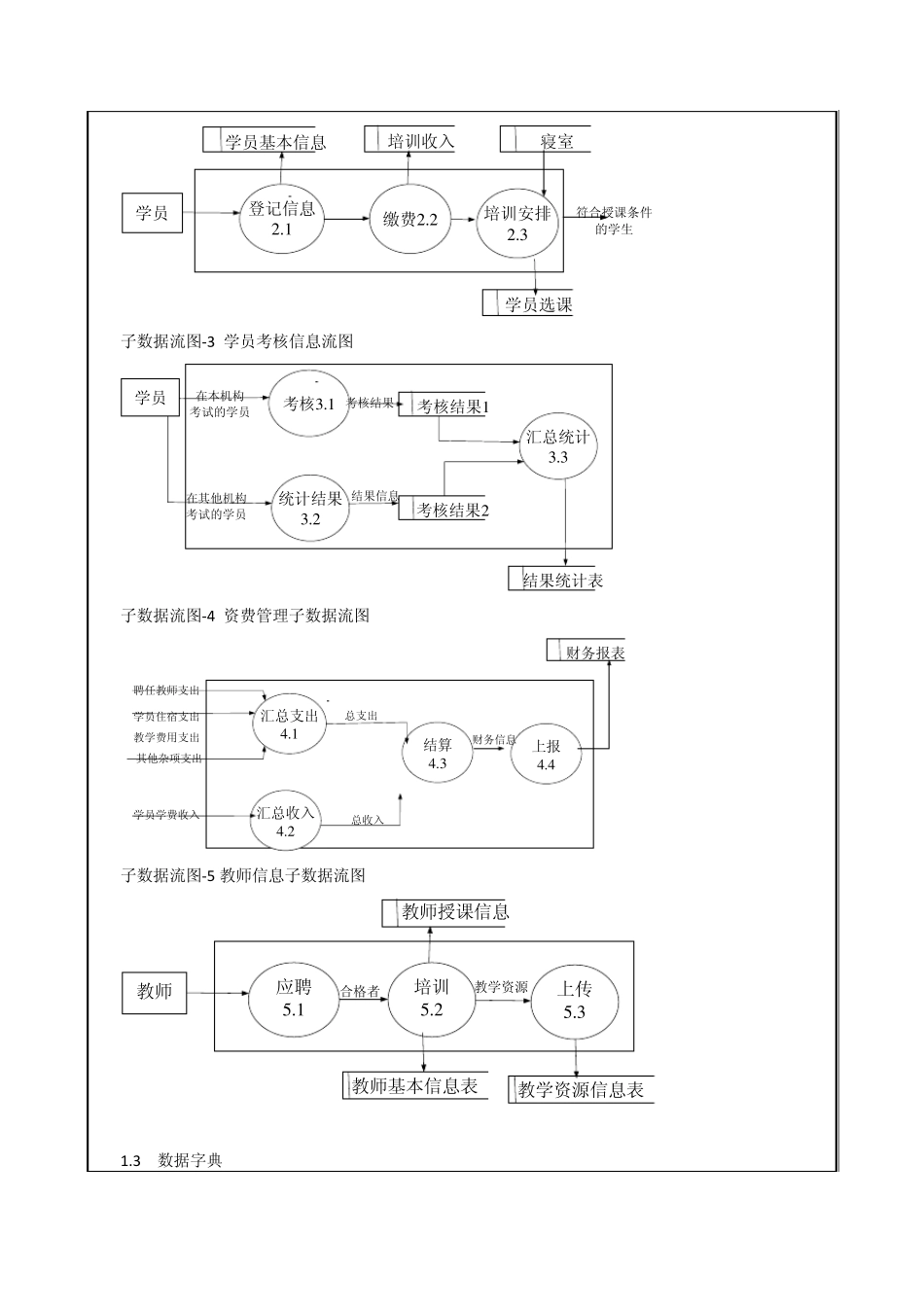

山 西 大 学 管 理 学 院 实验报告 姓 名 学 号 2011 专业班级 信管 课程名称 数据库系统实验 实验室 B412 成 绩 指导教师 实验项目名称 数据库概念结构设计 一、实验目的： 本实验是数据库系统全部实验的依据，贯穿后续所有实验。本实验要求从概要设计的观点，了解数据库概要设计的范围和设计方法。掌握从系统需求分析文档，进行数据库系统的E-R图设计，设计应用系统的数据库全局关系模式，设计数据库中各表及其结构。 二、实验内容： 概要设计 “专门人才培训信息管理系统”。学会应用数据库设计与整个系统分析设计的接口，承接系统分析的需求分析完成的系统功能图、业务流程图，进入数据库分析接口数据流图和数据字典，重点掌握E-R图设计要领和设计方法，先采用自底向上方法设计系统E-R图，完成系统各级子系统的E-R图，再综合集成出系统的总体 E-R图。进一步设计应用系统的数据库全局关系模式，并优化；最后依照全局关系模式设计数据库中各表的结构。 三、实验步骤（要求有截图）： 1. 调研，完成系统分析文档（参考案例，可另选自己熟悉的项目，进行分析） 近年来，中国培训业进入快速发展时期，IT培训，英语培训，MBA等专门的人才培训机构层出不穷。随着培训教育机构数量稳步增长、规模越来越大，培训教育业的竞争也日益激烈，培训教育机构管理者对业务管的现代化、科学化和知识化有了更高的要求，在这样背景下，我们设计并开发“专门人才信息管理系统” 系统业务流程：策划部门制定培训计划，市场部门审核计划，制定具体招生计划并发布招生信息，学员获取信息后到制定地点报名并交纳培训费用，策划部门进行培训计划规划再论证，为市场部门提供方向性和决策性培训方案。后勤部门在得到学员信息后安排食宿等事宜；财务部门向学员收取培训费用并核算培训机构收益；教务部门进行编班、安排其培训活动事宜；考核部门对已培训完毕的学员进行考核，并对培训质量进行分析。 1.1系统总功能框图： 专门人才培训信息管理系统培训信息管理培训资源管理教师信息管理学员信息管理资费信息管理教务信息管理 1.2 数据流图（本实验采用图形元素，外部实体： 矩形框；数据流：；处理功能：椭圆；数据存储：右边开口的矩形，不同教材，图形表示有差别） 系统总数据流图 下面是 5 个处理的2 层分数据流图 子数据流图-1 制定发布信息流图 审核通过培 训机 构制定培训计划1 .1审核培训计划1 .2发布培训信息1...
