实验报告分光计

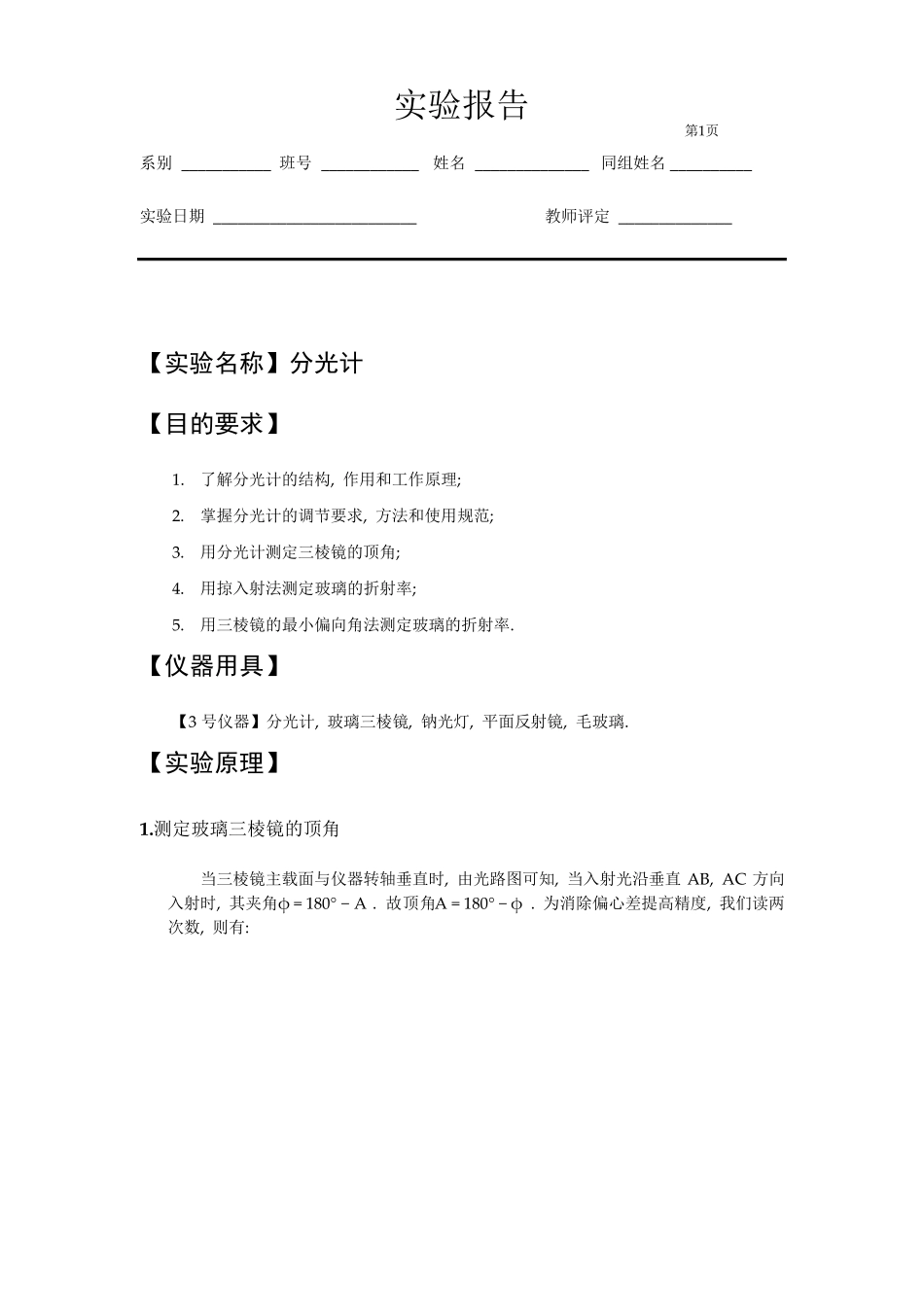

实验报告 系别 ___________ 班号 ____________ 姓名 ______________ 同组姓名 __________ 实验日期 _________________________ 教师评定 ______________ 第1页 【实验名称】分光计 【目的要求】 1. 了解分光计的结构, 作用和工作原理; 2. 掌握分光计的调节要求, 方法和使用规范; 3. 用分光计测定三棱镜的顶角; 4. 用掠入射法测定玻璃的折射率; 5. 用三棱镜的最小偏向角法测定玻璃的折射率. 【仪器用具】 【3 号仪器】分光计, 玻璃三棱镜, 钠光灯, 平面反射镜, 毛玻璃. 【实验原理】 1 .测定玻璃三棱镜的顶角 当三棱镜主载面与仪器转轴垂直时, 由光路图可知, 当入射光沿垂直 AB, AC 方向入射时, 其夹角φ = 180° − A . 故顶角A = 180° − φ . 为消除偏心差提高精度, 我们读两次数, 则有: 实验报告 系别 ___________ 班号 ____________ 姓名 ______________ 同组姓名 __________ 实验日期 _________________________ 教师评定 ______________ 第2页 φ = 12[(θ'2 − θ'1) + (θʺ2 - θʺ1)] ............................ .(1) 2 .用掠入射法测定玻璃的折射率 用单色光(钠黄光)照射顶角为A 的三棱镜, 入射角为i, 经两次折射后以 Φ 角射出. 则根据下页图, 由折射定律我们有: n0 sin i = n sin r n sin r' = n0 sin φ 其中 no 为空气折射率, 可近似为1; n 为玻璃折射率. 由 r 和 r’的几何关系得到: r + r' = A A φ C B A φ C B r r’ i 实验报告 系别 ___________ 班号 ____________ 姓名 ______________ 同组姓名 __________ 实验日期 _________________________ 教师评定 ______________ 第3页 掠入射时i  90°, sin i  1 , 因此我们有折射率的公式: n = 1 + (cos A + sin φsin A)2 ................................................... .(2) 3 .用三棱镜的最小偏向角法测定玻璃的折射率 如图所示,光线经三棱镜折射产生偏向角, 当光路关于棱镜中截面对称时, δ 最小, 为δm,.设顶角A, 空气折射率为n0 = 1 . 则: n = sin A + δm2sin A2 ......................................................................... .(3) 【实验内容】 1 .调光路 a)调节望远镜聚焦于无穷远.旋转望远镜目镜可使分划瓣上“＝| ”刻线清晰. ...
